Интересное на AliExpress и eBay часть2

a5021
Offline
Зарегистрирован: 07.07.2013

Про существование GD я знаю уже несколько лет и они меня ничуть не взволновали. GD -- это микроконтроллеры в традициях ноклы -- придали некоторое внешнее сходство, чуть изменили  название. В случае же с CS, китайцы обещают реплики неотличимые от оригинала и мне определенно хочется на это посмотреть. Ну и отпишусь обязательно, независимо от результата.

xDriver
xDriver аватар
Offline
Зарегистрирован: 14.08.2015

я так понимаю их безболезнено можно на плату blue pill запаять ?

a5021
Offline
Зарегистрирован: 07.07.2013

Если речь про GD, то я бы не рискнул, а вот CS можно попробовать. Единственное, дохлой Blue Pill у меня нет, а вот дохлый китайский ST-Link V2 валяется. С него думаю и начать.

axill
Offline
Зарегистрирован: 05.09.2011

а у меня есть дохлый blue pill

сдохла каким то совершенно неясным образом после первого успешного запуска скетча. какой то порт пробило, чем работает, но перегревается и периодически перезапускается. другая такая же плата на том же месте с тем же скетчем работает.

так что вот так и на старуху бывает проруха

но чипы эти я тестирую иначе, сделал для имеющихся у меня разновидностей такие платки, эта одна их них именно под 103C8:

а слева слот на 64 пина, для тех чипов что выше и их более старшей копии RET6, но еще руки не дошли в макетку собрать

axill
Offline
Зарегистрирован: 05.09.2011

в этот магазине огромное число платок с датчиками, прям энциклопедия, много для себя нового увидел

а вот этот чип я отдельно покупал уже, забавно, что плата стоит чуть ли не дешевле чем отдельный чип

https://ru.aliexpress.com/store/product/I2C-ADS1115-16-Bit-ADC-4-channel...

ЕвгенийП
ЕвгенийП аватар
Онлайн
Зарегистрирован: 25.05.2015

Информация для тех, кто, подобно мне, получил терморегулятор W1209 с "сэкономленными" деталями (лично у меня не хватает конденсаторов C1, C5, С6 и C7 и резистора R1)

Пока там идут тёрки с продавцом, детали можно допаять самостоятельно, благо их номера подписаны на плате. Вот принципиальная схема устройства, на которой обозначены все номиналы:

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

как всегда, спасибо, Евгений Петрович.

Pyotr
Offline
Зарегистрирован: 12.03.2014

Чтоб терморегулятор W1209 работал от пониженного напряжения (не менее 8 В, лишь бы срабатывало реле ), нужно замкнуть D2 и  R3.

Также можно запитать от зарядки 5В. Реле 12В заменить на реле 5В, или поставить оптрон (оптосимистор) последовательно с резистором вместо реле. Стабилизатор можно исключить.

alex_r61
alex_r61 аватар
Offline
Зарегистрирован: 20.06.2012

Pyotr пишет:

... нужно замкнуть D2 и  R3.

 И при неправильной полярности спалить нафиг схему. Там стоит 1117, а не 7805 с ним и от 6 вольт работать всё будет, кроме реле.

xDriver
xDriver аватар
Offline
Зарегистрирован: 14.08.2015

ЕвгенийП пишет:

Информация для тех, кто, подобно мне, получил терморегулятор W1209 с "сэкономленными" деталями (лично у меня не хватает конденсаторов C1, C5, С6 и C7 и резистора R1)

Пока там идут тёрки с продавцом, детали можно допаять самостоятельно. Вот принципиальная схема устройства, на которой обозначены все номиналы:

схему приводил в посте #301, если у вас не stm8 а нувутон, конденсатор C5 не нужен. две страницы назад подробно все обсудили.

ЕвгенийП
ЕвгенийП аватар
Онлайн
Зарегистрирован: 25.05.2015

Сорри, наверное, пропустил, виноват.

axill
Offline
Зарегистрирован: 05.09.2011

Относительно недорогой модуль стм8 https://s.click.aliexpress.com/e/cWl0SDho

xDriver
xDriver аватар
Offline
Зарегистрирован: 14.08.2015
Pyotr
Offline
Зарегистрирован: 12.03.2014

А что там второй набор для сборки? Вижу конденсаторы 1000мкФх63В, радиаторы, но не нашел описания.
Блин...жаба...надо взять парочку))

sadman41
Онлайн
Зарегистрирован: 19.10.2016

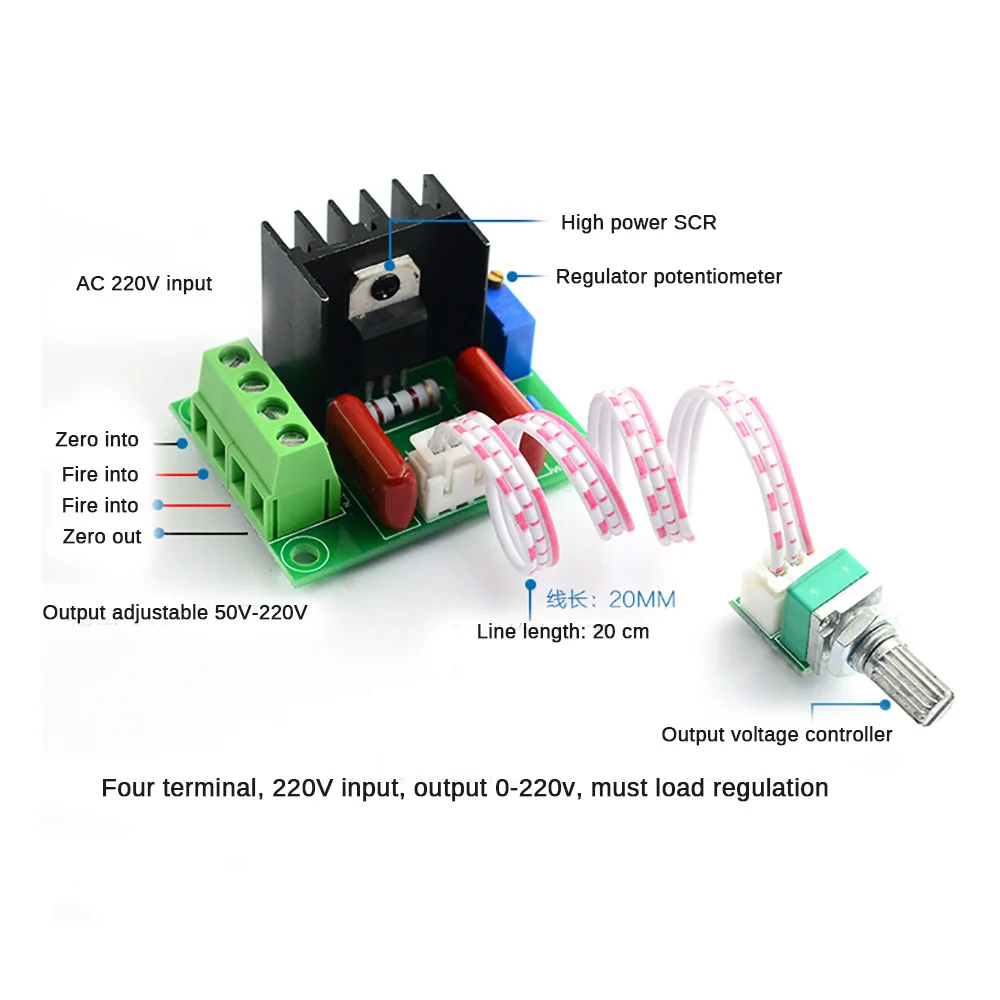

Смотрите... Продавец вас предупреждает - "Fire into" !

xDriver
xDriver аватар
Offline
Зарегистрирован: 14.08.2015

Pyotr пишет:

А что там второй набор для сборки? Вижу конденсаторы 1000мкФх63В, радиаторы, но не нашел описания.
Блин...жаба...надо взять парочку))

я понял что это набор для сборки, но кондеи все карты спутали.

короче не знаю.

bwn
Offline
Зарегистрирован: 25.08.2014

Друзья, с такой штукой никто не экспериментировал? Планируется для питания газового котла и насоса при отключении искричества. В России цены ваще не гуманные, а за синус также не уверен.

Pyotr
Offline
Зарегистрирован: 12.03.2014

Pyotr пишет:

А что там второй набор для сборки? Вижу конденсаторы 1000мкФх63В, радиаторы, но не нашел описания.
Блин...жаба...надо взять парочку))

Кинул в корзину оба девайса, оплатил через Яндекс. Деньги списали, а товар так и остался неоплаченным. Первый раз такое.  Попозже посмотрю.

Pyotr
Offline
Зарегистрирован: 12.03.2014

bwn пишет:

Друзья, с такой штукой никто не экспериментировал? Планируется для питания газового котла и насоса при отключении искричества. В России цены ваще не гуманные, а за синус также не уверен.

bwn, про ту штуку ничего не могу сказать, но года три назад купил по объявлениям бесперебойник БУ 1200 Вт за 500 р без аккумов. Прикрутил к нему 2 автомобильных  по 90 Ач последовательно. Двое суток можно жить по скромному без сетевого. Подключал два насоса асинхронника 800 и 300Вт одновременно - тянет.

axill
Offline
Зарегистрирован: 05.09.2011

bwn пишет:

Друзья, с такой штукой никто не экспериментировал? Планируется для питания газового котла и насоса при отключении искричества. В России цены ваще не гуманные, а за синус также не уверен.

подлержу. Если нужен бесперебойникинадо брать APC бу

bizzon
Offline
Зарегистрирован: 29.03.2016

Синус скорее всего там будет нормальный. Вопрос- какой частоты?

Вот здесь чистый синус и цена разумная. В потрохах лично ковырялся- ремонтируется на ура, если что. А сломался потому, что его вилку вставили ему же в выход, а акб был подключен... дебилы..

Voodoo Doll
Voodoo Doll аватар
Offline
Зарегистрирован: 18.09.2016

Плюсую предыдущих ораторов за тему УПСа. Тёплый ламповый чистый синус - разводка, под стать нейтрализатору положительного заряда с лазерных дисков (хифилитикам привет), реально чистое синусоидальное 220 нужно только для аудиотехники. Импульсники жрут что угодно (в т. ч. и постоянный ток, вроде), а для электродвигателя, компрессора, электроинструмента и т. п. - неважно, т. к. двигатель - индуктивная нагрузка, т. е. сам себе фильтр.

При переходе на альтернативу советую глянуть канал "Солнечные батареи", там мужик популярно рассказывает:

- масса домашних потребителей - 5 В, 19 В. Кормить такое можно прямо от аккумулятора через китайский stepup на UC3843.

- чистый синус лампочкам, ЛДС, светодиодам и прочим источникам тепла и света - до лампочки.

- обслуживать 12В акк проще чем 24В акк, даже если цена - более толстые провода.

- и т. д. и т. п., только канал хромает по части юмора. Нонстоп петросянство и вставки из классики советской комедии.

Мысли вслух: котёл, насос = двигатель. Ну чисто так, вроде. Яхзваще. Короче, не стану настаивать. Хозяин барин.

Небольшой упд: модсинус даёт выверты на некоторых асинхронниках. Если всё печально и в котле прям огромный конденсатор и три обмотки, то не чистым синусом единым. Есть вроде такие девайсы, на которых стоит DDS. Приемлемая разрядность - и вуаля, асинхрон тоже закрутится. Короче сверхгладкий 24-битный синус - это скорее маркетинговая тема. Алсо, можно нарыть много (больше одного) УПС и намутить из них на Arduino частотник, если двигатель звездовый. Если двигатель треугольный, то придётся перемотать.

bwn
Offline
Зарегистрирован: 25.08.2014

Voodoo Doll пишет:

Мысли вслух: котёл, насос = двигатель. Ну чисто так, вроде. Яхзваще. Короче, не стану настаивать. Хозяин барин.

Небольшой упд: модсинус даёт выверты на некоторых асинхронниках. Если всё печально и в котле прям огромный конденсатор и три обмотки, то не чистым синусом единым. Есть вроде такие девайсы, на которых стоит DDS. Приемлемая разрядность - и вуаля, асинхрон тоже закрутится. Короче сверхгладкий 24-битный синус - это скорее маркетинговая тема. Алсо, можно нарыть много (больше одного) УПС и намутить из них на Arduino частотник, если двигатель звездовый. Если двигатель треугольный, то придётся перемотать.

Где-то УПС валяется без аккума, буду на нем сперва пробовать. Тема выходной частоты, действительно нигде не раскрыта. Компу, принтеру и прочим импульсникам, похрену. А налететь на замену насосов, с сопутствующими сливами системы желания мало.

Voodoo Doll
Voodoo Doll аватар
Offline
Зарегистрирован: 18.09.2016

bwn пишет:
налететь на замену насосов, с сопутствующими сливами системы желания мало

Ну это ясен барабан. Вообще, думаю будет полезно раскрутить немного насос и глянуть что за двигатель. Найти/упереть/купить в авито сходный по характеристикам и его уже душить экспериментами, например двиг от стиральной машины.

svm
Offline
Зарегистрирован: 06.11.2016

Достаточно часто появляется необходимость обжимать разъемы для подключения к ардуино периферии, но  фирменный кримпер с хорошими губками достаточно негуманно стоит несмотря на достаточно неказистую конструкцию. Поэтому решил приобрести только губки (челюсти) от него (позиция 012). https://ru.aliexpress.com/item/JRD1-Series-Jaws-and-Supporting-Tools-Crimping-Plier-Die-Sets-Hand-Crimping-Replaceable-Tool-Jaws-Plug/32814375295.html?spm=a2g0s.9042311.0.0.274233edHLbzMU

В качестве исполнительного механизма использовал отслужившие свое садовые ножницы. Пришлось немного поработать болгаркой и сверлильным станком. Т.к. одно лезвие ножниц было каленое сверлить пришлось ТС сверлом.

Результат:





trembo
trembo аватар
Онлайн
Зарегистрирован: 08.04.2011

bwn пишет:
А налететь на замену насосов, с сопутствующими сливами системы желания мало.


Слив ?
По нормальному до и после насоса стоят вентили.
Перекрываем их и меняем только новую голову от такого-же.
4 болтика с шестигранником плюс три провода перекинуть.

bwn
Offline
Зарегистрирован: 25.08.2014

trembo пишет:

Слив ? По нормальному до и после насоса стоят вентили. Перекрываем их и меняем только новую голову от такого-же. 4 болтика с шестигранником плюс три провода перекинуть.[/quote]

Увы, когда монтировали, прое.... этот аспект. Теперь, как есть.((((

svm
Offline
Зарегистрирован: 06.11.2016

bwn пишет:

Увы, когда монтировали, прое.... этот аспект. Теперь, как есть.((((

Эт по нашему.

А обмыть не забыли? А то еще что нибудь вылезет.

ЕвгенийП
ЕвгенийП аватар
Онлайн
Зарегистрирован: 25.05.2015

bwn пишет:
когда монтировали, прое.... этот аспект.
Так можно доделать. Я вон недавно напряг, мне поставили обратный клапан, про который тоже при монтаже "забыли".

trembo
trembo аватар
Онлайн
Зарегистрирован: 08.04.2011

ЕвгенийП пишет:

bwn пишет:
когда монтировали, прое.... этот аспект.
Так можно доделать. Я вон недавно напряг, мне поставили обратный клапан, про который тоже при монтаже "забыли".


Давайте угадаю:
Вам ещё перед насосом забыли поставить грязевик.....

trembo
trembo аватар
Онлайн
Зарегистрирован: 08.04.2011

Интересная вещь для тех у кого дома есть генератор.
https://mysku.ru/blog/aliexpress/68659.html

ЕвгенийП
ЕвгенийП аватар
Онлайн
Зарегистрирован: 25.05.2015

trembo пишет:
Вам ещё перед насосом забыли поставить грязевик.....
Нет, про это я знал, потому проследил.

svm
Offline
Зарегистрирован: 06.11.2016

ЕвгенийП пишет:

trembo пишет:
Вам ещё перед насосом забыли поставить грязевик.....
Нет, про это я знал, птому проследил.

Все-таки лучше поставить отсекающие краны, а между ними насос и грязевик. Тогда и грязевмк чистить легче будет и насос менять.

sav13
sav13 аватар
Offline
Зарегистрирован: 17.06.2013

trembo пишет:
Интересная вещь для тех у кого дома есть генератор. https://mysku.ru/blog/aliexpress/68659.html

Может лучше АВР-ку поставить?
Тем более однофазную

axill
Offline
Зарегистрирован: 05.09.2011

sav13 пишет:

Может лучше АВР-ку поставить?
Тем более однофазную

это и есть АВР. Только по мне стремный. Непонятного качества и надежности, стремно на него вешать такие токи

плюс его только в том, что механическая схема исключает КЗ двух источников

есть подобные от понятных производителей, но цена где то от 16000 и выше

для себя выбоал вариант: два отдельных контактора + реле напряжения tdm + моя схема контроля переключения

axill
Offline
Зарегистрирован: 05.09.2011

проверенный мной среднего размера оптотранзисторы https://ru.aliexpress.com/item/20-EL357N-C-EL357-EL357N-SOP4-IC/32880956...

по моим наблюдением самая удачная цена на них

они совместимы с pc817, несколько дороже, но немного меньше места требуют на плате, бывает критично

хотя есть еще более мелкие и чуть более дорогие, если надо могу дать ссылку

trembo
trembo аватар
Онлайн
Зарегистрирован: 08.04.2011

axill пишет:

sav13 пишет:

Может лучше АВР-ку поставить?
Тем более однофазную

это и есть АВР. Только по мне стремный. Непонятного качества и надежности, стремно на него вешать такие токи

плюс его только в том, что механическая схема исключает КЗ двух источников

есть подобные от понятных производителей, но цена где то от 16000 и выше

для себя выбоал вариант: два отдельных контактора + реле напряжения tdm + моя схема контроля переключения

Ну  а тут всё просто в одном флаконе плюс ручное механическое переключение.

У многих производителей есть вставка между контакторами
которая механически блокирует включение другого контактора если включен один из них.
И там внутри ещё два контакта , NO и NC.
Буквально вчера отвёрткой нажимал такие контакторы.

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

интересна, чем не устраивает простой как 2 копейки, савецкий перекидной рубильник?

axill
Offline
Зарегистрирован: 05.09.2011

trembo пишет:

Ну  а тут всё просто в одном флаконе плюс ручное механическое переключение.

У многих производителей есть вставка между контакторами
которая механически блокирует включение другого контактора если включен один из них.
И там внутри ещё два контакта , NO и NC.
Буквально вчера отвёрткой нажимал такие контакторы.

в одном флаконе непонятной пожароопасности автоматический выключатель) который к тому же как я понял заблокирован от выключения механикой и неоднозначная схема переключения которая мониторит только одну фазу

а про вставку - я потому и написал, что это плюс для недорого девайса, так как блокирующая вставка есть только у фирменных контакторов.

axill
Offline
Зарегистрирован: 05.09.2011

DetSimen пишет:

интересна, чем не устраивает простой как 2 копейки, савецкий перекидной рубильник?

к нему нужен совсем не советский "таджик" 24х7

Logik
Offline
Зарегистрирован: 05.08.2014

АВРка, да еще без выдержки пауз, не есть хороше. А если генератор без автозапуска то вобще смысла не имеет. Для дома ручное переключение предпочтительней,  а если тяга к автоматике приняла форму мании то тогда надо брать посерезней, с уставками времени на переключение на резерв и возврата.

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

Logik пишет:

АВРка, да еще без выдержки пауз, не есть хороше. А если генератор без автозапуска то вобще смысла не имеет. Для дома ручное переключение предпочтительней,  а если тяга к автоматике приняла форму мании то тогда надо брать посерезней, с уставками времени на переключение на резерв и возврата.

Вот и я про то же, только таких красивых слов не подобрал

axill
Offline
Зарегистрирован: 05.09.2011

Logik пишет:

АВРка, да еще без выдержки пауз, не есть хороше. А если генератор без автозапуска то вобще смысла не имеет. Для дома ручное переключение предпочтительней,  а если тяга к автоматике приняла форму мании то тогда надо брать посерезней, с уставками времени на переключение на резерв и возврата.

Без автозапуска смысл тоже есть. Несколько упрощает жизнь.

снимал когда то на лето дом. Так вот при пропадании света надо было не только идти в гараж вынимать генератор, но еще и лезть в подвал в кромешную темноту переключать рубильник. Потом в обратном порядке. Другое дело, что чтобы переключать автоматом потребуется до щитка от генератора проложить отдельный провод

у меня с автозапуском, но система переключения и система автозапуска могут быть совершенно независимы. У меня так и есть. Одна решает тупую задачу переключения на приоритетный источник, а вторая тупую задачу завел-заглушил

a5021
Offline
Зарегистрирован: 07.07.2013

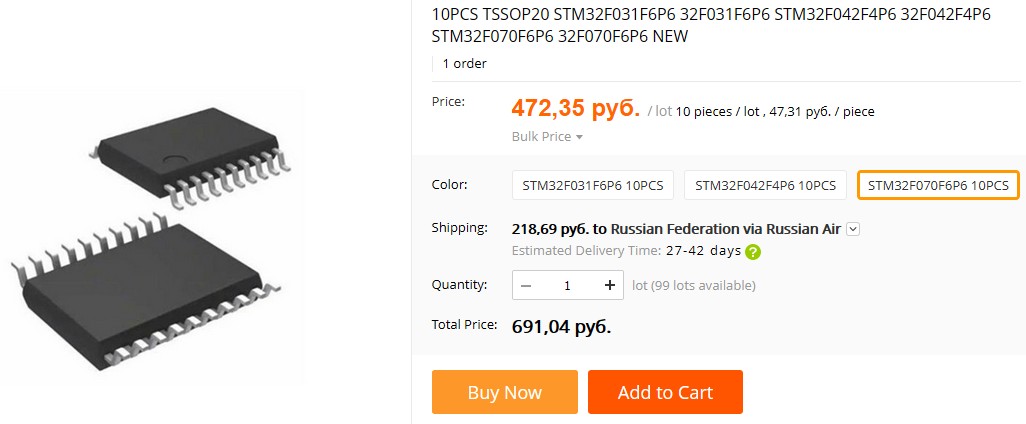

Попалась симпатичная цена на STM32F070F6P6

STM32F070F6P6 -- это на самом деле STM32F042F6P6 -- я проверял лично, подробно и пристрастно. T.e. cамый нафаршированный МК в корпусе TSSOP-20 из STM32.

Если доплатить еще 10 рублей, то можно выбрать доставку почтой Сингапура. Как по мне, так это одна из лучших почт.

axill
Offline
Зарегистрирован: 05.09.2011

Прикольная штука, но по 70р звучит дорого. Ваш прошлый чип стоит столько же почти, но круче на порядок

Logik
Offline
Зарегистрирован: 05.08.2014

axill пишет:

Одна решает тупую задачу переключения на приоритетный источник, а вторая тупую задачу завел-заглушил

Там не настоко тупые задачи, учитывая что электричество не только пропадать, но и моргать может, и проседать. Пропало оно на три секунды, потом восстановилось, генератор завелся, но еще не вышел на режим,  обороты не стабилизировались, а АВР переключился на него, а нафига все это если уже сеть вернулась. Человек  такие проблемы в силу низкого быстродействия пропускает, пока с дивана в сарай чешет - вся динамика и переходные процессы закончатся. В автоматике энергосистем такое с помощу уставок времени срабатывания добиваются и всеравно дядка диспетчер не скучает, но это уже другой уровень и цена другая. Про независимость этих двух задач - так таки тоже не все просто. Сделали пуск генератора при снижении до 200В например, а АВР на 190В. А оно, сука просядет до 195В, генератор маслает, а АВР не переключает ))). Тут лучше уже реле приоритета... А еще лучше не парится, оно того не стоит и в сарай прогулятся.

axill
Offline
Зарегистрирован: 05.09.2011

Я не теоретизирую. У меня задачи решены независимо

реле напряжения отрубает сеть если параметры выходят за пределы

генератор запускается когда сеть пропала, т.е она или вообще пропала или ее отключило реле напряженич

и моя схема видя один или оба источника втыкает приоритетный доступный

a5021
Offline
Зарегистрирован: 07.07.2013

axill пишет:
Прикольная штука, но по 70р звучит дорого. Ваш прошлый чип стоит столько же почти, но круче на порядок

Тут еще, как посмотреть. В показателях грубой силы мож и круче, но F0 -- это второе поколение STM32, с более продвинутой периферией и характеристиками. Один безкварцевый USB, чего стоит. Да и по мелочам там дофига набегает, чтобы во многих случаях выбор в пользу "слабого" выглядел привлекательнее.

xDriver
xDriver аватар
Offline
Зарегистрирован: 14.08.2015

a5021 пишет:

STM32F070F6P6 -- это на самом деле STM32F042F6P6 -- я проверял лично, подробно и пристрастно. T.e. cамый нафаршированный МК в корпусе TSSOP-20 из STM32.

я даже помню посты были на эту тему, никак не могу найти, если не трудно, можно ссылку.

a5021
Offline
Зарегистрирован: 07.07.2013

Давненько дело было, теперь уже не отыскать. Но тогда речь шла про то, что F030F4P6 -- это F031F6P6, а F030C8T6 -- это F051C8T6. Недавно же я сподобился прикупить на пробу три штучки STM32F070F6P6 в чипадипе, так как по все раскладам выходило, что не могли STM-ы запилить отдельный дизайн для этого чахлика и с большой вероятностью просто перемаркировали TSSOP20 чип из другой линейки. Так как у F070 по паспорту имеется USB, то возникло подозрение, что F070F6 -- это перемаркированный F042F6, что в последствии и подтвердилось.

Еще хочу вспомнить об одном нюансе, который недавно приходоилось проговаривать на радиокоте -- все F030 имеют аппаратную поддержку Modbus, хотя не во всех даташитах об этом говориться. Тем, кто пользует данный интерфейс, информация об этом, возможно, окажется полезной.
