Делаем дозиметр!

Muxi
Онлайн
Зарегистрирован: 22.01.2019

Ну всю может и не надо? там напряжение должно падать на кажом из резисторов?

Arezus
Arezus аватар
Offline
Зарегистрирован: 26.06.2013

Упрощенно, тут как тогоограничительная цепочка, глобально можно заменить и на один резистор, но чтобы выдержал 400В. В Припять 20.03 стоит один полуваттный на 4.7 МОм на два параллельных датчика, если я правильно помню, может быть и 1Вт, но скорее, что 0.5

Muxi
Онлайн
Зарегистрирован: 22.01.2019

Arezus, спасибо за ответы. Посмотрю завтра что стоит в Сосне, там вовсе 4 датчика, не помню я там массивных резисторов, максимум 0.25

Arezus
Arezus аватар
Offline
Зарегистрирован: 26.06.2013

Разобрал еще СИМ-05, два отдельных полуватка на 4М7, в Бэлле — один полуваток 4М7 после умножителя. Получасется ток ограничен на 85 мкА, при 5х2М2 ток ограничен до 40 мкА. Глобально, надо просто чтобы резистор не пробило внутри. Лучше потратиться на ресисторы и место чем потом искать СБМ по сдельной цене.

Muxi
Онлайн
Зарегистрирован: 22.01.2019

Arezus, разобрал сосну, стоит на каждую трубку по 0.25W 5M1 в паралель с емкостью на 47nF.

По поводу трубок, я для себя решил, что купить нерабочий дозиметр с трубками выходит дешевле, чем трубки отдельно :D К примеру купил 2ю сосну с дохлым экраном за 3$ а в ней 4 трубки 92года, даже рабочие. Вот собственно в этот корпус и хочу запихнуть ArDos. Вчера плату развел, коряво правда (опыта мало, последний раз это делал на кружке в школе)

Я открыт для критики, потому если есть желание покопаться могу выложить проект в игле

Arezus
Arezus аватар
Offline
Зарегистрирован: 26.06.2013

Я тоже пришел к такому выводу, но в итоге купил два дозиметра, починил их, поменял экраны и проблема с отсутствием трубкок осталась)) но за 3$ это слишком круто. Я дешевле 20$ на двух трубках ничего уже пол года не могу найти. На блошиных тоже умные стали, ценники наворачивают. Последнее, что купил — три СТС-5 по 5$ штука. По поводу резисторов еще мысль пришла, что раньше резисторы были в основном проволочные, а сейчас пленочные и китайские, мне кажется, что вероятность пробоя увеличивается. Я бы Сосну восстановил в оригинале, новый ИЖЦ стоит 2-5$, я купил ИЖЦ-14 под Припять 20.03 и СИМ-05 у инженера с ПО Королевапо 5$.

Muxi
Онлайн
Зарегистрирован: 22.01.2019

Arezus, это уже 2я сосна, первую востановил, постаивл дисплей EDC190, все просто супер получилось. я и вторю востановил :) но решил туда вставить ardos.

На счет покупки 20$ это лихо, буквально на прошлой неделе взял РКСБ-104 с 2мя трубками (свиду дохлая ИЕ12) на барахолке :) с доками, коробками и тд, идеальное состояние корпуса - 5$

Evo333
Offline
Зарегистрирован: 20.02.2019

Tekagi, спасибо большое Вам и всем кто тратит свое время на надоедлевых новичков) проблема наводки вроде решена, поменял С1 на 560пФ, С3 на 0.1мФ, все еще раз тщательно промыл, просушил и покрыл лаком. наводки ушли, и скорость при той же накачке упала на 2единицы.

Arezus
Arezus аватар
Offline
Зарегистрирован: 26.06.2013

Evo333, у меня С1 - 1000 пФ, вопросов никаких, вы под ним и соседним резистором пропил делали как на плате alexadresat? С3 у меня 0.2 мкФ, он больше влияет на способность обеспечить напряжение при высоком фоне. Сколрость накачки на две единицы отнисительно какого значения? 25 имп/сек или 240 имп/сек?

lgn.c7e
lgn.c7e аватар
Offline
Зарегистрирован: 11.12.2018


подскажите пожалуйста, у меня не сохраняются при перезагрузке прибора показания накопленной дозы - как это можно исправить?


tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Доза сохраняется каждые 20мкР, чтобы преждевременно не убить флеш частой перезаписью. Соответственно запись ведётся по достижению и кратно этому числу (20, 40, 60 и т.д.). Задаётся в дефайнах.

lgn.c7e
lgn.c7e аватар
Offline
Зарегистрирован: 11.12.2018


то есть сохранится только после накопления 20 мкр? а в более ранних версиях прошивки логика такая же была? а то изначально сохраняло, потом несколько раз сбрасывал показания и два раза перепрошивал)

кстати, возможно кому-то будет интересно - проверял сколько времени отработает от одного заряда батареи, при емкости 900 мА/ч моя конфигурация работала почти 20 часов (подсветка экрана и звуковая индикация были выключены).

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Да, в части сохранения дозы логика не менялась.
Как-то мало отработало. Или аккум еле живой, или недозаряжен был. У меня на 650мА/ч дня три работал.

lgn.c7e
lgn.c7e аватар
Offline
Зарегистрирован: 11.12.2018


Странно. Надо будет измерить фактическую емкость. АКБ литий-полимерная, брал новой в магазине специально для этих целей

Evo333
Offline
Зарегистрирован: 20.02.2019

Arezus, у меня С1 был 150пФ, а С3-20нФ и тоже все работало, по совету tekagi поменял на новые номиналы, скорость накачки была 21имп стала 19, ничего глобально не поменялось. В общем прибор работает вроде четко, поэтому не буду флудить неинформативными сообщениями. Спасибо всем.

P.S. плату делал на фрезерном с ЧПУ пропилы получились вокруг каждой дорожки))) если я правильно вас понял на счет пропила.

Arezus
Arezus аватар
Offline
Зарегистрирован: 26.06.2013

Сделал крышку и экран датчиков.

Evo333
Offline
Зарегистрирован: 20.02.2019

На магнитах, очень классная идея!!! корпус такой добротный)) пластика на него пошло....

kkk51
Offline
Зарегистрирован: 05.03.2019

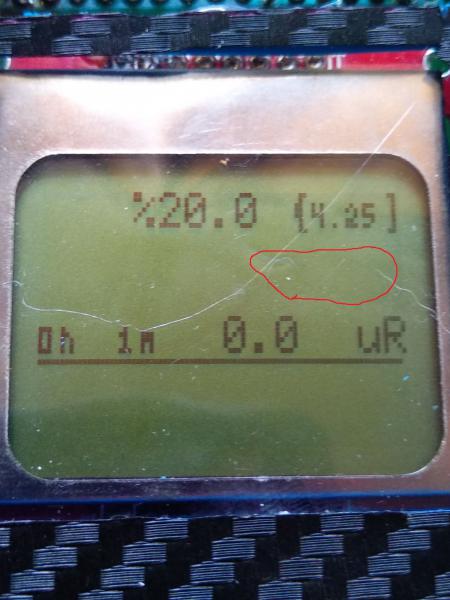

Здравствуйте.Почему у меня не работают версии скетча выше v.1.06

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Нет импульсов со счётчика. Причина, скорее всего, в плохо выполненном узле повышения напряжения. В новых версиях присутствует ограничение на скорость накачки, более 500 имп/с не даст. Скрины системного меню (желательно для старой и новой версии скетча) и детальные фото платы с двух сторон выложите.

kkk51
Offline
Зарегистрирован: 05.03.2019

не судите строго я начинающий :)

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Собранного)). Скорость вроде в норме. Встроенный вольтметр проверяли? Какой номинал ёмкости в цепи катода счётчика?

kkk51
Offline
Зарегистрирован: 05.03.2019

Нет просто нечем проверять нету хорошего мультиметра(но предыдущие скетчи работают).4700пф

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Попробуйте уменьшить ёмкость до 1000.
Мультиметра с входным 10 мегаом нет?

kkk51
Offline
Зарегистрирован: 05.03.2019

хорошо.нет к сожалению нету есть только осцилограф c1-112a

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Осциллографом не вариант. Пробуйте замену конденсатора, если не поможет - будем думать, как замерить высокое. Какие модели мультиметра есть?

kkk51
Offline
Зарегистрирован: 05.03.2019

вроде заработало(не получается загрузить фото)

но тональность бузера другая

Если так и надо то ОГРОМНОЕ СПАСИБО

И если можно то объясните как эта емкость влияет на счет







tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

При большой ёмкости уровня импульса не хватает для стабильного срабатывания прерывания. Можете посмотреть форму импульса на коллекторе транзистора формирователя при большой и малой ёмкости. Пару страниц назад я выкладывал скрин, какой она должна быть.
Бузер стоит активный с ключём на транзисторе или пассивный (без генератора)?

kkk51
Offline
Зарегистрирован: 05.03.2019

спасибо.бузер стоит пассивный



tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Для пассивного тональность можно подобрать по желанию (в строчках tone в скетче).

kkk51
Offline
Зарегистрирован: 05.03.2019

спасибо.Учтем;)



tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Платы где-то заказывали или девайс уже в серию пошёл? )

kkk51
Offline
Зарегистрирован: 05.03.2019

tekagi пишет:
Платы где-то заказывали или девайс уже в серию пошёл? )

я платы заказывал на easyeda

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Они?

Подводные камни при сборке были?

Здесь уже проскакивали платы в easyeda, но собранного девайса мы так и не увидели.

kkk51
Offline
Зарегистрирован: 05.03.2019

нет это не они.если надо могу дать ссылку на свои



tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Давайте, может кому приглянутся.

kkk51
Offline
Зарегистрирован: 05.03.2019

(плата в разработке)

но я плату еще обновлю добавив перемычки

Кто живет вР\К у меня есть платы 2шт могу отправить





alexadresat
alexadresat аватар
Offline
Зарегистрирован: 22.02.2017

kkk51 -  плату для готового корпуса разводили? А так что-то уж с размахом...

kkk51
Offline
Зарегистрирован: 05.03.2019

alexadresat пишет:

kkk51 -  плату для готового корпуса разводили? А так что-то уж с размахом...

нет.сейчас переразведу

kkk51
Offline
Зарегистрирован: 05.03.2019

Здравствуйте.Как можно повысить громкость бузера???



tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Усилитель поставить. Схема в посте #26.

kkk51
Offline
Зарегистрирован: 05.03.2019

tekagi пишет:
Усилитель поставить. Схема в посте #26.

сразу зашкаливает доза(бузер пассивный)



tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Подсчёт с бузером напрямую не связан, либо ошибка при сборке, либо просачивание помехи по цепям питания или рядом расположенным проводникам. Пробуйте добавлять керамику и электролиты по питанию как можно ближе к узлам бузера и формирователя.

kkk51
Offline
Зарегистрирован: 05.03.2019

проверьте плату(https://easyeda.com/nyonya2003/55343)

резисторы делителя можно заменить как в схеме у автора.

alexadresat
alexadresat аватар
Offline
Зарегистрирован: 22.02.2017

Провел тест батареи. Прошло 26 часов не прерывной работы. Постоянно включена подсветка экрана и индикация звук+свет. Тест продолжаю, пока батарея не отключится.

По мере разряда увеличивается скорость импульсов. При полном заряде было 115 имп/сек.

Muxi
Онлайн
Зарегистрирован: 22.01.2019

Добрый день, разводил плату под свой корпус, поменял назначения выводов

D2 - СБМ-20
D4 - BUZZER
D5 - повышайка
D6, D7, D8 - кнопки
D9 - чтение напряжения, затупил, надо было аналог, может можно в коде что-то исправить?

Прибор включается, дисплей есть, на дисплее меню с опорным, накачкой и тд. На кнопки не реагирует.

Изменения, которые я внес в код:

  pinMode(8, INPUT_PULLUP); //кнопка
  pinMode(6, INPUT_PULLUP); //кнопка
  pinMode(7, INPUT_PULLUP); //кнопка
  //DDRB |= (1 << 0); PORTB &= ~(1 << 0); //пин вибры 8

  DDRD |= (1 << 4);
  DDRD |= (1 << 4);//пин бузера

Куда копать? Есть ли выход с D9 (А6)?, не хочется дорожки резать

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Самодеятельностью стоит заниматься только в том случае, когда понимаете, что делаете. А пока хотя бы посмотрите, как происходит считывание кнопок. Использование цифрового пина как аналогового, пожалуй, даже комментировать не буду. Для чего-то же они на ардуине подписаны как D и A...

Muxi
Онлайн
Зарегистрирован: 22.01.2019

tekagi пишет:
Самодеятельностью стоит заниматься только в том случае, когда понимаете, что делаете. А пока хотя бы посмотрите, как происходит считывание кнопок. Использование цифрового пина как аналогового, пожалуй, даже комментировать не буду. Для чего-то же они на ардуине подписаны как D и A...

Буду разбираться с кнопками, думал, что просто в одном месте идет назначение всех входов и выходов. C цифровым выходом здесь исключительно механическая ошибка, которую заметил уже на выходе...

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

В сетапе только задаётся режим работы пина (вход/выход, подтяжка, цифра/аналог для некоторых аналоговых). Вся работа с пинами ведётся далее в коде. Кнопки, бузер, светодиод, накачка, чтение напряжения - всё это рассыпано по коду, причём часто с испоьзованием прямого доступа через регистры (и на ардуиновских командах там сделать не выйдет).

Chichikoff
Offline
Зарегистрирован: 09.08.2017

всем привет, хочу узнать самая свежая прошивка поддерживает стс-6 (сбм-19) и если не  то что нужно исправить в прошивке и схеме для адекватной работы?

tekagi
tekagi аватар
Offline
Зарегистрирован: 07.10.2016

Нет, базовые прошивки только под СБМ-20 СТС-5. Несколько страниц назад проскакивала прошивка под СИ-22, по её образцу можно сделать под девятнадцатый. Но тот вариант всё же не доработан, не все функции работают корректно.

Модераторы, спасибо за периодическую чистку дублей :)
