Форумчане, нужна помощь!

Кто может нарисовать функциональную схемку, которая отображает подключение Arduino Uno с Icomsat v1.1 (бутером) и датчик DHT22

On1k
Offline
Зарегистрирован: 20.04.2015

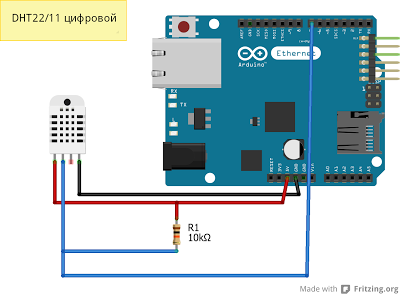

нужно что-то вроде этого, для такого я слишком рукожопый

Bierman
Offline
Зарегистрирован: 13.05.2014

Icomsat v1.1 - это часом не GSM модуль как ниже?

Если да, то скорее всего ему нужно будет отдельное питание(от ардуинки не прокормит)

а к ардуино всего два провода (порты будут указаны в скетче)

DHT22 подключаем приблизительно так. Порт на ардуинке может быть выбран любой кроме юзабельных GSMкой (обозначаем в скетче)

On1k
Offline
Зарегистрирован: 20.04.2015

Ардуинка кормит его нормально, схема нужна с ним

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

мда

Zahar
Zahar аватар
Offline
Зарегистрирован: 16.11.2013

Ну неужели ты думаешь что кто то будет за тебя чертить.

Возьми хотя бы Fritzing и рисуй на здоровье.

On1k
Offline
Зарегистрирован: 20.04.2015

В нете полно начерченых значит кто то чертит. я в своем посте выложил образец. В какой проге это сделано? И где взяты готовые модели плат и датчиков

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

возникает вопрос а зачем схема вообще? 1 датчик, 3 провода, 1 резистор. смысл в этом есть только если для кого то делаешь, устройство или софт пишешь

On1k
Offline
Зарегистрирован: 20.04.2015

Делаю курсач, с рабочим макетом, нужна схема

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

и что нормально схему оформлять не надо? достаточно картинок модулей с разноцветными проводами?

то есть ты написал софт для железки, но не знаешь как рисовать схемы. странно. или не писал, а просто заказал. тогда логичнее

я тебя выведу на чистую воду))) прикинутся валенком, нубом, рукожопым каждый может, лишь бы за него все сделали))

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

софта еще видно нет и нет



да тут сезон оказывается открылся)))

1. эта тема- курсач

2. диплом

On1k
Offline
Зарегистрирован: 20.04.2015

Ноормальные схемы есть, тобишь электрические, но они слишком замудренные, хочу добавить наглядную. Может вылезу на диплом с этой темой
Софт готов, прибор работает, осталось намутить корпус.

И я не прошу за меня сделать уже. Скажите в какой проге и как это делалось, где брались модели а дальше допру

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

Fritzing. но там врядли такой шилд будет

проще нарисовать как в твоем примере просто фото модулей и цветные линии. хоть пайнте

Zahar
Zahar аватар
Offline
Зарегистрирован: 16.11.2013

Я смотрел. Есть там кое что похожее. Для курсовой пойдет.
