Arduino Fio

Плата контроллера Arduino Fio
Общие сведения

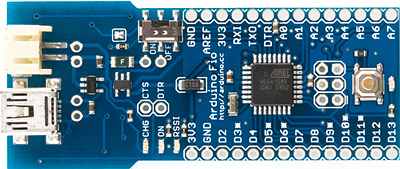

Arduino Fio, построенная на микроконтроллере ATmega328P (техническое описание), работает при напряжении 3.3 В и тактовой частоте 8 МГц. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 8 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов. Fio также содержит схему зарядки через разъем USB и позволяет подключить литий-полимерную батарею.  На лицевой поверхности платформы установлен разъем XBee.

Arduino Fio может применяться в беспроводных сетях. Загрузка скетчей может производиться через кабель FTDI или плату-конвертер Sparkfun. Дополнительно имеется возможность загружать скетчи по беспроводной связи при использовании адаптера USB-to-XBee, например, XBee Explorer USB. Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы.

Arduino Fio разработана Shigeru Kobayashi и производится на SparkFun Electronics.

Схема и исходные данные

Файлы EAGLE: arduino-fio-reference-design.zip

Принципиальная схема: Arduino-Fio-schematic.pdf

Характеристики



Микроконтроллер
ATmega328P
Рабочее напряжение
3.3 В
Входное напряжение
3,35-12 В
Входное напряжение заряда
3.7 - 7 В
Цифровые Входы/Выходы
14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы
8
Постоянный ток через вход/выход
40 мА
Флеш-память
32 Кб (2 используются для загрузчика)
ОЗУ
2 Кб
EEPROM
1 Кб
Тактовая частота
8 МГц
Питание

Arduino Fio получает питание через кабель FTDI или плату-конвертер, которые подключаются к шестипиновому блоку, или от регулируемого источника питания 3.3 В через вывод 3V3, или литий-полимерной батареи через выводы BAT.

Выводы питания:

  • BAT. Для подключения литий-полимерной батареи.
  • 3V3. Для подключения регулируемого источника питания 3.3 В.
  • GND. Выводы заземления.
Память

Микроконтроллер ATmega328P имеет: 32 кБ флеш-памяти для хранения кода программы (2 кБ используется для хранения загрузчика), 2 кБ ОЗУ и 1 Кб EEPROM (которая читается и записывается с помощью библиотеки EEPROM).

Входы и Выходы

Каждый из 14 цифровых выводов Fio, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 3,3 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

  • Последовательная шина: RXI (D0) и TXO (D1). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы подключены к выводам DOUT и DIN разъема XBee.
  • Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
  • ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
  • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
  • LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.

На платформе Fio установлены 8 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Измерение происходит относительно земли до значения Vcc.  Некоторые выводы имеют дополнительные функции:

  • I2C: 4 (SDA) и 5 (SCL). Посредством выводов осуществляется связь I2C (TWI), для создания которой используется библиотека Wire.

Дополнительная пара выводов платформы:

  • AREF. Опорное напряжение для аналоговых входов. Используется с функцией analogReference().
  • DTR. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки с целью блокировки микроконтроллера.

На платформе имеется 8 отверстий для пайки выводов:

  • BAT + и BAT -. Подключение для батареи. Применяется при незадействованном коннекторе для батареи.
  • CHG 5V и CHG -. Подключение для зарядных клемм. Применяется для подвода внешнего устройства заряда.
  • SW. Вывод подключен к силовому выключателю на платформе. Применяется для подсоединения внешнего выключателя.
  • CTS. Вывод подключен к #CTS/DIO7 разъема XBee. Применяется для выключения модема XBee.
  • DTR. Вывод подключен к #DTR/SLEEP_RQ/DI8 разъема XBee. Применяется для выключения модема XBee.

Обратите внимание на соединение между выводами Arduino и портами ATmega328P.

Связь

На платформе Arduino Fio установлено несколько устройств для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами.ATmega328P поддерживает последовательный интерфейс UART TTL, осуществляемый выводами 0 (RX) и 1 (TX). Мониторинг последовательной шины (Serial Monitor) программы Arduino позволяет посылать и получать текстовые данные при подключении к платформе через внешнее последовательное подключение. Рекомендуется применять кабели FTDI Basic или FTDI. Установленный на платформе коннектор mini-USB используется только для зарядки.

Библиотекой SoftwareSerial возможно создать последовательную передачу данных через любой из цифровых выводов Fio.

ATmega328P поддерживает интерфейсы I2C (TWI) и SPI. В Arduino включена библиотека Wire для удобства использования шины I2C.  Для использования интерфейса SPI обратитесь к техническим данным микроконтроллера ATmega328P.

Физические характеристики

Габаритные размеры печатной платы Fio составляют 2,8х6.6 мм.

Дополнительная информация

Arduino Fio может программироваться по беспроводной связи через XBee. Подробная информация находится на странице Программирование Arduino Fio(страница в переводе).
