Интересные DIY наборы для пайки самому.

maksmkv
Offline
Зарегистрирован: 07.04.2013

Собственно  все в теме. Может  предложите  что-нибудь  интересное?. Куб 4x4x4 уже собран, радио уже есть, часы паял.

maksmkv
Offline
Зарегистрирован: 07.04.2013
dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013
bwn
Offline
Зарегистрирован: 25.08.2014

DSO138 уже собран, кому интересно.

dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

Популярный транзитортестер. Кто не в теме  -замечательная вещь. Проверяет любые транзисторы, диоды, измеряет  конденсаторы, резисторы, индуктивности - и всё это на уровне хороших приборов. Есть вариации с разными дисплеями.



Олег М.
Олег М. аватар
Offline
Зарегистрирован: 22.11.2015

Привет всем!
Позвольте предложить очень интересные (ИМХО), для развития и повторения изделия класса software-defined radio (SDR). Это широкодиапазонные радиоприемники, в которых вся обработка сигналов идет в цифре.
С помошью ОДНОГО маленького USB донгла можно смотреть телевизор (в том числе спутниковые каналы), слушать как гражданское вещание, так и закрытые каналы различных служб, "ловить" спутники GPS или ГЛОНАСС, слушать свой сотовый, напрямую отслеживать реальное положение гражданских самолетов без Flightradar  и т.д.

Смотреть тут: https://xakep.ru/2014/10/31/rtl-sdr-first-steps/
или тут: http://www.cyberforum.ru/radio/thread1092266.html
или тут: http://www.rtl-sdr.com/
Ну и конечно на Али

Проги и библиотеки бесплатные, но вот сами донглы что-то сильно подорожали :(
PS. Я совсем даже не дилер



jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

это же просто печатка без деталей за 1200)))

да и спаять это совсем непросто будет

Олег М.
Олег М. аватар
Offline
Зарегистрирован: 22.11.2015

jeka_tm пишет:

это же просто печатка без деталей за 1200)))

да и спаять это совсем непросто будет

Простите за неосторожное движение мышкой :(((
Я купил ЭТО  летом, но тогда оно стоило почти в два раза меньше.

PS. Пока еще не совсем разобрался со ссылками и картинками в постах.

PPS. Дешевые донглы все-таки остались.

trembo
trembo аватар
Offline
Зарегистрирован: 08.04.2011

dimax пишет:

Популярный транзитортестер. Кто не в теме  -замечательная вещь. Проверяет любые транзисторы, диоды, измеряет  конденсаторы, резисторы, индуктивности - и всё это на уровне хороших приборов. Есть вариации с разными дисплеями.

Не понял зачем там энкодэр вместо кнопки " Старт " ?
Ещё такие есть, уже спаяные:
http://www.banggood.com/LCR-T3-Transistor-Tester-Resistance-Capacitance-...
http://www.banggood.com/GM328A-Transistor-Tester-Graphic-Wave-Signal-LCR...
Но они все с кнопкой.....
Вещь что надо!   ( у меня "старенький" на 1602 )

kisoft
kisoft аватар
Offline
Зарегистрирован: 13.11.2012

У меня тоже "старенький" на 1602, покупал набор деталек на радиокоте и паял. Правда так без копуса и остался до сих пор. Удобный прибор.



dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

trembo, а в новых (официальных) firmware много всяких менюшек, и поэтому добавили поддержку энкодера для удобства работы. У меня тоже старенький на 1602, периодически обновляю прошивку.

Yarik.Yar
Offline
Зарегистрирован: 07.09.2014

Если кому-нибудь будет интересно, могу собрать кит для сборки USBasp на SMD-компонентах) сейчас разведено под 0603, попробую раскидать для 0805. Платы уже неплохо делаю...с маской и прибамбасами))

Клапауций 322
Offline
Зарегистрирован: 31.12.2015

Yarik.Yar пишет:

Если кому-нибудь будет интересно, могу собрать кит для сборки USBasp на SMD-компонентах) сейчас разведено под 0603, попробую раскидать для 0805. Платы уже неплохо делаю...с маской и прибамбасами))

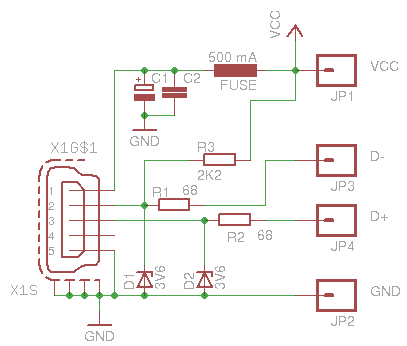

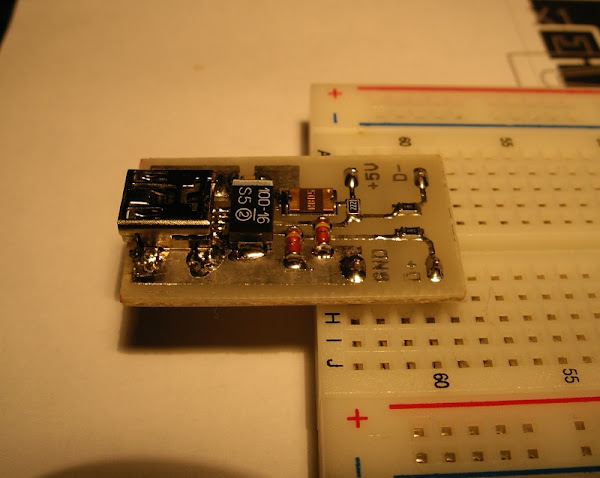

это?

Yarik.Yar
Offline
Зарегистрирован: 07.09.2014

Клапауций, ты таки не знаешь, что такое USBasp? Гугли тогда. То, что ты запостил, есмь схема согласования уровней, в нем она тоже есть, да, угадал.

Клапауций 322
Offline
Зарегистрирован: 31.12.2015

Yarik.Yar пишет:
Клапауций, ты таки не знаешь, что такое USBasp? Гугли тогда. То, что ты запостил, есмь схема согласования уровней, в нем она тоже есть, да, угадал.

я знаю, что такое V-USB - делай и любой контроллер превратишь USBasp, Digispark или другую балалайку использующую этот интерфейс.

dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

Набор для сборки преобразователя  из 5..24 вольта  в несколько стабилизированных. Обзор на муське.  Схема:

Я для получений этих напряжений использую ATX БП , но вдруг кому нужно  :)

Andrey12
Andrey12 аватар
Offline
Зарегистрирован: 26.12.2014

dimax пишет:

Набор для сборки преобразователя  из 5..24 вольта  в несколько стабилизированных. Обзор на муське.



Посмотрел обзор, там у автора возник вопрос куда клеить радиаторы? Сверху на микросхемы или на площадку с обратной стороны платы.

Для общего развития, мне тоже интересно - а как правильно? Так как охолаждающая площадка у микросхем сзади, сверху на микросхемы радиатор клеить мне кажется не эфективно. А сзади на плату тоже немного странно.

И как заметил автор когда он пропаял отверстия для лучшей теплопроводности площадки стали не ровные и радиатор клеить на них уже не очень хорошо.

Может есть какие рекомендации на этот случай?

dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

Andrey12, я бы поставил вентилятор на обдув всей платы :)

Andrey12
Andrey12 аватар
Offline
Зарегистрирован: 26.12.2014

Вот в ЭТОЙ категории есть некоторое кодичество наборов DIY, есть и часы, и часы с радиоприемником и УНЧ.

Интересный набор УНЧ

И даже ламповый приемник. правда отзыв там странный.

strannik
Offline
Зарегистрирован: 30.07.2015

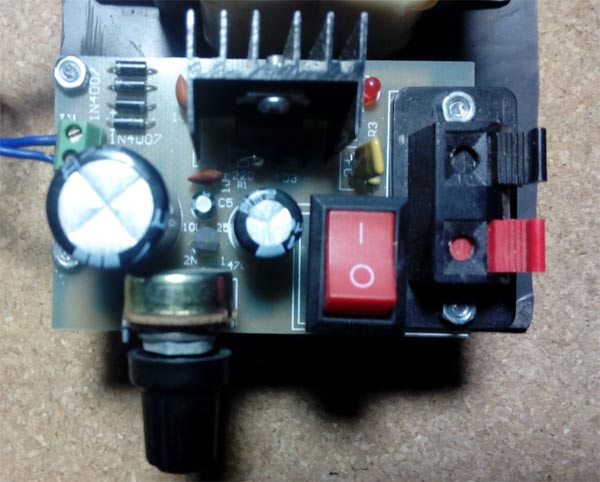

Мне очень понравился такой набор AC/DC Input 5V-35V to 1.25V-30V Step Down Power Supply Module LM317 DIY Kit Newest

Уже почти собрал на его основе блок питания с регулировкой выходного напряжения  - осталось только корпус подходящий найти

P.S.: Кстати в нём, если я не ошибаюсь, есть самовосстанавливающийся предохранитель!

Andrey12
Andrey12 аватар
Offline
Зарегистрирован: 26.12.2014

А вот кому  простенькие часы DIY?

dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

Очедной показометр для сборки DSO150. Симпатишный :)



Andrey12
Andrey12 аватар
Offline
Зарегистрирован: 26.12.2014

dimax пишет:

Очедной показометр для сборки DSO150. Симпатишный :)

Магазин называется "Магазин:Trump Tools" У Дональда и там бизнес?

bizzon
Offline
Зарегистрирован: 29.03.2016

Кря- Кря Дональду и наше русское УРА!

Но вот 200 килогерц..

Вот ещё  транзистортестер, генератор, проверялка 18В20, и вроде бы частотомер(не проверял). Всё прекрасно работает.

strannik
Offline
Зарегистрирован: 30.07.2015
С помощью хорошего паяльника и пинцета можно собрать меньше, чем за час!

P.S.: у того же продавца есть и другие похожие наборы!
dimax
dimax аватар
Offline
Зарегистрирован: 25.12.2013

Довольно редкая шутка -набор для сборки USB-шной звуковой карточки. Отличается наличием не только выходов  аудио + spdif,  но и входов!

ТУТ

PS: набор доехал за 10 дней из франции, трека не было. Плата по картинке кажется большой, но ширина всего 10см.  Уже спаял -всё работает, качество гораздо лучше встроенной звуковухи :)
