MPPT Контроллер заряда АКБ от солнечной батареи

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Уважаемые гуру ... Я снова к вам за помощью )

В прошлый раз помогли )  Надеюсь и в этот раз )

Суть в чём - есть ардуино Нано и Уно ...

Надо - получить сигнал типа HIGH и LOW с цифрового пина (например 13)

Но - сигнал надо большой частоты - от 20 кГц до 150 кГц (Можно хотя бы до 100 кГц - устроит).

И частоту надо регулировать(или хотябы иметь возможность выставлять- например: конкретно 80 кГц)

Но это не всё - надо ещё и менять скважность - в идеале от 10-100%.

Учитывая что digitalWrite не обладает нужной мне частотой ...

Как выкрутиться ?



А.

Пробовал запустить библиотеку #include <PWM.h>

тут есть пример с описанием:

https://yadi.sk/d/K_hBK_Xii3cMn

Вот первоисточник

http://forum.arduino.cc/index.php?topic=117425.0

Запустить её не смог вообще

Про эту библу мало инфо - я её вообще не понял ...



Б.

Удалось пока только вот что:

Скачал библиотеку

#include <CyberLib.h>

Тут взял ...

http://cyber-place.ru/showthread.php?t=550

Вот текст

#include <CyberLib.h>

void setup()
{
   D13_Out;
}

void loop()
{
   D13_High;
   D13_Low;
}

Разогнало (правда пока только виртуально):
Сверху красными цифрами частота в Герцах - тобишь почти 1 МГц

Вот выставил паузы: (можно регулировать скважность)
#include <CyberLib.h>

void setup()
{
   D13_Out;
}

void loop()
{
   D13_High;
   delay_us(3);
   D13_Low;
   delay_us(3);
}

Частота упала ...  до 120 кГц
Но можно регулировать скважность изменяя delay_us(3); (Он в микросекундах).

Но не могу регулировать частоту - например не могу выставить 80 кГц ...
Не придумал правильной регулировки скважности ...

Может есть ещё какие библы ?
Помогите - вобщем ...

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

а в чем идея? при чем тут контроллер зарядки?

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Как известно - самый простой способ зарядки использование линейных преобразователей ...  Аля LM317 и аналогичных ...

Но вот график линейних и DC-DC преобразователей ...

http://joxi.ru/L21XyZLS6LaBgm

Как видим - MPPT получится сделать только на основе DC-DC преобразователя ...

Вот для этого хочу использовать следующую схему ...

http://joxi.ru/v29XZkQSGLNJwm

Питать мосфет с N-каналом - получится только через транзистор

http://joxi.ru/n2YZDq8fjnya8A

Вот ...  А на вход транзистора надо подавать пульсирующий сигнал 0В  5В ... тобишь хочу задействовать ардуино ...

Так вот вопрос пойдёт ли она ? Как чётко регулировать частоту и скважность ?  Это надо для корректировок во время работы схемы ...

Потому как U вых. зависит от скважности ...  а от частоты - работа самой схемы преобразователя ...

http://joxi.ru/L21XyZLS6Lapgm

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

зачем частоту? скважности тебе недостаточно?

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Дело в том ...что при рассчёте индуктивности и конденсатора - учитывается частота ...

Предположим я получу требуемую частоту 80 кГц ...

Как мне её получить ? ) Можно конечно подобрать паузы в микросекундах ...

Но это наверное не правильно ...  Получится тупо довести ардуино до максимума и замедлить ...

Нет ли другого варианта выставления частоты ...

Подскажите конкретно по библиотеке PWM.h

Получилось ли кому её запустить ?  Или проблема только у меня ?

bodriy2014
bodriy2014 аватар
Offline
Зарегистрирован: 12.05.2015

deserteagle3113 пишет:

....

Подскажите конкретно по библиотеке PWM.h

....

Что не понятно по библиотеке?

Вот удалил все лишнее оставил то что вам нужно в контроллере и добавил нужные коментарии. Есть на Ардуино МРРТ на сайте пелинг, проверял работает. Сем делал несколько комерческих контроллеров, скажу честно на форуме уже все есть для этого, не готовый код а наборо примеров на основе которых можно написать код.

#include <PWM.h>
int led = 9;  //не менять
int brightness = 125;  //скаважность  можно менять даже в Loop
int32_t frequency = 80000; // частота можно менять даже в Loop
void setup(){
InitTimersSafe();
bool success = SetPinFrequencySafe(led, frequency);
delay(500);
}
void loop(){
pwmWrite(led, brightness);

}



ВН
Offline
Зарегистрирован: 25.02.2016

deserteagle3113 пишет:
Надо - получить сигнал типа HIGH и LOW с цифрового пина (например 13)

Но - сигнал надо большой частоты - от 20 кГц до 150 кГц (Можно хотя бы до 100 кГц - устроит).

И частоту надо регулировать(или хотябы иметь возможность выставлять- например: конкретно 80 кГц)

Но это не всё - надо ещё и менять скважность - в идеале от 10-100%.

.......

Похоже задача поставлена больно "заумно" и можно ее существенно упростить.



deserteagle3113 пишет:

Вот для этого хочу использовать следующую схему ...

http://joxi.ru/v29XZkQSGLNJwm

Потому как U вых. зависит от скважности ... а от частоты - работа самой схемы преобразователя ...

http://joxi.ru/L21XyZLS6Lapgm

Скажем так, для обеспечения режима непрерывных токов в выходном дросселе требуется согласовать частоту преобразователя, мин. выходной ток и мин. величину индуктивности. Схема работает на ФИКСИРОВАННОЙ частоте, изменяя скважность.







deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Спасибо за участие в дискуссии )

Залил ваш код заработало ...  Видимо я что то не то скопировал или неправильно переделал ...

кстати, параллельный вопрос - можно использовать только 9 пин ?

Но есть Но ! )

я про int brightness = 125;  //скаважность

Оно то регулирует скважность, но сигнал ведёт себя странно ...  Я такое впервый раз вижу и не могу понять ?

То, что я вижу на графике - это включение сигнала частотой 80 000(конкретно по вашему примеру) с скважностью 125 мс и потом отключение его полностью ...

Или я что то не допонял ...

На осциллографе это выглядит так - специально записал видео - иначе не объяснить ...

https://drive.google.com/file/d/0B2Yl5soaDkgma2M4Mk9FZndGdlk/view?usp=sharing



По поводу пилинга - согласен - там почти можно всё собрать ...  но там используются драйвера которые очень усложняют схему ...  Я про IR2104. Этим драйвером всё равно надо управлять ардуинкой. Мало того мне не достаточно мощности до 5A - мне надо 30 A. Если тупо сделать 6 драйверов + 12 мосфетов )   Как то челюсть отвисает )  Хотя как вариант - один драйвер и 12 мосфетов с 6 катушками ...

Вобщем вот почему пытаюсь упростить ...

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Тут согласен ...  Частоту можно не менять - её просто надо выставить ...

Выставить получилось с помощью библиотеки PWM.h, но получился какой-то косяк - смотрите выше - есть видео ...

bodriy2014
bodriy2014 аватар
Offline
Зарегистрирован: 12.05.2015

deserteagle3113 пишет:

Спасибо за участие в дискуссии )

Залил ваш код заработало ...  Видимо я что то не то скопировал или неправильно переделал ...

кстати, параллельный вопрос - можно использовать только 9 пин ?

Но есть Но ! )

я про int brightness = 125;  //скаважность

Оно то регулирует скважность, но сигнал ведёт себя странно ...  Я такое впервый раз вижу и не могу понять ?

.....

Это в симуляторе ведет себя странно на практике скважность регулируется отлично от 0 до 255.

И частота тоже. вот мой генератор на основе этой библиотеки там и скетч и видео в котором видно как все четко натраивается.

Пин еще можно 10 использовать.

--указывайте пож. ники или цытаты кому отвечаете, не сразу понятно.

bodriy2014
bodriy2014 аватар
Offline
Зарегистрирован: 12.05.2015

deserteagle3113 пишет:

Тут согласен ...  Частоту можно не менять - её просто надо выставить ...

Выставить получилось с помощью библиотеки PWM.h, но получился какой-то косяк - смотрите выше - есть видео ...

Советую подбирать частоту под мосфет и катушку индуктивности, чем выше частота тем меньше по габаритам нужна катушка.

я делал так

--брал мосфет на котором собираюсь собирать прибор и запускал его все время подымая частоту, как только фронты становились пологими и он выходил из оптимального режима ключа -следовательно или мой драйвер не успевал его открывать и закрывать или мосфет не может быстрее, вообщем выявлял оптимальную частоту и брал на 10КГц меньше чтоб был запас.

После этого считал катушку.

Можно в даташитах смотреть частоты, но там все с учетом классных драйверов что на практике не удается собрать или дорого.

И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя, если точка MPPT 18В а вам можно подавать на АКБ 16В вы конечно захотите зазор в 2В преобразовать в ток, на низких частотах этого сделать не получится.



ВН
Offline
Зарегистрирован: 25.02.2016

deserteagle3113 пишет:

....  но там используются драйвера которые очень усложняют схему ...  Я про IR2104. Этим драйвером всё равно надо управлять ардуинкой. Мало того мне не достаточно мощности до 5A - мне надо 30 A. Если тупо сделать 6 драйверов + 12 мосфетов )   Как то челюсть отвисает )  Хотя как вариант - один драйвер и 12 мосфетов с 6 катушками ...

Вобщем вот почему пытаюсь упростить ...

Вполне возможно, что вопрос можно существенно упростить, если использовать готовые контроллеры преобразоватлей, но пока для этого слишком мало исходных данных.

А без нормального драйвера полевик будет перегреваться, т.е. драйвер тут последнее на чем стоит экономить.





deserteagle3113
Offline
Зарегистрирован: 07.12.2015

bodriy2014 пишет:

deserteagle3113 пишет:

Тут согласен ...  Частоту можно не менять - её просто надо выставить ...

Выставить получилось с помощью библиотеки PWM.h, но получился какой-то косяк - смотрите выше - есть видео ...

Советую подбирать частоту под мосфет и катушку индуктивности, чем выше частота тем меньше по габаритам нужна катушка.

я делал так

--брал мосфет на котором собираюсь собирать прибор и запускал его все время подымая частоту, как только фронты становились пологими и он выходил из оптимального режима ключа -следовательно или мой драйвер не успевал его открывать и закрывать или мосфет не может быстрее, вообщем выявлял оптимальную частоту и брал на 10КГц меньше чтоб был запас.

После этого считал катушку.

Можно в даташитах смотреть частоты, но там все с учетом классных драйверов что на практике не удается собрать или дорого.

И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя, если точка MPPT 18В а вам можно подавать на АКБ 16В вы конечно захотите зазор в 2В преобразовать в ток, на низких частотах этого сделать не получится.





Очень ценные советы ... Учту !  Пошарился у вас на канале !  Очень информативно !  И как раз есть то чего мне не хватает. Но у Вас маловато просмотров - это обидно - вещи сделанные вами - заслуживают уважения ! Подписался - буду изучать ... У меня кстати есть и прогресс и регресс )  Чуть позже выброшу инфо )  Я думаю вам будет интересно ! Извиняюсь что коротко !  Нету времени нормально отписать !

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

ВН пишет:

deserteagle3113 пишет:

....  но там используются драйвера которые очень усложняют схему ...  Я про IR2104. Этим драйвером всё равно надо управлять ардуинкой. Мало того мне не достаточно мощности до 5A - мне надо 30 A. Если тупо сделать 6 драйверов + 12 мосфетов )   Как то челюсть отвисает )  Хотя как вариант - один драйвер и 12 мосфетов с 6 катушками ...

Вобщем вот почему пытаюсь упростить ...

Вполне возможно, что вопрос можно существенно упростить, если использовать готовые контроллеры преобразоватлей, но пока для этого слишком мало исходных данных.

А без нормального драйвера полевик будет перегреваться, т.е. драйвер тут последнее на чем стоит экономить.





Благодарствую - учту ...  Но пока всё же попытаюсь без драйвера ) Позже выложу инфо ...

bodriy2014
bodriy2014 аватар
Offline
Зарегистрирован: 12.05.2015

deserteagle3113 пишет:

Очень ценные советы ... Учту !  Пошарился у вас на канале !  Очень информативно !  И как раз есть то чего мне не хватает. Но у Вас маловато просмотров - это обидно - вещи сделанные вами - заслуживают уважения ! Подписался - буду изучать ... У меня кстати есть и прогресс и регресс )  Чуть позже выброшу инфо )  Я думаю вам будет интересно ! Извиняюсь что коротко !  Нету времени нормально отписать !

Канал не монетизирован, все что выкладываю делалось или для себя или для удовольствия.

Свои комерческие работы и купленные товары не снимаю на видео.

П. С. Затрагивате темы которыми интересуюсь, с меня лайки и подписка!

ВН
Offline
Зарегистрирован: 25.02.2016

bodriy2014 пишет:
И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя...

В пределах одного материала, например, феррита, это совершенно не верно, т.к. потери переключения с ростом частоты растут, в первом приближении, линейно, а потери в феррите -квадратично.

С ростом частоты преобразования уменьшается габарит и масса преобразователя, а не кпд.



bodriy2014
bodriy2014 аватар
Offline
Зарегистрирован: 12.05.2015

ВН пишет:

bodriy2014 пишет:
И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя...

В пределах одного материала, например, феррита, это совершенно не верно, т.к. потери переключения с ростом частоты растут, в первом приближении, линейно, а потери в феррите -квадратично.

С ростом частоты преобразования уменьшается габарит и масса преобразователя, а не кпд.



Где я писал что с ростом частоты КПД падает?

Вы читайте внимательно если критикуете.

ВН
Offline
Зарегистрирован: 25.02.2016

bodriy2014 пишет:
Вы читайте внимательно если критикуете.

взаимно.

3/4 моего поста о том, что кпд не растет с ростом частоты, похоже  ушли в никуда....

зы. в последнем предложении предыдущего поста была просто описка.

непривычный тут для меня формат редактирования постов.

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

bodriy2014 пишет:

deserteagle3113 пишет:

Очень ценные советы ... Учту !  Пошарился у вас на канале !  Очень информативно !  И как раз есть то чего мне не хватает. Но у Вас маловато просмотров - это обидно - вещи сделанные вами - заслуживают уважения ! Подписался - буду изучать ... У меня кстати есть и прогресс и регресс )  Чуть позже выброшу инфо )  Я думаю вам будет интересно ! Извиняюсь что коротко !  Нету времени нормально отписать !

Канал не монетизирован, все что выкладываю делалось или для себя или для удовольствия.

Свои комерческие работы и купленные товары не снимаю на видео.

П. С. Затрагивате темы которыми интересуюсь, с меня лайки и подписка!

От монетизации прибыль пшик )  2 долл в месяц. Учитывая ещё что если их снять - ещё и налог надо оплатить )

Стоит ли этим заморачиваться вообще ) У меня она просто включена и всё )  Слишком мало просмотров для заработка ... Ролики тех кто видео из пальца высосал - зачастую - имеют раз так в 1000 больше просотров )

Я просто к тому что ваши работы достойны - уважения ...  Сам такой же ) Знаю сколько это труда ...

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

bodriy2014 пишет:

ВН пишет:

bodriy2014 пишет:
И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя...

В пределах одного материала, например, феррита, это совершенно не верно, т.к. потери переключения с ростом частоты растут, в первом приближении, линейно, а потери в феррите -квадратично.

С ростом частоты преобразования уменьшается габарит и масса преобразователя, а не кпд.



Где я писал что с ростом частоты КПД падает?

Вы читайте внимательно если критикуете.



Вы бы не ссорились )  А истолковали )  Таки истину )  Запутали )  Я про КПД и частоту ...

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

ВН пишет:

bodriy2014 пишет:
Вы читайте внимательно если критикуете.

взаимно.

3/4 моего поста о том, что кпд не растет с ростом частоты, похоже  ушли в никуда....

зы. в последнем предложении предыдущего поста была просто описка.

непривычный тут для меня формат редактирования постов.



Вы бы не ссорились )  А истолковали )  Таки истину )  Запутали )  Я про КПД и частоту ...



Теперь отвечаю цитатой ) Я просто не понял - можно ли тут фотки сразу вставлять ...

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

bodriy2014 пишет:

ВН пишет:

bodriy2014 пишет:
И еще одно напутствие чем выше частота тем выше КПД понижающего преобразователя...

В пределах одного материала, например, феррита, это совершенно не верно, т.к. потери переключения с ростом частоты растут, в первом приближении, линейно, а потери в феррите -квадратично.

С ростом частоты преобразования уменьшается габарит и масса преобразователя, а не кпд.



Где я писал что с ростом частоты КПД падает?

Вы читайте внимательно если критикуете.



Вобщем от этой схемы пришлось полностью отказаться  http://joxi.ru/v29XZkQSGLNJwm - мало того что в ней полевик P канал. Что не дёшево ... Так ещё нужно инвертирование сигнала  http://joxi.ru/n2YZDq8fjnya8A   - которое усложняет схему ... так ещё и не получается успеть полностью закрыть полевик

https://drive.google.com/file/d/0B2Yl5soaDkgmVjhFbHQteDdTVXc/view?usp=sharing

По графикам видно что при частоте всего 1 кгЦ - уже не закрывается полностью ...

Подключение контроллера напрямую вообще не кактит )  Полевик не открывается ) Мало для него напряжения !

https://drive.google.com/file/d/0B2Yl5soaDkgmWU5NUDRMZTBmaGM/view?usp=sharing

Это из неудач ...



Вот что заработало и транзистор открывается нормально , но работает эффектифней на частоте 20 кГц - чем на 100 кГц ...  Это к вопросу о КПД ...

https://drive.google.com/file/d/0B2Yl5soaDkgmV0JPeWxyNkswcDQ/view?usp=sharing

Но он малоэффективен - на выходе с 18 вольт получается только  11,2

А надо с 18 - на 15 !!!



И тут возьми я да квключи полевик шиворот на выворот ...

И сижу в ШОКЕ !  Возможно это ошибка эмуляциии ?!

Вот видео ...

https://drive.google.com/file/d/0B2Yl5soaDkgmd2dsMHNpRGl6UWc/view?usp=sh...



jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

в симуляции №1 твой косяк. вместо 100к поставь 5к

резистор 1к уменьши до 100ом

удача1 это не особо удача

Buldakov
Offline
Зарегистрирован: 17.01.2016

Может быть для начала напишете параметры того, чего хотите получить.

Типа солнечная батарея выдает 9 в 2 а. Хочу зарядить аккумулятор от камаза 24 в 190 а.

А по поводу схемы управления (из поста 2) преобразователем можно использовать микросхему например UC3842.  Стоит копейки и можно найти в старых телевизорах или ЭЛТ мониторах. Хотя она и предназначена для стабилизации напряжения она прекрасно подходит и для стабилизации тока. Но этот вариант делать самому. Можно поступить еще проще и все готовое заказать в китае. Например сначала ставим MT3608 а затем стабилизатор тока.

ВН
Offline
Зарегистрирован: 25.02.2016

deserteagle3113 пишет:

Вот что заработало и транзистор открывается нормально.....

нет, это совсем неправильно.

Транзистор полностью открывается только на время восстановления диода, а дальше переходит в актвный режим.

Конечно он потом закрывается ку2, но суть в том, что схема принципиально неспособна работать в режиме преобразователя. На затворе должо быть напряжение U пит+(12В) для нормалной работы н-полевика.

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

jeka_tm пишет:

в симуляции №1 твой косяк. вместо 100к поставь 5к

резистор 1к уменьши до 100ом

удача1 это не особо удача

Совет улучшил ситуацию ... Спасибо )  Но только до 15 кГц(было до 5 кГц) - при повышении частоты - полевик не закрывается )  Не успевает ... Может сам полевик какой нить не скоростной ...  х ...з ...

"удача1 это не особо удача " - не то слово )

Прикол в том что Удача два - бред - но на симуляторе молотит и не плохо ... Сам не понял - разбираюсь ...

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Buldakov пишет:

Может быть для начала напишете параметры того, чего хотите получить.

Типа солнечная батарея выдает 9 в 2 а. Хочу зарядить аккумулятор от камаза 24 в 190 а.

А по поводу схемы управления (из поста 2) преобразователем можно использовать микросхему например UC3842.  Стоит копейки и можно найти в старых телевизорах или ЭЛТ мониторах. Хотя она и предназначена для стабилизации напряжения она прекрасно подходит и для стабилизации тока. Но этот вариант делать самому. Можно поступить еще проще и все готовое заказать в китае. Например сначала ставим MT3608 а затем стабилизатор тока.

Понял :

Стандартная солнечная батарея (12 Вольтовая система) - 36 элементов - Напряжение 21Вольт 5Ампер.

Под нагрузкой напряжение падает до 18 вольт ...Это оч важно !

Напряжение требуемоя для зарядки 12 Вольтового АКБ 15 Вольт.

Надо DC преобразователь с высоким КПД - для трансформации излишка напряжения (21-15 =6 вольт  или 18-15 =3 Вольта) в ток большый чем на входе DC преобразователя ...

Проблема в том, что батареи 4-5 шт - суммарный ток от 20-30 ампер !!!

И надо эффективный - не дорогой, но мощный DC - преобразователь (например состоящий из 5-ти преобразователей по 5 A каждый.

Готовый MPPT - на 20A стоит от 80-120 Долл. Что не по карману .... да и за такие гроши и всего 10-25 % прироста тока - не упало )

Планируется импульсные сигналы получать от ардуино ...

UC3842 - это генератор импульсов(я так понял)как вариант, но есть и другие и попроще варианты ) Готовые.

MT3608 не прокатит - это повыщающий и только на 2 A  )  Тогда лучше уже http://www.ebay.com/itm/262297376726?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Дёшево и на 10 A

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

ВН пишет:

deserteagle3113 пишет:

Вот что заработало и транзистор открывается нормально.....

нет, это совсем неправильно.

Транзистор полностью открывается только на время восстановления диода, а дальше переходит в актвный режим.

Конечно он потом закрывается ку2, но суть в том, что схема принципиально неспособна работать в режиме преобразователя. На затворе должо быть напряжение U пит+(12В) для нормалной работы н-полевика.



Судили по схемке https://drive.google.com/file/d/0B2Yl5soaDkgmV0JPeWxyNkswcDQ/view   я так понял ... вы про осциллограму ?  Если про неё то просто скважность выставлена на максимальное напряжение на выходе ...  Если скважность выставить 50% - на осциллографе будет всё гуд. Но упадёт выходное напряжение до 5-7 Вольт, что мало ...  Вобщем - если можно поконкретней )  О минусах ...  Спасибо ...

"На затворе должо быть напряжение U пит+(12В) для нормалной работы н-полевика."   Провёл опыт ...  На затворе полевика скачки от 0- до 18 Вольт!!!  Тут помоему всё гуд ...

Прикрепляю подтверждение

http://joxi.ru/xAevdRGuYlBGbr

Buldakov
Offline
Зарегистрирован: 17.01.2016

Посмотрите по этим ссылкам.

Первая и вторая преобразователь DC - DC ток до 5 а с регулировкой выходного тока и напряжения. Напряжение на выходе всегда меньше напряжения на входе.

Третья тоже самое, только есть индикация выходного напряжения и тока.

Цена вопроса от 2 до 6 долларов.

http://ru.aliexpress.com/item/High-Quality-5A-DC-DC-Adjustable-Step-Down-Module-Power-Supply-Converter-1-25-36V-Free/32356398928.html?spm=2114.30010708.3.41.C5gp0O&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=a6162d97-e370-4ee0-8ea6-521633820d6b

http://ru.aliexpress.com/item/1pcs-5A-DC-to-DC-CC-CV-Lithium-Battery-Step-down-Charging-Board-Led-Power-Converter/32580730148.html?spm=2114.30010708.3.331.aLfSQg&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=af8cc0a3-622c-49b3-8c07-ecf5fa56bda6

http://ru.aliexpress.com/item/1PCS-DC-step-down-DC-DC-converter-4-0-38-V-to-1-25-V-36/32424283689.html?spm=2114.30010708.3.92.FHb6Db&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=52fd3f32-f744-4a59-8699-0a653cf8bd6d



ВН
Offline
Зарегистрирован: 25.02.2016

deserteagle3113 пишет:

Стандартная солнечная батарея (12 Вольтовая система) - 36 элементов - Напряжение 21Вольт 5Ампер.

Под нагрузкой напряжение падает до 18 вольт ...Это оч важно !

Напряжение требуемоя для зарядки 12 Вольтового АКБ 15 Вольт.

Надо DC преобразователь с высоким КПД - для трансформации излишка напряжения (21-15 =6 вольт  или 18-15 =3 Вольта) в ток большый чем на входе DC преобразователя ...


тут реально вопросов много, и один из первых, это то,, что в вашем случае на выходе выгодно иметь не 12В АБ, а 24В АБ

и преобразователь в этом случае требуется повышающий, а не понижающий.
Применительно к вашей задаче повышающий пробразователь будет и проще и эффективнее.

Собственно и все другие решения связаные с передачей и преобразованием энергии куда выгоднее от 24в, чем от 12в. А это и сечение проводов и токи ключей и т.д.

ВН
Offline
Зарегистрирован: 25.02.2016

deserteagle3113 пишет:

Судили по схемке https://drive.google.com/file/d/0B2Yl5soaDkgmV0JPeWxyNkswcDQ/view   я так понял ... вы про осциллограму ?  Если про неё то просто скважность выставлена на максимальное напряжение на выходе ...  Если скважность выставить 50% - на осциллографе будет всё гуд. Но упадёт выходное напряжение до 5-7 Вольт, что мало ...  Вобщем - если можно поконкретней )  О минусах ...  Спасибо ...

О минусах уже сказал, - СХЕМА РАБОТАТЬ НЕ БУДЕТ, так как изложены хотелки.

deserteagle3113 пишет:

"На затворе должо быть напряжение U пит+(12В) для нормалной работы н-полевика."   Провёл опыт ...  На затворе полевика скачки от 0- до 18 Вольт!!!  Тут помоему всё гуд ...

Прикрепляю подтверждение http://joxi.ru/xAevdRGuYlBGbr

видимо самый нейтральный и правильный ответ, - Купить готовое вам будет дешевле.

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Buldakov пишет:

Посмотрите по этим ссылкам.

Первая и вторая преобразователь DC - DC ток до 5 а с регулировкой выходного тока и напряжения. Напряжение на выходе всегда меньше напряжения на входе.

Третья тоже самое, только есть индикация выходного напряжения и тока.

Цена вопроса от 2 до 6 долларов.

http://ru.aliexpress.com/item/High-Quality-5A-DC-DC-Adjustable-Step-Down-Module-Power-Supply-Converter-1-25-36V-Free/32356398928.html?spm=2114.30010708.3.41.C5gp0O&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=a6162d97-e370-4ee0-8ea6-521633820d6b

http://ru.aliexpress.com/item/1pcs-5A-DC-to-DC-CC-CV-Lithium-Battery-Step-down-Charging-Board-Led-Power-Converter/32580730148.html?spm=2114.30010708.3.331.aLfSQg&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=af8cc0a3-622c-49b3-8c07-ecf5fa56bda6

http://ru.aliexpress.com/item/1PCS-DC-step-down-DC-DC-converter-4-0-38-V-to-1-25-V-36/32424283689.html?spm=2114.30010708.3.92.FHb6Db&ws_ab_test=searchweb201556_6,searchweb201644_5_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10012_10021_10004_10022_10007_10018_10019,searchweb201560_9,searchweb1451318400_-1,searchweb1451318411_-1&btsid=52fd3f32-f744-4a59-8699-0a653cf8bd6d





Половина этих у меня есть вналичии )  Но ! Я так до сих пор и не решил один вопрос - на который мне так до сих по и не дал никто ответ )

Предположим я отказываюсь от опытов и беру готовый ...

Вот схемка стандартного DC-DC - на 3А - с регулированием тока и напряжения ...

http://joxi.ru/Vm690nySx1VKar

Ток и напряжение в ней регулируется последовательно - вот ссылка на статью ...

http://catethysis.ru/lm2596_dc-dc_converter/

Но есть одно - но !

Как мне управлять этой схемой с помощью ШИМ от ардуино ?

Я давно над этим ломаю голову ...

С помощью операционника мне даже удалось менять напряжение на преобразователе от ШИМ ардуино ...

Но !

Может опять же Вы подскажете !

Конкретно по этой схеме подключения ...

Как Шимом от ардуино - заменить эти переменные резисторы ?  Интересует именно замена их обоих ! (Так как есть параллельный проект о блоке питания с регулировкой этих параметров !

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

ВН пишет:

deserteagle3113 пишет:

Судили по схемке https://drive.google.com/file/d/0B2Yl5soaDkgmV0JPeWxyNkswcDQ/view   я так понял ... вы про осциллограму ?  Если про неё то просто скважность выставлена на максимальное напряжение на выходе ...  Если скважность выставить 50% - на осциллографе будет всё гуд. Но упадёт выходное напряжение до 5-7 Вольт, что мало ...  Вобщем - если можно поконкретней )  О минусах ...  Спасибо ...

О минусах уже сказал, - СХЕМА РАБОТАТЬ НЕ БУДЕТ, так как изложены хотелки.

deserteagle3113 пишет:

"На затворе должо быть напряжение U пит+(12В) для нормалной работы н-полевика."   Провёл опыт ...  На затворе полевика скачки от 0- до 18 Вольт!!!  Тут помоему всё гуд ...

Прикрепляю подтверждение http://joxi.ru/xAevdRGuYlBGbr

видимо самый нейтральный и правильный ответ, - Купить готовое вам будет дешевле.



Половина этих у меня есть вналичии )  Но ! Я так до сих пор и не решил один вопрос - на который мне так до сих по и не дал никто ответ )

Предположим я отказываюсь от опытов и беру готовый ...

Вот схемка стандартного DC-DC - на 3А - с регулированием тока и напряжения ...

http://joxi.ru/Vm690nySx1VKar

Ток и напряжение в ней регулируется последовательно - вот ссылка на статью ...

http://catethysis.ru/lm2596_dc-dc_converter/

Но есть одно - но !

Как мне управлять этой схемой с помощью ШИМ от ардуино ?

Я давно над этим ломаю голову ...

С помощью операционника мне даже удалось менять напряжение на преобразователе от ШИМ ардуино ...

Но !

Может опять же Вы подскажете !

Конкретно по этой схеме подключения ...

Как Шимом от ардуино - заменить эти переменные резисторы ?  Интересует именно замена их обоих ! (Так как есть параллельный проект о блоке питания с регулировкой этих параметров !

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

никак. нужны цифровые потенциметры

хотя есть один способ, но сильно извращенный

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

jeka_tm пишет:

никак. нужны цифровые потенциметры

хотя есть один способ, но сильно извращенный

Не знал что есть цифровые потенциометры (  -  теперь знаю )

Но когда увидел сколько на этой микросхеме ножек )  Это очень усложняющее упрощение )

Я на операционнике делал - получилось заменить резистор апряжения ...  а вот резистор тока так и не придумал как ...

jeka_tm
jeka_tm аватар
Offline
Зарегистрирован: 19.05.2013

почти десять лет назад делал эту схему. очень удобно, но минус (он же плюс) что линейный стабилизатор на выходе. но подчерпнуть нужно идею, r2r ЦАП и усилитель

http://novgen.16mb.com/%D1%81%D1%85%D0%B5%D0%BC%D1%8B/%D0%B1%D0%BB%D0%BE...

Buldakov
Offline
Зарегистрирован: 17.01.2016

И последний вопрос на засыпку. Если уже есть готовый ШИМ контроллер со стабилизацией зарядного тока, тогда зачем нужно делать ШИМ на Ардуино? Может вы хотите менять зарядный ток аккумулятора с помощью Ардуино? Про это вроде ничего не говорилось. И если у вас одинаковые аккумуляторы , тогда зачем вообще менять зарядный ток?

Вначале вы хотели сделать ШИМ для зарядки аккумулятора от солнечной батареи. Вам сказали как это сделать без контроллера. Просьба отписать зачем вам нужен именно контроллер?

А если вы хотите менять с помощью контроллера сопротивление переменного резистора ШИМ стабилизатора тока то можно сделать так:

Берем выход ардуино и подаем на вход управления микросхемой К561КТ3 или КТ1. Последовательно с ее выходом вешаем резистор нужного номинала. (для заданного тока). Типа подаем сигнал на 1 канал микросхемы сопротивление становится определенным и задаем выходной ток.  Получим для 4 выходов 16 значений зарядного выходного тока. И в данном случае ШИМ для этого совсем не нужен.



deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Buldakov пишет:

И последний вопрос на засыпку. Если уже есть готовый ШИМ контроллер со стабилизацией зарядного тока, тогда зачем нужно делать ШИМ на Ардуино? Может вы хотите менять зарядный ток аккумулятора с помощью Ардуино? Про это вроде ничего не говорилось. И если у вас одинаковые аккумуляторы , тогда зачем вообще менять зарядный ток?

Вначале вы хотели сделать ШИМ для зарядки аккумулятора от солнечной батареи. Вам сказали как это сделать без контроллера. Просьба отписать зачем вам нужен именно контроллер?

А если вы хотите менять с помощью контроллера сопротивление переменного резистора ШИМ стабилизатора тока то можно сделать так:

Берем выход ардуино и подаем на вход управления микросхемой К561КТ3 или КТ1. Последовательно с ее выходом вешаем резистор нужного номинала. (для заданного тока). Типа подаем сигнал на 1 канал микросхемы сопротивление становится определенным и задаем выходной ток.  Получим для 4 выходов 16 значений зарядного выходного тока. И в данном случае ШИМ для этого совсем не нужен.



Да ... Я хочу с помощью ардуино изменять оба параметра ... и измерять оба параметра ... хотя бы по очереди ... До этого я делал блок питания с регулятором напряжения и ограничением тока в цепи ... Он получился сложным и не очень удачным ...

Для чего нужно ... чтобы осушесвлять умный заряд АКБ ...  чередуя режимы с постоянным напряжением и постоянным током заряда ...

Такого плана

https://www.google.by/search?q=%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8...

У меня просто давно висит открытым вопрос - как заменять переменные резисторы в DC преобразователях - ШИМ сигналом ...  Пытался с помощью операционного усилителя ... но не придумал как регулировать минус, а не плюс ... Можно делать это с помощью LM317 - например так ...  проверял работает ...

http://www.rlocman.ru/shem/schematics.html?di=98904

На днях узнал, что есть обратный LM317 регулятор напряжения ... LM337- возможно это мне поможет ... пока не разбирался ...

По поводу совета - спасибо - разбираюсь ...

Но если я бегло правильно понял принцип ... то на ардуино можно тоже самое сделать )  Задействовать, например все ШИМ выходы с ардуино ... И тупо их включать ...  То 1, то все ...  Например максимум для одного выхода 80-100 mA. Для 6 выходов подключенных параллельно уже будет  480 -600 mA ) Можно ступенчато (6-ть градаций) менять яркость лампочки ... Если конечно выходы не погорят )

Ну это я так ...

Кстати ...  Все меня залажали с моей схемкой DC- преобразователя, а я упрямый и всё равно собрал на макетке ! И....  и всё работает !

Пока только фотка ... - могу видео навоять - для достоверности ...

https://drive.google.com/folderview?id=0B2Yl5soaDkgmSXF2Sm0yMDdobE0&usp=...

Правда спалил одну нану ...  Коснулся проводом выхода +5  - минусового входа нанки ...  Бедняжка погасла (

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Пользуюсь вашим генератором ...  Спасибо ...  Уже запустил его в опыты ...

https://drive.google.com/folderview?id=0B2Yl5soaDkgmSXF2Sm0yMDdobE0&usp=...

Anton_Kos87
Offline
Зарегистрирован: 07.03.2014

а что если разобратся с этим:

http://www.instructables.com/id/ARDUINO-SOLAR-CHARGE-CONTROLLER-Version-20/

Buldakov
Offline
Зарегистрирован: 17.01.2016

По поводу данной ссылки (этот умный заряд АКБ) ничего вам не даст. Есть 2 режима зарядки зарядка током 0.1 от емкости и  режим устранения сульфатации, когда в аккумуляторе посыпались пластины. и он не дает пиковый ток в 100 А. При данном режиме заряда - заряд АКБ происходит током порядка 100 ма в течении  порядка недели. Данный метод подходит только для свинцовых АКБ. Свинцовые АКБ имеют совсем другие данные для зарядки (алгоритм работы) Они заряжаются постоянным напряжением = 14.0 в при ограничении максимального тока на уровне 0.1* емкость. Перезарядки они не боятся. При разрядке ниже 50 процентов емкости они выходят из строя. Поэтому емкость заряженную вы никогда не получите. в лучшем случае 30 - 40 процентов от нее.

Вы лучше скажите, что вы хотите получить? Для свинцовых АКБ можно сделать 2 устройства.

1. Заряжать АКБ током 0.1 от емкости в течении 16 часов с ограничением напряжения на уровне 14 в. Для этого случая Ардуино вообще не нужна.

2. Устранять сульфатацию АКБ. Зарядка током 100 ма в течении недели. Для этого способа не нужен вообще ШИМ стабилизатор. Мощность потребления будет маленькая и ШИМ не нужен.

3. Совместить 1 и 2 вариант в одном устройстве. Для этого нужно только собрать 1 и 2 и поставить тумблер. Контроллер тоже не нужен.

alex_r61
alex_r61 аватар
Offline
Зарегистрирован: 20.06.2012

А готовые апноуты от Atmel никто не пробовал почитать, причём по нашенски :) http://www.gaw.ru/html.cgi/txt/app/micros/avr/index.htm

Обратите внимание на AVR450: Зарядное устройство для аккумуляторов SLA (кислотный), NiCd, NiMH и Li-ion.

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Anton_Kos87 пишет:

а что если разобратся с этим:

http://www.instructables.com/id/ARDUINO-SOLAR-CHARGE-CONTROLLER-Version-20/

Такого варианта ещё не видел )  Видел только более сложный ...

Но он походу PWM а не MPPT ...

Схема управления полевиком кстати как у меня ...

За ссылку спасибо - изучаю ...

Tomasina
Tomasina аватар
Offline
Зарегистрирован: 09.03.2013

Вот этот чувак несколько лет отлаживает MPTT-контроллер на базе arduino: http://www.youtube.com/playlist?list=PLjzGSu1yGFjWv4KeN-7TSYeQIcicM9Ghl

deserteagle3113
Offline
Зарегистрирован: 07.12.2015

Tomasina пишет:
Вот этот чувак несколько лет отлаживает MPTT-контроллер на базе arduino: http://www.youtube.com/playlist?list=PLjzGSu1yGFjWv4KeN-7TSYeQIcicM9Ghl

Знаем такого )  Жалко не на русском)

slider
Offline
Зарегистрирован: 17.06.2014

заглохла темка. возможно дешевле купить еще СБ (уже попадаются (на месте в наличии) 100вт монокристалл за 5тр) , чем тратить ресурсы на MPPT.

Т.к. интерес еще был, провел поиски на Али:

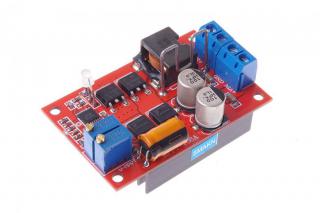

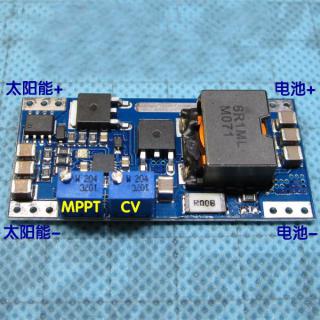

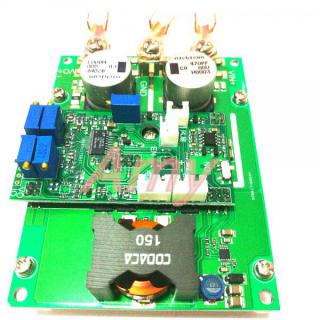

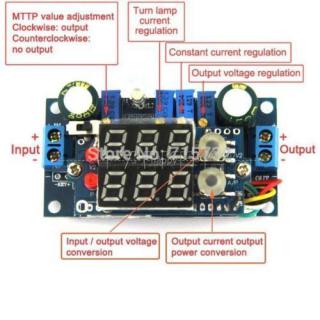

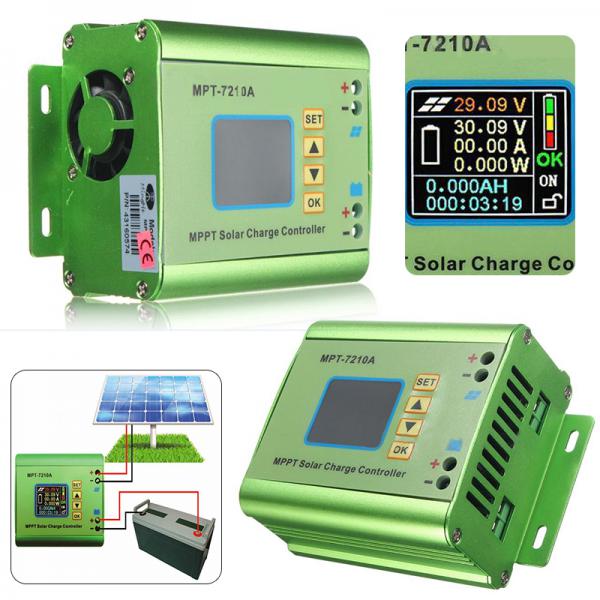

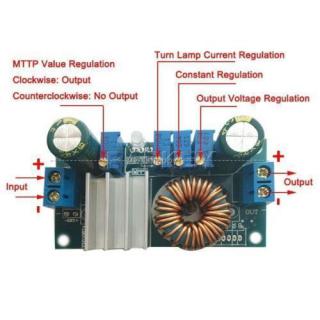

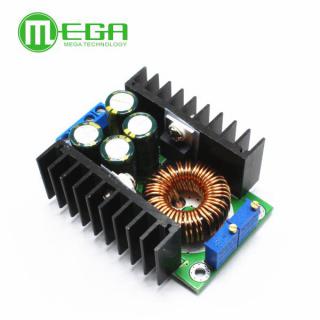

появилось много модулей mppt от 5А  -  450руб  / 650р



https://ru.aliexpress.com/item/5A-MPPT-Solar-Panel-Controller-DC-DC-6V-36V-to-1-25-32V-5v-12v-24v/32719658767.html

высокочастотные

5А - 650руб

https://ru.aliexpress.com/item/DC-to-DC-Converter-8-28V-to-5-26V-5A-Solar-Charging-plate-MPPT-Voltage-regulator/32753556155.html

5А - 1100р

https://www.aliexpress.com/item-img/BQ24650-MPPT-Solar-Panel-Lithium-Lead-acid-Battery-Charging-Board-Controller-5A-12V-6V-3-7V/32715786472.html

до 20А  за 4тр

https://ru.aliexpress.com/item/DC-DC-automatic-lifting-module-LT8705-solar-energy-MPPT-charging-0-5-20A-3-75V/32816442285.html



ну и готовые решения 10А  за 1,9тр  полагаю с многоступенчатой зарядкой АКБ +  естественно температурная коррекция АКБ.

https://ru.aliexpress.com/item/LCD-Display-Solar-Controllers-MPPT-Solar-Panel-Charge-Controller-24-36-48-60-72V-10A-Boost/32817918185.html



видимо приплод от mppt совсем оказался мал что темка заглохла. (не берем в расчет если у кого большие панели для 24в системы, а пытаются использовать в слабых 12в системах - это не сбалансировано)

Итак, при 18в панелях , если точка макс. мощн. 16в  (+сколько еще в проводах осядет), а надо докидывать аккумы до 14,4-14,7в  по уму разуму на 2-4часа иль больше , то это лишь мизерная разница 1-1,5в  которая тратится на КПД преобразователя и в итоге мы мало что получим. Пэтому много лет и применяю PWM контроллеры в 1,2КВт СБ   24в система (ток с панелей бывает до 36А, mppt контроллер на такие токи 40-50A - как-то не рентабельно 7-12тр. для простого часного дома, во столько же обойдется 200вт СБ) .  В пасмурную погоду вообще ловить нечего , ток с панелей падает в 10-30раз ,( т.е. имеем каплю+еще теоретически ничтожных 5-10% , которые ну никак нас не спасут)

немного другое дело если надо поддерживать долгое 13,75в (там еще 1вольт выгадается)   , и если напряжение просело до 12в (хотя это кратковременное и редкое явление, что не стоит его брать, иначе в такой слабой автономке где это частое явление , аккумы долго не живут)



Короче что хотел сказать , дешевле китайцев врят-ли получиться сделать,

но ради эксперимента , простоты, функциональности, и приемлемой мощности свыше 10A , что если сделать на базе ардуино, какого нибудь дисплея и дешевых модулей dc dc 9-12А, иль даже cc cv  ?

 те что по 200руб



кто нить пробовал?

жаль конечно что такие модули негодятся для 24в системы. (в мороз , напряженые с 2-х 36-элементных панелей поднимается с 40-44-48в  до 50-52вольта!)
