Материалы по сборке схем для начинающего
- Войдите на сайт для отправки комментариев
Пт, 19/06/2015 - 09:12
Всем привет!
Так получилось, что мне разработчику пришлось столкнуться с аппаратной частью совершенно незнакомой для меня. Подскажите с чего начать. Интересуют простые вопросы. Например:

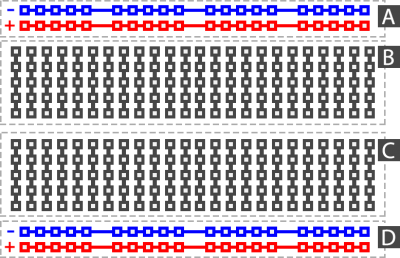

Как связаны между собой поля в Breadboard?
Каким образом и зачем в схему включаются резистры?
На второй вопрос отвечать не возьмусь, весьма он обширен.
Спасибо и за первый)
Каким образом и зачем в схему включаются резистры?
На второй вопрос отвечать не возьмусь, весьма он обширен.
А зря! Есть емкое выражение - Закон Ома!!! Которое связывает ТОК и НАПРЯЖЕНИЕ. Для любого РЭ есть режимы тока и напряжения, собственно все остальное из этого закона :)
Если Вы разработчик ПО (программист), то выглядит так:
резисторы - переменные
конденсаторы - массивы
транзисторы - функции
диоды - условия switch, if
Закон Ома знаком. то есть чтобы понизить силу тока включаем в цепь резистор.
Скажем в этой схеме:
R1, R2, R3, R4 служат именно для понижения тока.
А вот зачем тут R6, R7 ?
забейте в поиск "подтягивающие резисторы"
Если Вы сантехник, то выглядит так:
резисторы - поперечное сечение труб ( диффузоры )
конденсаторы - расширительный-накопительный бак ( бачок унитаза )
транзисторы - редуктор давления
диоды - обратный клапан
:)
R1, R2, R3, R4 служат именно для понижения тока.
....для задания-ограничения рабочего тока светодиодов - так корректнее
А вот зачем тут R6, R7 ?
....для учтановки токового режима измерительного элемента датчика
Спасибо, для начала более-менее достаточно. Теперь попробую почитать литературу
вот еще по теме , рекомендую прочитать 2 раза, и отложить до лучших времен. т.е. до того момента, когда будит приходить понимание (Закон Ома).
ЗЫ А в схемке R5 случаем на длинную линию не нагружен? типа провода, для выноса датчика во взрывоопасную зону?
R7 - задатчик тока измерительной головы , R5R6 - делитель сигнала датчика по напруге на 2.....
.....зачем ?
для выноса датчика во взрывоопасную зону?
вот еще по теме
зачем пугаешь ТС ТЭРЦом ? :)
вот еще по теме
зачем пугаешь ТС ТЭРЦом ? :)
ну, типа... сам пользуюсь на подсознательном уровне :) Т.е. на автомате – входные, выходные, проходные параметры … Явно, я думаю, вообще никто не использует и не считает ИМХО.
честно - удивил !
подсознательный уровень = в крови ? нет ?
ты лукавишь.... ток СД ты всегда просчитываешь... Жалко же СД ?
....без знания ТЫРЦов - схему не построить :(
честно - удивил !
подсознательный уровень = в крови ? нет ?
ты лукавишь.... ток СД ты всегда просчитываешь... Жалко же СД ?
....без знания ТЫРЦов - схему не построить :(
в смысле сперва считаю, а потом понимаю - опа, четырехполюсник :)
честно - удивил !
подсознательный уровень = в крови ? нет ?
ты лукавишь.... ток СД ты всегда просчитываешь... Жалко же СД ?
....без знания ТЫРЦов - схему не построить :(
в смысле сперва считаю, а потом понимаю - опа, четырехполюсник :)
словами уважаемого Пухлявого - ГЫ !
1, 2, 3, 4-полюсники являются именно 4хполюсниками , а остальные - 5, 6, 7, ...... полюсники приводятся силой мысли к 4-ёх полюсникам... Нет ?
то что ты знаешь - не знают спрашивающие ! оченно жаль !
Спасибо, для начала более-менее достаточно. Теперь попробую почитать литературу
зачем пробовать ? надо читать и читать....
словами уважаемого Пухлявого - ГЫ !
1, 2, 3, 4-полюсники являются именно 4хполюсниками , а остальные - 5, 6, 7, ...... полюсники приводятся силой мысли к 4-ёх полюсникам... Нет ?
то что ты знаешь - не знают спрашивающие ! оченно жаль !

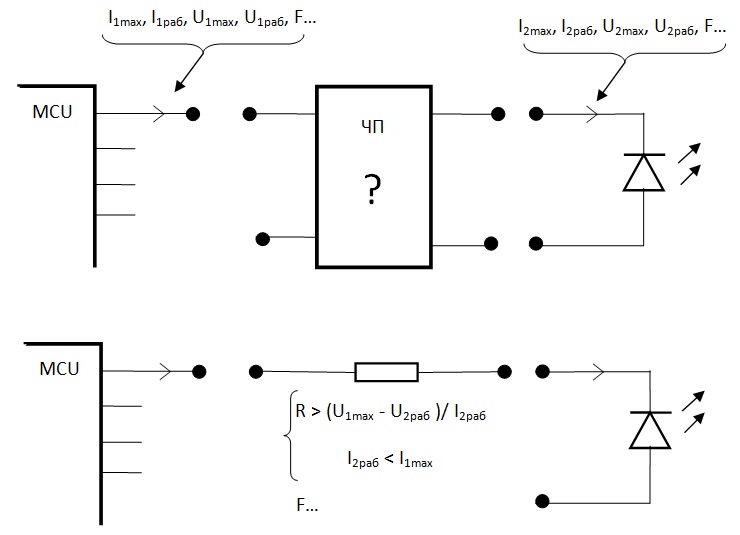

и это маленький кусочеГ элементарных расчетов ЧП :)
