Знатоки принципиальных схем, прошу помощи!
- Войдите на сайт для отправки комментариев
Втр, 03/05/2016 - 20:08
Как на принипиальной схеме корректно, в соответсвии с ГОСТ, изобразить непосредственно плату ардуино уно, задействованную в проекте? Заранее спасибо за помощь!
в виде электронного блока с нумерованными и именованными разъёмами/выводами

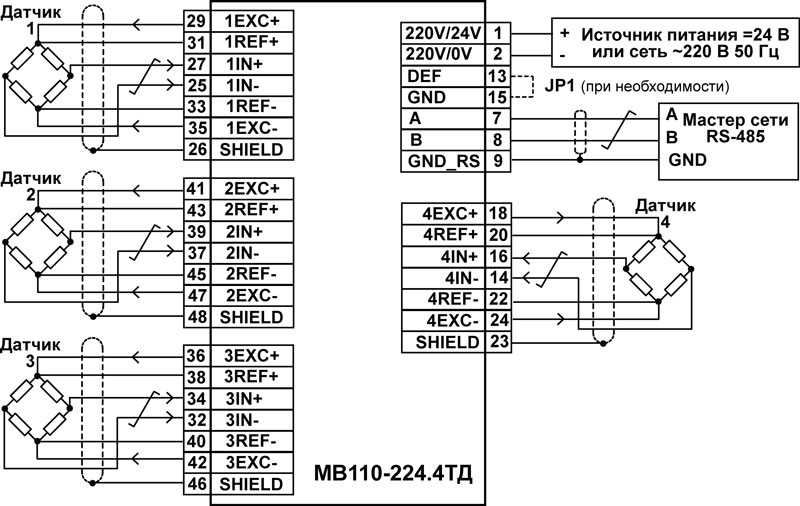

примеры
