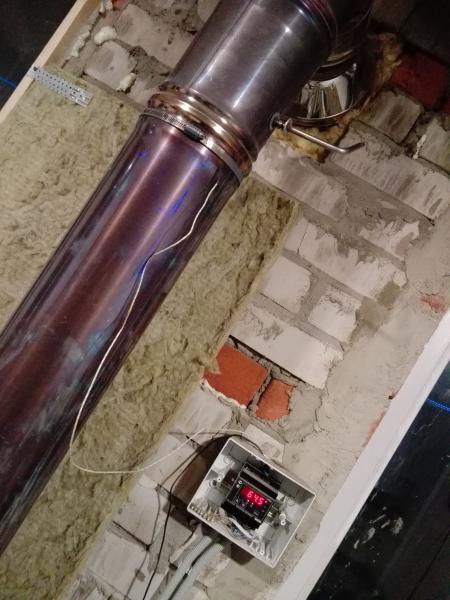

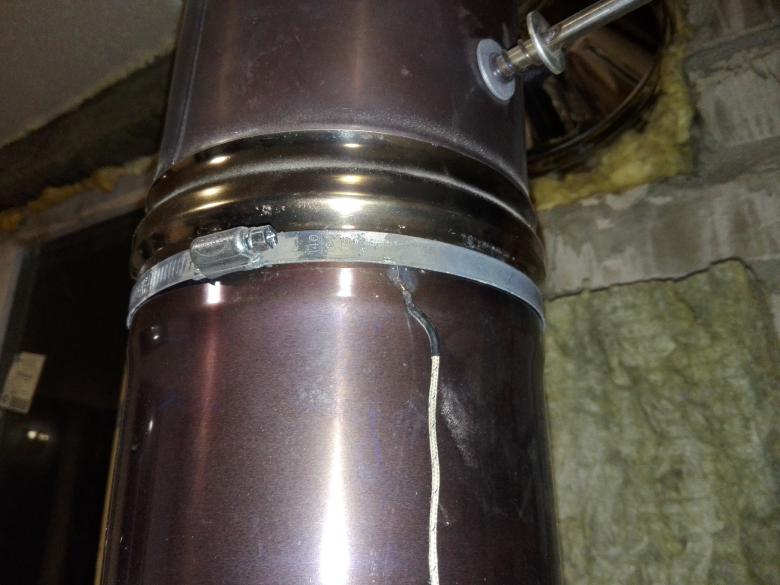

Итак занялся автоматизацией. Все в стадии разработки... Будет перенесено на одну плату после отладки.

Имеется:

1. Arduino UNO

2. Часы реального времени I2C

3. Энкодер

4. Дисплэй 4х20 I2C

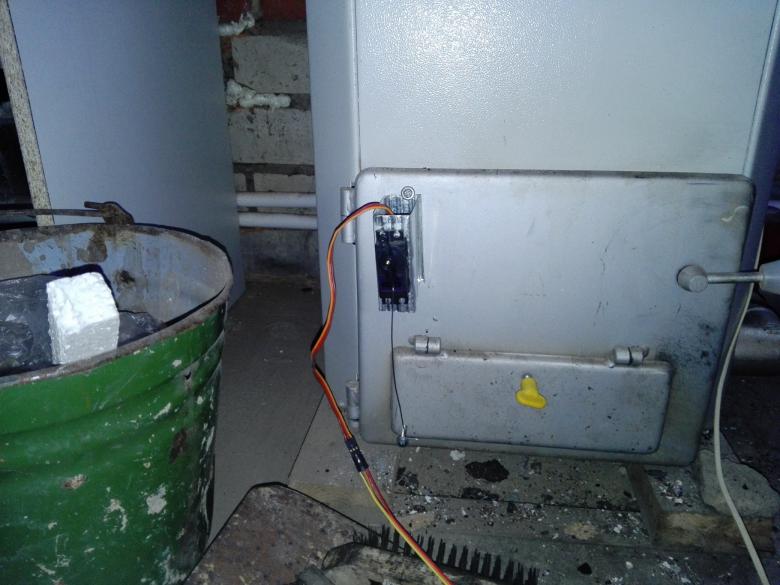

5. Серва привод

6. Блок реле и пищялка

Вот что получилось:

#include <Servo.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#include <RotaryEncoder.h>

#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

#if defined(ARDUINO_ARCH_SAMD)
#define Serial SerialUSB
#endif

#if defined(ARDUINO) && ARDUINO >= 100
#define printByte(args)  write(args);
#else
#define printByte(args)  print(args,BYTE);
#endif

Servo zaslonka;// Servo
RTC_DS1307 rtc; // Clok + EEPROM
LiquidCrystal_I2C lcd(0x3F, 20, 4); // Устанавливаем дисплей 2004 Evro

byte cel[8]  = // символ градуса
{
  0b01000,
  0b10100,
  0b01000,
  0b00000,
  0b00000,
  0b00000,
  0b00000,
  0b00000
};

byte rus_i[8] = // И - матрица
{ B10001,
  B10001,
  B10011,
  B10101,
  B11001,
  B10001,
  B10001,
  B00000,
};

byte rus_yy[8] = // Ы - матрица
{ B10001,
  B10001,
  B10001,
  B11101,
  B10011,
  B10011,
  B11101,
  B00000,
};

byte rus_p[8] = // П - матрица
{ B11111,
  B10001,
  B10001,
  B10001,
  B10001,
  B10001,
  B10001,
  B00000,
};

byte rus_ya[8] = // Я - матрица
{ B01111,
  B10001,
  B10001,
  B01111,
  B00101,
  B01001,
  B10001,
  B00000,
};

byte rus_g[8] = // Г - матрица
{ B11111,
  B10001,
  B10000,
  B10000,
  B10000,
  B10000,
  B10000,
  B00000,
};
byte rus_l[8] = // Л - матрица
{ B00110,
  B01001,
  B01001,
  B01001,
  B01001,
  B01001,
  B10001,
  B00000,
};


float temp1 = 20.0; //Температура в комнате
float temp2 = 10.0; //Температура носителя Out
float temp3 = 10.0; //Температура носителя In

int temp_max = 95; // Максимальная температура аварии
int temp_min = 35; // Минимальная температура (котел холодный) насос выключяется
int temp_val = 60; //Установленная температура
long temp_oldtime = 0; // Предыдущее время замера для определения остывания


int rezhim = 2; // Режимы котла 0 - котел холодный, 1- растопка, 2 - Нормальная работа, 3 - Режим тления, 4 - Перегрев !!!
// 5 - Oxлаждение

int zaslonka_val; // положение заслонки 120 -закрыта 0 - открыта
int zaslonka_min = 0; // Заслонка закрыта
int zaslonka_max = 155; // Заслонка открыта

int rezis = 5; //Градусы регулировки +-

char KeyPressed = 'N'; // Текущая нажатая кнопка клавиатуры

int knopka = 5; // кнопка энкодера
int POMPA = 6;
int BEEPER = 4;
int RELE = 7;
int SERVO = 3;

RotaryEncoder encoder(A2, A3); //устанавливаем A2, A3 порты для энкодера
int result = -1;
long lcdUpdate;

DeviceAddress sensor1 = {0x28, 0xFF, 0xB6, 0xFB, 0x80, 0x16, 0x04, 0x3B}; // адреса градусников.
DeviceAddress sensor2 = {0x28, 0xFF, 0xEE, 0x20, 0x82, 0x16, 0x04, 0x4A};
DeviceAddress sensor3 = {0x28, 0xFF, 0x49, 0xF9, 0x80, 0x16, 0x04, 0xF5};

char* rezhim_t[] = {"KOTE\x0E OCTAHOB\x0E""EH", "PACTO\x0CKA...      ", "HOPMA...     ", "T\x0E""EH\x09""E...     ", "\x0C""EPE\x0DPEB!!!     ", "OCT\x0A""BAH\x09""E...    "}; //Названия режимов

void setup()
{
  sensors.begin(); // Запуск температуры
  sensors.setResolution(sensor1, 12); // 12 bit
  sensors.setResolution(sensor2, 12); // 12 bit
  sensors.setResolution(sensor3, 12); // 12 bit

  Serial.begin(9600);

  if (! rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while (1){
      tone(BEEPER, 900, 10);
      }; // stop! No time!
  }
  if (! rtc.isrunning()) {
    Serial.println("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
    // This line sets the RTC with an explicit date & time, for example to set
    // January 21, 2014 at 3am you would call:
    // rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
  }
  lcd.init();
  lcd.backlight();
  lcd.createChar(0, cel); // - прописываем символы
  lcd.createChar(1, rus_i);
  lcd.createChar(2, rus_yy);
  lcd.createChar(3, rus_ya);
  lcd.createChar(4, rus_p);
  lcd.createChar(5, rus_g);
  lcd.createChar(6, rus_l);

  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("3A\x0DPY3KA...");


  zaslonka.attach(SERVO); // Иницилизация серво
  zaslonka.write(zaslonka_max); // Установка заслонки в открыто
  pinMode(knopka, INPUT);
  digitalWrite(knopka, HIGH);
  pinMode(POMPA, OUTPUT);
  digitalWrite(POMPA, HIGH);


  lcd.clear();

  temp_min =  rtc.readnvram(0); //Чтение из ЕЕПРОМ
  temp_val = rtc.readnvram(1);
  zaslonka_val = rtc.readnvram(2);
  rezis = rtc.readnvram(4);
}


void loop()
{
  temeratura_in(); // запрос температуры
  zaslonka_move(); // перемещение заслонки от температуры
  GetKey();
  if (KeyPressed == 'M') {
    menuSetup();
  }
  if (KeyPressed == 'X') {
    // menuRabotaMode();
  }

  if (temp2 > temp_min) {
    digitalWrite(POMPA, LOW); //Включение помпы отопления
  }
  else {
    digitalWrite(POMPA, HIGH); //Выключение помпы отопления
  }

  if (temp2 <= temp_min) { // Eсли температура мненьше минимум то Котел остановлен...
    rezhim = 0;
    temp_oldtime = millis();
  }
  if (temp2 > temp_min && temp2 < 60) { // Eсли температура мненьше нормы но выше минимальной то растопка...
    rezhim = 1;

  }
  if (temp2 <= (temp_val + rezis) && temp2 >= (temp_val - rezis)) { // Eсли температура мненьше норма то работа...
    rezhim = 2;
    temp_oldtime = millis();
  }
  if (temp2 > (temp_val + 10) && temp2 < temp_max) { // Eсли температура выше нормы то тление...
    rezhim = 3;
  }
  if (temp2 > temp_max) { // Eсли температура выше max то Stop...
    rezhim = 4;
    tone(BEEPER, 500, 20);
  }
  if (temp2 == temp_val) temp_oldtime = millis(); // Сохраняем время температуры заданной

  if (temp2 < (temp_val - rezis) && temp2 > (temp_min) && ((millis() - temp_oldtime) >= 1200000)) { // Если в течении 20 минут температура опустилась ниже резиса то режим остывания
    rezhim = 5;
    tone(BEEPER, 500, 20);
  }

  if (millis() - lcdUpdate >= 100) // обновление дисплея
  {
    dislay();
    lcdUpdate = millis(); // Обновляем время для дисплэя
  }

}

void zaslonka_move() {
  zaslonka_val = temp2;            // Присвоение температуры с датчика выхода воды из котла
  zaslonka_val = map(zaslonka_val, (temp_val - rezis), (temp_val + rezis), zaslonka_max,zaslonka_min); // Пересчет температуры в соотношении с углом поаорота
  zaslonka_val = constrain(zaslonka_val, zaslonka_min, zaslonka_max);
  if (rezhim == 0 || rezhim == 3 || rezhim == 4 || rezhim == 5 )  zaslonka_val = zaslonka_min; // Заслонка закрыта
  if (rezhim == 1) zaslonka_val = zaslonka_max; // Заслонка открыта
  zaslonka.write(zaslonka_val);  // Перемещение заслонки

}

void  menuSetup() {
menu_m:

  result = 0;
  int menuSetupMode = 1;
  lcd.clear();
  lcd.setCursor(5, 0);
  lcd.print ("HACTPO\x09KA");
  lcd.setCursor (0, 1);
  lcd.print (char(126));
  lcd.print ("BPEM\x0B");
  lcd.setCursor (0, 2);
  lcd.print (" TEM\x0C""EPATYPA");
  lcd.setCursor (0, 3);
  lcd.print (" COXPAHEH\x09""E");
  lcd.setCursor (14, 1);
  lcd.print (" B\x0AXOD");

  delay (300);// От проскакивания кнопки

  while (1 == 1) {

    static int pos = 0;
    encoder.tick();
    int newPos = encoder.getPosition();

    if (pos < newPos) result++;//  |
    if (pos > newPos) result--;//  | крутим меню по кругу
    if (result > 3) result = 0;//  |
    if (result < 0) result = 3;//  |

    if (pos != newPos) {
      pos = newPos;
      if (millis() - lcdUpdate >= 100) // обновление дисплея
      {
        lcd.setCursor(0, 1); // Стираем стрелки
        lcd.print (" ");
        lcd.setCursor(0, 2);
        lcd.print (" ");
        lcd.setCursor(0, 3);
        lcd.print (" ");
        lcd.setCursor(14, 1);
        lcd.print (" ");

        switch (result) { // Выбираем пункт и ставим стрелку
          case 0: //  Выбор установки времени
            lcd.setCursor(0, 1);
            lcd.print (char(126));
            break;
          case 1: // Выбор установки температуры
            lcd.setCursor(0, 2);
            lcd.print (char(126));
            break;
          case 2: // Сохранение настроек в ЕЕПРОМ
            lcd.setCursor(0, 3);
            lcd.print (char(126));
            break;
          case 3: // выход из меню
            lcd.setCursor(14, 1);
            lcd.print (char(126));
            break;
        }
        lcdUpdate = millis(); // Обновляем время для дисплэя
      }
    }
    GetKey(); // Нажата та ли кнопка на энкодере

    if (KeyPressed == 'X' && result == 0) { //  Выбор установки времени
      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print (" HACTPO\x09KA BPEMEH\x09  ");
      lcd.setCursor(6, 2);
      DateTime now = rtc.now();
      int setupHour = now.hour();
      int setupMinute = now.minute();
      int menuSetupDataMode = 1; // Подменю 1 -Чясы 2 - минуты 0 - Выход
      if (setupHour < 10) lcd.print ('0');
      lcd.print (setupHour);
      lcd.print(":");
      if (setupMinute < 10) lcd.print ('0');
      lcd.print (setupMinute);
      lcd.setCursor(8, 2);
      lcd.blink_on();
      if (menuSetupDataMode == 1) {
        while (menuSetupDataMode != 0) {
          static int pos = 0;
          encoder.tick();
          int newPos = encoder.getPosition();
          if (pos < newPos) setupHour++;    //  |
          if (pos > newPos) setupHour--;    //  | крутим меню по кругу чясы
          if (setupHour > 23) setupHour = 0;//  |
          if (setupHour < 0) setupHour = 23;//  |
          if (pos != newPos) {
            pos = newPos;
            if (millis() - lcdUpdate >= 100) // обновление дисплея
            {
              lcd.setCursor(6, 2); //
              if (setupHour < 10) lcd.print ('0');
              lcd.print (setupHour);
              lcdUpdate = millis(); // Обновляем время для дисплэя
            }
          }
          GetKey();
          if (KeyPressed == 'X') {
            menuSetupDataMode ++;
            delay (50);
            lcd.blink_off();
            break;
          }
        }

      }
      if (menuSetupDataMode == 2) {
        lcd.setCursor(11, 2);
        lcd.blink_on();
        while (menuSetupDataMode != 0) {
          static int pos = 0;
          encoder.tick();
          int newPos = encoder.getPosition();
          if (pos < newPos) setupMinute++;      //  |
          if (pos > newPos) setupMinute--;      //  | крутим меню по кругу минуты
          if (setupMinute > 59) setupMinute = 0;//  |
          if (setupMinute < 0) setupMinute = 59;//  |
          if (pos != newPos) {
            pos = newPos;
            if (millis() - lcdUpdate >= 100) // обновление дисплея
            {
              lcd.setCursor(9, 2); // Стираем стрелки
              if (setupMinute < 10) lcd.print ('0');
              lcd.print (setupMinute);
              lcdUpdate = millis(); // Обновляем время для дисплэя
            }
          }
          GetKey();
          if (KeyPressed == 'X') {
            menuSetupDataMode ++;
            delay (50);
            lcd.blink_off();
            break;
          }
        }
      }
      if (menuSetupDataMode == 3) { // Третие нажатие
        rtc.adjust(DateTime(2016, 12, 20, setupHour, setupMinute, 0));
        DateTime now = rtc.now();
        lcd.clear();
        lcd.setCursor(1, 2);
        lcd.print("BPEM\x0B YCTAHOB\x0E""EHO");
        delay(1500);
      }
      result = 1;
      goto menu_m; // переходим в основное меню

    }
    if (KeyPressed == 'X' && result == 1) { // Выбор установки температуры
      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print ("HACTPO\x09KA TEM\x0C""EPATYP");
      int setupTemp_val = temp_val;
      int setupTemp_min = temp_min;
      int setupTemp_rezis = rezis;
      int menuSetupDataMode = 1; // Подменю 1 - температура носителя 2 - температура отключения насоса 0 - Выход
      lcd.setCursor(0, 1);
      lcd.print ("TEM\x0C""EPATYPA HOP. ");
      lcd.setCursor(16, 1);
      lcd.print (setupTemp_val);
      lcd.setCursor(0, 2);
      lcd.print ("TEM\x0C""EPATYPA M\x09H. ");
      lcd.setCursor(16, 2);
      lcd.print (setupTemp_min);
      lcd.setCursor(0, 3);
      lcd.print ("\x0D""ETEPE3\x09""C        ");
      if (setupTemp_rezis < 10) {
        lcd.setCursor(16, 3);
        lcd.print (" ");
        lcd.print (setupTemp_rezis);
      } else {
        lcd.setCursor(16, 3);
        lcd.print (setupTemp_rezis);
      }
      lcd.setCursor(18, 1);
      lcd.blink_on();
      if (menuSetupDataMode == 1) {
        while (menuSetupDataMode != 0) {
          static int pos = 0;
          encoder.tick();
          int newPos = encoder.getPosition();
          if (pos < newPos) setupTemp_val++;    //  |
          if (pos > newPos) setupTemp_val--;    //  | крутим меню по кругу чясы
          if (setupTemp_val > 90) setupTemp_val = 40;//  |
          if (setupTemp_val < 40) setupTemp_val = 90;//  |
          if (pos != newPos) {
            pos = newPos;
            if (millis() - lcdUpdate >= 100) // обновление дисплея
            {
              lcd.setCursor(16, 1); //
              lcd.print (setupTemp_val);
              lcdUpdate = millis(); // Обновляем время для дисплэя
            }
          }
          GetKey();
          if (KeyPressed == 'X') {
            menuSetupDataMode ++;
            delay (50);
            break;
          }
        }

      }
      if (menuSetupDataMode == 2) {
        lcd.setCursor(18, 2);
        lcd.blink_on();
        while (menuSetupDataMode != 0) {
          static int pos = 0;
          encoder.tick();
          int newPos = encoder.getPosition();


          if (pos < newPos) setupTemp_min++;      //  |
          if (pos > newPos) setupTemp_min--;      //  | крутим меню по кругу минуты
          if (setupTemp_min > 59) setupTemp_min = 25;//  |
          if (setupTemp_min < 25) setupTemp_min = 59;//  |
          if (pos != newPos) {
            pos = newPos;
            if (millis() - lcdUpdate >= 100) // обновление дисплея
            {
              lcd.setCursor(16, 2); //
              lcd.print (setupTemp_min);
              lcdUpdate = millis(); // Обновляем время для дисплэя
            }
          }
          GetKey();
          if (KeyPressed == 'X') {
            menuSetupDataMode ++;
            delay (50);
            break;
          }
        }
      }
      if (menuSetupDataMode == 3) {
        lcd.setCursor(18, 3);
        lcd.blink_on();
        while (menuSetupDataMode != 0) {
          static int pos = 0;
          encoder.tick();
          int newPos = encoder.getPosition();
          if (pos < newPos) setupTemp_rezis++;    //  |
          if (pos > newPos) setupTemp_rezis--;    //  | крутим меню по кругу чясы
          if (setupTemp_rezis > 15) setupTemp_rezis = 0;//  |
          if (setupTemp_rezis < 0) setupTemp_rezis = 15;//  |
          if (pos != newPos) {
            pos = newPos;
            if (millis() - lcdUpdate >= 100) // обновление дисплея
            {
              if (setupTemp_rezis < 10) {
                lcd.setCursor(16, 3);
                lcd.print (" ");
                lcd.print (setupTemp_rezis);
              } else {
                lcd.setCursor(16, 3);
                lcd.print (setupTemp_rezis);
              }
              lcdUpdate = millis(); // Обновляем время для дисплэя
            }
          }
          GetKey();
          if (KeyPressed == 'X') {
            menuSetupDataMode ++;
            delay (50);
            break;
          }
        }

      }
      if (menuSetupDataMode == 4) { // Четвертое нажатие
        lcd.clear();
        lcd.blink_off();
        lcd.setCursor(0, 2);
        lcd.print("TEM\x0C""EPATYPA 3A\x0C\x09""CAHA");
        temp_val = setupTemp_val;
        temp_min = setupTemp_min;
        rezis = setupTemp_rezis;
        delay(1500);
      }
      result = 0;
      goto menu_m; // переходим в основное меню
    }
    if (KeyPressed == 'X' && result == 2) { // Сохранение настроек в ЕЕПРОМ
      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print (" COXPAHEH\x09""E HACTPOEK ");
      rtc.writenvram(0, temp_min);
      rtc.writenvram(1, temp_val);
      rtc.writenvram(2, zaslonka_val);
      rtc.writenvram(4, rezis);

      delay(250);
      lcd.setCursor(7, 2);
      lcd.print ("\x0DOTOBO!");
      delay(1500);

      result == 0;
      goto menu_m; // переходим в основное меню
    }
    if (KeyPressed == 'X' && result == 3) { // выход из меню
      lcd.clear();
      return;
    }

  }
}

void GetKey() {

  KeyPressed = 'N'; // Ничего не нажато!!!
  if (digitalRead(knopka) == LOW) {
    KeyPressed = 'X'; // Нажата коротко
    delay (100);
    if (digitalRead(knopka) == LOW) {
      delay (100);
      if (digitalRead (knopka) == LOW) {
        delay (100);
        if (digitalRead (knopka) == LOW) {
          delay (100);
          if (digitalRead (knopka) == LOW) {
            delay (100);
            if (digitalRead (knopka) == LOW) {
              delay (100);
              KeyPressed = 'M'; // Длительное нажатие кнопки
            }
          }
        }
      }
    }
    return;
  }
}


void temeratura_in() // Чтение датчиков температуры
{
  sensors.requestTemperatures();
  temp1 = sensors.getTempCByIndex(2);
  temp2 = sensors.getTempCByIndex(1) + 2.50; // Коррекция температуры на 2.5 гр.
  temp3 = sensors.getTempCByIndex(0);
  // Serial.println (temp2);
}
void time_out()  // Вывод Времени
{
  lcd.setCursor(15, 0);
  DateTime now = rtc.now();

  if (now.hour() < 10 ) {
    lcd.print('0');
  }
  lcd.print(now.hour(), DEC);

  lcd.print(':');

  if (now.minute() < 10 ) {
    lcd.print('0');
  }
  lcd.print(now.minute(), DEC);
}

void dislay() //Обновление основного дисплэя
{
  time_out();
  lcd.setCursor(0, 0);
  lcd.print("DOM: ");
  lcd.print(temp1, 1); // Выводм тепературу xx.x Комнатная
  lcd.print ("\x08 ");

  lcd.setCursor(0, 1);
  lcd.print("B\x0A""X: ");
  lcd.print(temp2, 1); // Выводм тепературу xx.x Выход из котла
  lcd.print ("\x08 ");

  lcd.setCursor(12, 1);
  lcd.print ("YCT: ");
  lcd.print(temp_val, 1); // Выводм тепературу xx.x Установленная рабочяя
  lcd.print ("\x08");

  lcd.setCursor(0, 2);
  lcd.print("BXO: ");
  lcd.print(temp3, 1); // Выводм тепературу xx.x Вход в котел
  lcd.print ("\x08");

  lcd.setCursor(12, 2);
  lcd.print ("M\x09H: ");
  lcd.print(temp_min, 1); // Выводм тепературу xx.x Минимальная для отключения насоса
  lcd.print ("\x08");


  lcd.setCursor(0, 3);
  lcd.print(rezhim_t[rezhim]); // Вывод режима работы

  if (zaslonka_val == zaslonka_max) { // Температура меньше минимальной заслонка открыта
    lcd.setCursor(16, 3);
    lcd.print("   |");
  } else {
    if (zaslonka_val == zaslonka_min ) { // Температура выше максимальной заслонка закрыта
      lcd.setCursor(16, 3);
      lcd.print("   -");
    } else {
      if (zaslonka_val > 100) { // Вывод в градусах угла сервопривода
        lcd.setCursor(16, 3);
        lcd.print(zaslonka_val);
        lcd.print (char(223));
      }
      if (zaslonka_val < 100) {
        lcd.setCursor(16, 3);
        lcd.print(" ");
        lcd.print(zaslonka_val);
        lcd.print (char(223));
      }
      if (zaslonka_val < 10) {
        lcd.setCursor(16, 3);
        lcd.print("  ");
        lcd.print(zaslonka_val);
        lcd.print (char(223));
      }
    }
  }
}

Жду критики оптимизации и возможно новых функций...

P.S. Пишу первый раз т.ч. не обесудьте...
