Вопросы от нуба.

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

Уровень программирования: писал примитивных ботов на C для lineage 2.
Уровень  знания железа: Моксимум что я паял это схему из 5 сведодиодов для подсветки цветка. Сегодня узнал о существовании Breadboard. 3 раза жарил видеокарты. 1 раз даже успешно. Закон Ома знаю. Индуктивность, реактивное сопротивление и т.д. нет.

Начал осваивать Arduino Pro Micro.
Успешно спёр чужой код по мониторингу оборотов вентилятора. Разобрался с ШИМ.

В процессе возникла куча вопросов:
1)Подключаю плату к USB(питание и данные), по виртуальному com порту плата ничего не отдаёт. Заливаю скетч-данные пошли. После отключения питания ситуация повторяется. Почему плата не стартует сама? Прошивка слетает или ей команда какая-то нужна?

21)Где взять Datasheet? Я нашёл 2-х видов. 1-й в лучшем случае описание выводов, для чего они предназначены, но без указаний предельных значений(сколько можно записать от ардуины?, какие напряжение можно подавать на входные порты?)
2-й вариант наоборот, настолько крут, что я даже не стал пытаться разобраться.

3)Можете посоватевоть стартовый набор электронных компонентов(в планах полив цветов и управление водяным охлаждением компа)? а то я подтягивающий резистор дома с трудом нашёл. И то не 10 кОм как надо, а 2.2 кОм.

4)Как можно реализовать датчик протечки диэлектрической жидкости?

5)Какой кабель купить для подключения датчиков в доме?





Ворота
Ворота аватар
Offline
Зарегистрирован: 10.01.2016

Alexey Borisov пишет:

Вопросы от нуба.

Ближайший День Святого Нуба - 1-ое августа.

Гриша
Offline
Зарегистрирован: 27.04.2014

Alexey Borisov, вопросы не нубские, нубу ответы не понять. Arduino Pro Micro - это набор разных деталек со своими даташитами, в основе МК - у него свой даташит на 500+ листов. В общем, тренируйтесь на простых примерчиках, коих в открытом доступи как грязи.

ЗЫ Ворота, +1

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

Гриша пишет:
общем, тренируйтесь на простых примерчиках, коих в открытом доступи как грязи.

А как в процессе не пожечь ардуинку?

Что можно\нельзя цеплять к выходам\входам?

b707
Онлайн
Зарегистрирован: 26.05.2017

Alexey Borisov пишет:

Что можно\нельзя цеплять к выходам\входам?

Подавать на пин не более напряжения питания, номинальная нагрузка на пин - 20ма. предельная -40 мА, суммарная на все пины - вроде бы 200

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

С первым вопросом разобрался. Надо было переоткрыть мониторинг COM порта.

На чём тренироваться? у меня есть светодиоды, дофига древних транзисторов и конденсаторов одно 2.2ком сопротивление. Россыпь сопротивлений на единицы Ом.
Похоже до закупки в магазине тренироваться больше неначем.

b707
Онлайн
Зарегистрирован: 26.05.2017

Alexey Borisov пишет:

С первым вопросом разобрался. Надо было переоткрыть мониторинг COM порта.

На чём тренироваться? у меня есть светодиоды, дофига древних транзисторов и конденсаторов одно 2.2ком сопротивление. Россыпь сопротивлений на единицы Ом.
Похоже до закупки в магазине тренироваться больше неначем.

разберите старый телевизор или приемник - там деталей дофига

Ворота
Ворота аватар
Offline
Зарегистрирован: 10.01.2016

Alexey Borisov пишет:

А как в процессе не пожечь ардуинку?

Честно и серьёзно, безо всякого стёба - никак!

Так что если Вам это интересно - закупайте с запасом. Спалите - главное поймите почему, тогда это (спаление) - нормальная часть учебного процесса.

Гриша
Offline
Зарегистрирован: 27.04.2014

Ворота пишет:

Alexey Borisov пишет:

А как в процессе не пожечь ардуинку?

Честно и серьёзно, безо всякого стёба - никак!

по моим прикидкам я уже спалил примерно на 60тр :))))))))))))))) нынешними деньгами.

upd  если прикидовать паленую мелочь, без крупных аварий... там вообще мрак был... :((((((((((((

triac
triac аватар
Offline
Зарегистрирован: 03.05.2018

Alexey Borisov пишет:

1)Подключаю плату к USB(питание и данные), по виртуальному com порту плата ничего не отдаёт. Заливаю скетч-данные пошли. После отключения питания ситуация повторяется. Почему плата не стартует сама? Прошивка слетает или ей команда какая-то нужна?

Обычно плата Ардуино с прошивкой начинает работать сама при подаче питания. Прошивка сама слететь не может. Возможно, это какой-то нюанс самой Arduino Pro Micro, у меня ее нет под рукой, проверить не могу.

Alexey Borisov пишет:

21)Где взять Datasheet? Я нашёл 2-х видов. 1-й в лучшем случае описание выводов, для чего они предназначены, но без указаний предельных значений(сколько можно записать от ардуины?, какие напряжение можно подавать на входные порты?)

Обычно ардуинщикам хватает распиновки, а все остальные детали можно найти в даташите на микроконтроллер и в схеме самого модуля.

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

Triac, спасибо. Именно такая (подробная) распиновка и нужна была.
А с автозапуском я разобрался. Плата запускалась. А вот чтобы получить данные по виртуальному ком порту надо переоткрыть мониторинг порта или перезалить прошивку.



wdrakula
wdrakula аватар
Онлайн
Зарегистрирован: 15.03.2016

ТС (Топик Стартер, тот, кто начал тему, если еще не в курсе)!

Уважаемый, ты новое хобби для себя открываешь или просто "мимокрокодил"?

Если хобби, то я начальный комплект укажу:

1. Недорогоая паяльная станция с феном, это примерно 3500р на Али.

2. к ней флюс (RMA223) и припой ессно, для выпаивания сложных деталей из мусора еще сплав Розе нужен. Все - примерно на 500р.

3. тестер, можно 838ой за копейки. 200р

4. миниосцил - DSO138  набор для сборки на али - 1000р. Это не осцилограф, в нормальном понимании, но тема необходимая.

5. Логический анализатор SaleaeLogic, самый дешевый - до 24МГц - стоит примерно 350р на али.

6. пассивные компоненты - на али есть наборы сопротивлений, керамики и электролитов. Вот все три набора и нужны. Сам поищи. Резисторы 1/4 Вт - рублей 200, конденсаторы - 100 р керамика и 100р электролиты., не более 500р за все.

7. сама макетка "втыкалка" бреадбоард и провода к ней. - тоже мелочи стоит. Бери две! ;)

8. активные компоненты - транзисторы биполярные и Мосфет-транзисторы - для начала бери штук по 10, биполярники 2n2222a и мосфеты -  если уже купишь паяльную станцию, то сам выдерешь со старых материнок. Гугли ютуб-видео про выпаивание "сдуванием".

9. ардуинские мелочи - часы реального времени, экраны, кнопки, датчики - это уже от твоей фантазии зависит.

=======================================

примерно на 7000 рублей и плюс сами ардуины. Основной упор в "поиграться" делай на Нано, и дешево и полнофункционально. Купи их штук 10 сразу. Экраны 1602 бери сразу с И2С модулями. Очень милая штука для поделок - экран ОЛЕД 128х64 1306, только мелкий очень.

Ну а дальше - изучай С и С++ по Кернигану Ричи и Страуструпу, электронику по Хоровицу и Хиллу. Больше пользуйся Гуглом, чем форумом - раздражать меньше будешь ;)....

Ну, как-то так.

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

+100500 к wdrakula.

Транзисторы, чем выпаивать, тоже с али закажи. Те же универсальные 2n2222 стоють доллар за 100 шт. вместе с доставкой

negavoid
Offline
Зарегистрирован: 09.07.2016

DetSimen пишет:

Те же универсальные 2n2222 стоють доллар за 100 шт. вместе с доставкой

Поддерживаю! 2n2222 - отличный безотказный транзистор - дедушка, примененный в миллионах схем, даже китайцы его не смогли испортить, даже китайские экземпляры безотказны. И хоть его давно уже не используют в промышленности, он всё равно сверхпопулярен и подойдет очень много куда, почти как старый добрый кт315.

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

wdrakula пишет:

ТС (Топик Стартер, тот, кто начал тему, если еще не в курсе)!

Уважаемый, ты новое хобби для себя открываешь или просто "мимокрокодил"?

Если хобби, то я начальный комплект укажу:

1. Недорогоая паяльная станция с феном, это примерно 3500р на Али.

2. к ней флюс (RMA223) и припой ессно, для выпаивания сложных деталей из мусора еще сплав Розе нужен. Все - примерно на 500р.

3. тестер, можно 838ой за копейки. 200р

4. миниосцил - DSO138  набор для сборки на али - 1000р. Это не осцилограф, в нормальном понимании, но тема необходимая.

5. Логический анализатор SaleaeLogic, самый дешевый - до 24МГц - стоит примерно 350р на али.

6. пассивные компоненты - на али есть наборы сопротивлений, керамики и электролитов. Вот все три набора и нужны. Сам поищи. Резисторы 1/4 Вт - рублей 200, конденсаторы - 100 р керамика и 100р электролиты., не более 500р за все.

7. сама макетка "втыкалка" бреадбоард и провода к ней. - тоже мелочи стоит. Бери две! ;)

8. активные компоненты - транзисторы биполярные и Мосфет-транзисторы - для начала бери штук по 10, биполярники 2n2222a и мосфеты -  если уже купишь паяльную станцию, то сам выдерешь со старых материнок. Гугли ютуб-видео про выпаивание "сдуванием".

9. ардуинские мелочи - часы реального времени, экраны, кнопки, датчики - это уже от твоей фантазии зависит.

=======================================

примерно на 7000 рублей и плюс сами ардуины. Основной упор в "поиграться" делай на Нано, и дешево и полнофункционально. Купи их штук 10 сразу. Экраны 1602 бери сразу с И2С модулями. Очень милая штука для поделок - экран ОЛЕД 128х64 1306, только мелкий очень.

Ну а дальше - изучай С и С++ по Кернигану Ричи и Страуструпу, электронику по Хоровицу и Хиллу. Больше пользуйся Гуглом, чем форумом - раздражать меньше будешь ;)....

Ну, как-то так.

Мне нужно реализовать 2 проекта по пол десятка датчиков(температура, поток воды, протечка диэлектрической жидкости) и исполняемых устройств.
И раз уж я разберусь с этим, то хочу сделать автополив цветов т.к. сделать очень просто.
Станет ли это хобби-вопрос.

1-уже купил, когда видеокарту жарил.

2-посмотрю.

3-есть

4-А зачем? Я в электронике не разбираюсь, зачем мне осцил не представляю.

5-посмотрю

6-отец у меня барахольщик ещё тот. транзисторов и конденсаторов времён СССР дофига. Сопротивления тоже нашлись на другой квартире.

7-заказал на али стартовый набор за 1700р. Там есть 2 доски.

8-О, где-то была дохлая видяха.

9-должно быть в стартовом наборе.

Зачем 10 ардуин? так горят?

Какой-то экран в стартовом наборе есть.

С С проблем нет(ну какие знания нужны для простейшей автоматики?). Если в какую проблему и уткнусь, то аппаратную.



triac
triac аватар
Offline
Зарегистрирован: 03.05.2018

wdrakula пишет:

Если хобби, то я начальный комплект укажу:

Список у вас неплохой, но для начала можно прожить и без фена, и без микроосцила, и без анализатора. Тестер нужен, всякие дешевые деталюшки общего назначения тоже нужны для разгону, а остальное - как пойдет, по месту. Втянется - прикупит, когда почувствует необходимость.

SLKH
Offline
Зарегистрирован: 17.08.2015

w> - миниосцил - DSO138  набор для сборки на али - 1000р. Это не осцилограф, в нормальном понимании, но тема необходимая.

A> - А зачем? Я в электронике не разбираюсь, зачем мне осцил не представляю. ... Если в какую проблему и уткнусь, то аппаратную.

Уткнетесь, верно предсказано.

mykaida
mykaida аватар
Offline
Зарегистрирован: 12.07.2018

6. Электролиты старые донеси до помойки, не поленись. Избавишь нас от кучи вопросов типа "а почему не работает".

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

mykaida пишет:
6. Электролиты старые донеси до помойки, не поленись. Избавишь нас от кучи вопросов типа "а почему не работает".

С отцом проблема, скажет тебе не надо, а мне пригодится, не выкидывай. Скорее надо на ардуинке собрать стенд по измерению конденсаторов.

a5021
Offline
Зарегистрирован: 07.07.2013

Кондеры и индуктивности удобнее звуковой картой измерять. Есть разные софтовые виртуальные приборы для этого.

Гриша
Offline
Зарегистрирован: 27.04.2014

Alexey Borisov пишет:

mykaida пишет:
6. Электролиты старые донеси до помойки, не поленись. Избавишь нас от кучи вопросов типа "а почему не работает".

С отцом проблема, скажет тебе не надо, а мне пригодится, не выкидывай. Скорее надо на ардуинке собрать стенд по измерению конденсаторов.

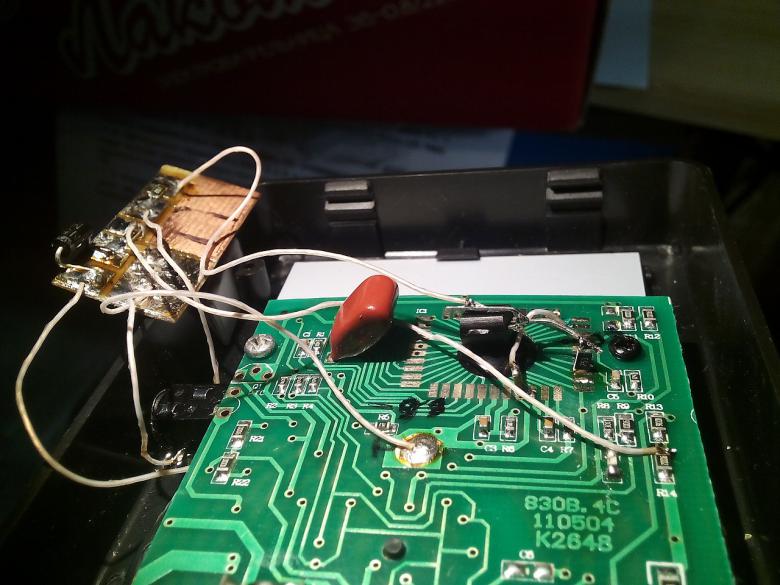

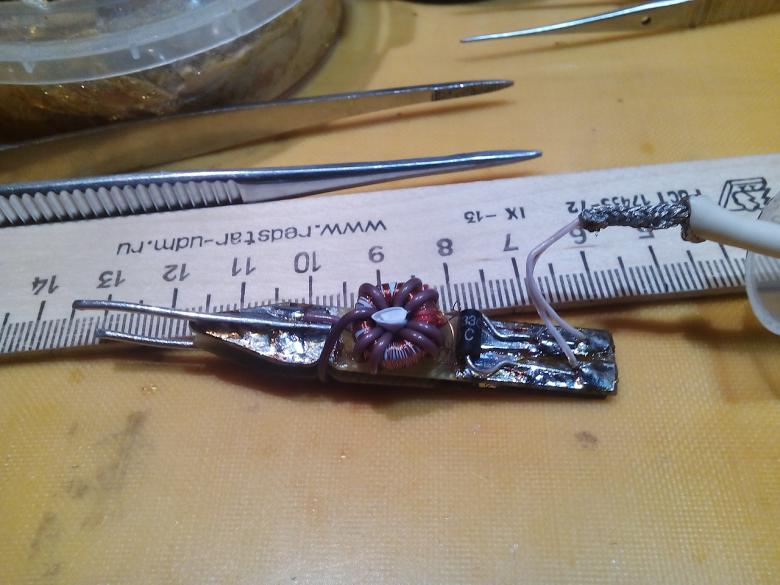

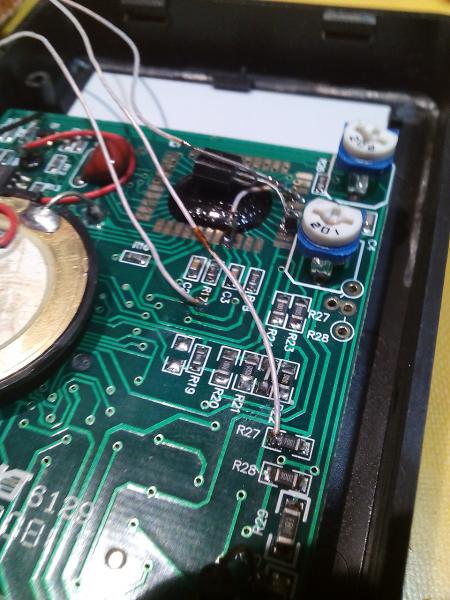

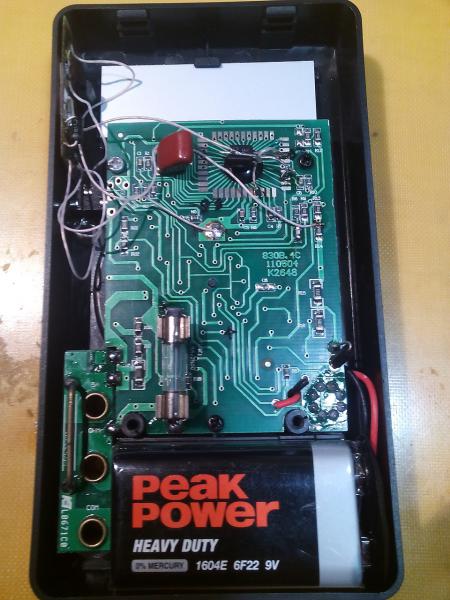

ну с емкостью конденсатора многие мльтиметры относительно неплохо справляются, а вот с ЭПС (ESR)  без нормального прибора не обойтись. Себе собрал  относительно неплохой указатель (до прибора ему далековато) ЭПС. Вот статья и тут пост 3 ... к сожалению, не нашел оригинальной статьи.



a5021
Offline
Зарегистрирован: 07.07.2013

Сделать сложно, когда можно сделать просто:

Гриша
Offline
Зарегистрирован: 27.04.2014

a5021 пишет:

Сделать сложно, когда можно сделать просто:

красявая картинка :) ее распечатать нужно? или к картинке есть статья? :)))))) да и руками поработать полезно...

a5021
Offline
Зарегистрирован: 07.07.2013

Насчет картинки, достаточно просто посмотреть на нее, чтобы мысли в правильном направлении потекли. Если не потекли, то тогда действительно лучше руками, ногами и чем там еще получится.

Звуковая карта в компе -- довольно точный цифро-аналоговый и аналогово-цифровой преобразователь. Грех не пользоваться. http://zapisnyh.narod.ru/virt.htm

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

a5021 пишет:
Зуковая карта в компе -- довольно точный цифро-аналоговый и аналогово-цифровой преобразователь. Грех не пользоваться. http://zapisnyh.narod.ru/virt.htm

Идея интересная. Только боязно комп пожечь.

Гриша
Offline
Зарегистрирован: 27.04.2014

Alexey Borisov пишет:

a5021 пишет:
Зуковая карта в компе -- довольно точный цифро-аналоговый и аналогово-цифровой преобразователь. Грех не пользоваться. http://zapisnyh.narod.ru/virt.htm

Идея интересная. Только боязно комп пожечь.

примерная цена вопроса

Alexey Borisov
Offline
Зарегистрирован: 18.07.2018

Боязно не карту, а комп пожечь.

ua6em
ua6em аватар
Offline
Зарегистрирован: 17.08.2016

Посыпаю голову пеплом, пока еще не спалил ни одной ардуины, пара бракованных приходила, это да, видимо я что-то не то делаю )))

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

Неправильно ты их палишь, просто.

Кто-то просто арет "Пригатовица к отходу!!!"  и подключает к Дуне 220, якобы случайно, как в соседней теме. Ну и она, раз!, и отходит к аллаху, выпустив волшебный дым....

Ты просто слишком нимательный. :-)

andriano
andriano аватар
Онлайн
Зарегистрирован: 20.06.2015

Гриша пишет:

Alexey Borisov пишет:

a5021 пишет:
Зуковая карта в компе -- довольно точный цифро-аналоговый и аналогово-цифровой преобразователь. Грех не пользоваться. http://zapisnyh.narod.ru/virt.htm

Идея интересная. Только боязно комп пожечь.

примерная цена вопроса

https://ru.aliexpress.com/item/Black-7-1-Channel-USB-Sound-Card-Mic-spea...

И комп внешним USB девайсом вряд ли пожгешь.

ua6em
ua6em аватар
Offline
Зарегистрирован: 17.08.2016

DetSimen пишет:

Неправильно ты их палишь, просто.

Кто-то просто арет "Пригатовица к отходу!!!"  и подключает к Дуне 220, якобы случайно, как в соседней теме. Ну и она, раз!, и отходит к аллаху, выпустив волшебный дым....

Ты просто слишком нимательный. :-)

просто с напряжениями более 12 вольт не работаю )))

ЕвгенийП
ЕвгенийП аватар
Offline
Зарегистрирован: 25.05.2015

DetSimen пишет:

 Те же универсальные 2n2222 стоють доллар за 100 шт. вместе с доставкой

Вы, Семэн, так некачественный товар покупаете :(((

Вот был тут один крендель, тот показал нам где брать хорошого качества. Полюбопытствуйте его пост и следующий за ним пост - мой ответ. Магазин-то сейчас недоступен (он ребренднулся и теперь под другим именем работает), но цену я тогда правильную написал, уж поверьте. Причём то цена за штучку (не в смысле "тысячу", а в прямом смысле - за один трехногий "полупроводниковый прибор") :))))

Вот это, я понимаю, качество! А не то, что ...

ЕвгенийП
ЕвгенийП аватар
Offline
Зарегистрирован: 25.05.2015

DetSimen пишет:

Неправильно ты их палишь, просто. ... выпустив волшебный дым....

Я, наверное, тоже неправильно. Сегодня перепутал +12 с -12 местами при возне с весьма сцуко не дешёвым операционником, то он, зараза, не сгорел, не cдох, а тихо скончался безо всякого дыма и безо всяких файер-шоу. Некошерно как-то :(((

DetSimen
DetSimen аватар
Offline
Зарегистрирован: 25.01.2017

Бездушный он был, этот аперационник Ваш. Вот и не работал как надо и сдох каксабака.

ua6em
ua6em аватар
Offline
Зарегистрирован: 17.08.2016

ЕвгенийП пишет:

DetSimen пишет:

Неправильно ты их палишь, просто. ... выпустив волшебный дым....

Я, наверное, тоже неправильно. Сегодня перепутал +12 с -12 местами при возне с весьма сцуко не дешёвым операционником, то он, зараза, не сгорел, не cдох, а тихо скончался безо всякого дыма и безо всяких файер-шоу. Некошерно как-то :(((


Странно, обычно дырка над кристаллом )))


ЕвгенийП
ЕвгенийП аватар
Offline
Зарегистрирован: 25.05.2015

ua6em пишет:

Странно, обычно дырка над кристаллом )))

Вот и я про тоже. Неправильно я что-то делаю :(

qwone
qwone аватар
Offline
Зарегистрирован: 03.07.2016

ЕвгенийП пишет:
Вот и я про тоже. Неправильно я что-то делаю :(
Вот теперь Вам надо или делать дырку над кристалом дрелью, или покурить над ним ради дыма. Иначе душа операционика будет преследовать вас после смерти(вот после чьей я не скажу, может его, а может вашей. Так что лучше перестраховаться).

ua6em
ua6em аватар
Offline
Зарегистрирован: 17.08.2016

ЕвгенийП пишет:

ua6em пишет:

Странно, обычно дырка над кристаллом )))

Вот и я про тоже. Неправильно я что-то делаю :(


Есть смелое предположение, что дышали  парами спирта, но оно очень смелое )))
