Fading LED - светодиодная лента и полевик
- Войдите на сайт для отправки комментариев
Ср, 21/01/2015 - 17:51
Знатоки, вопрос следующий.
При использовании analogWrite на 10 пине полевик с логическим уровнем FQP 30N06L (MIN Vgs 2.5В) и светодиодная лента начинают мигать вместо плавного зажигания и затухания. При подключении одинокого светодиода, зажигание и затухание отрабатывают корректно. Подскажите, где ошибка.
Заранее большое спасибо.
void loop(){
for(int i=0; i<255; i++){
analogWrite(10, i);
delay(50);
}
for(int i=255; i>0; i--){
analogWrite(10, i);
delay(50);
}
}
А что еще к ленте приделано?
и как подсоединили?схемка
Ничего нет больше. Схему нет смысла рисовать. + от ленты подключен к БП 12В, минус от ленты к стоку полевика, затвор висит на 10 пине ардуино, исток на земле. Земля у Ардуино и БП общая. Одинокий светодиод нормально загорается и гаснет, лента через полевик не может зажечься, мигает.
Тогда еще вопрос, что написано на этом блоке питания?
Flypower
Power supply, model: spp34-12.0/5.0-2000R
INPUT: 100-240V AC 50-60Hz 1.0A
OUTPUT: 12.0V DC 2000mA; 5.0V DC 2000mA.
Потребление тока лентой, 0.4А на 1м, общая длина - 3м. В режиме логической 1 поданной на затвор полевика зажигается без проблем, через ШИМ пульсирует.
Вот схема, в качестве IC1 - ATtiny45, но суть та же.
У вас начинает колбасить БП от нагрузки меняющей свое токопотребление с большой частотой. В нем стабилизация только обратной связью. Лекарство - драйвер имеющий вход управления. ИМХО.
Странно, потому что, если на шину 12В параллельно повесить лампу накаливания:
то в момент подачи ШИМ пульсации на лампе не возникает.
Странно, потому что, если на шину 12В параллельно повесить лампу накаливания:
то в момент подачи ШИМ пульсации на лампе не возникает.
Лампа дает постоянную нагрузку на БП. Если включите параллельно диодам, не шунтируя полевик - наверняка опять замерцает.
Это исправимо каким-либо образом с текущим БП?
Попробовал параллельно выводу и полевику включить светодиод:
И последний тоже мерцает в момент подачи ШИМ на ногу.
А если стрелочный вольтметр подключить параллельно светодиоду?
Нет, замерить питание на ардуине?
Есть только цифровой. Осциллографа тоже нет)
Склоняюсь к проседанию напряжения на блоке питания.
Попробуйте запитать от разных источников с общей землей.
можно попробовать сделать проще. конденсатор электролит на 2200 мкф например по питанию 12В. конденсатор соответственно минимум на 16В, лучше 25В
конденсатор будет сглаживать пульсации и блок питания не будет глючить. хотя такой конденсатор должен внутри стоять)))
можно фото внутренностей блока питания?
Это исправимо каким-либо образом с текущим БП?
Попробовал параллельно выводу и полевику включить светодиод:
И последний тоже мерцает в момент подачи ШИМ на ногу.
А если отсоединить правую часть начиная полевиком? Тоже мерцает? Или если загрузить обычный Blink?
В той схеме, где шунтировали лампой, светики как себя вели?
А главное, я правильно понял, что у вас раздельные блоки питания?
Ничего нет больше. Схему нет смысла рисовать. + от ленты подключен к БП 12В, минус от ленты к стоку полевика, затвор висит на 10 пине ардуино, исток на земле. Земля у Ардуино и БП общая. Одинокий светодиод нормально загорается и гаснет, лента через полевик не может зажечься, мигает.
Очередной флудер. Ему говорят схема жопой сделана. Нет чукча ведь писателя а не читателя. Осцилограф видел очевидно только на картинках. Тфу на вас.
Почему у меня без всякой писанины все работает? Что я делаю не так?
наверное , вы дЕлаете лучше - чем пИшите :)
"... светодиодная лента начинают мигать вместо плавного зажигания и затухания ..." - примерно частота какая ? когда лампу подключаете - лента мигает ? лента напрямую от БП светит также как и при по схеме и на пине 10 HIGH ?
затвор на землю 10 kOm - не много ли для такого FQP 30N06L (MIN Vgs 2.5В) ?
моя бы попробовал снизить номинал вплоть до 510...470 Om
"... светодиодная лента начинают мигать вместо плавного зажигания и затухания ..." - примерно частота какая ? когда лампу подключаете - лента мигает ? лента напрямую от БП светит также как и при по схеме и на пине 10 HIGH ?
затвор на землю 10 kOm - не много ли для такого FQP 30N06L (MIN Vgs 2.5В) ?
моя бы попробовал снизить номинал вплоть до 510...470 Om
Уф доехал по метели на работу. Что у нас тут? Истребитель опять балуешь? Заставь его схему нарисовать. Сам ведь поймет, что косяки по питанию и управлению. Сам ведь посмотрит рабочbе схемы. Сам ведь ведь найдет массу отличий. Мышкой поелозить по мспаинту совсем обленились.
Засекаем машкоблудство. по часам на моем компьютере 8:01
как мнt видится схема
у меня почему-то таскание мышки заняло 5 минут в реалтайм
что я деалю не так?
в 8:09 выложил
Я привел выше схему.
Для чего R1 на вашей схеме? По даташиту полевика не требуется ограничительного резистора на затворе.
Вы дуину питаете от того же блока или от USB?
От того же блока
От того же блока
Тогда посты 12-13. Если по 13, то кондер и на 5В. Возможно поможет.
kashamalasha, прицепи на питание ардуины светодиод, если он тоже будет мигать значит срабатывает защита в блоке питания ...
ОК, спасибо. Попробую вечером собрать на раздельных БП и на одном с фильтрацией.
Проверил. От разных БП работает корректно. От одного мерцает.
а с конденсатором?
Поэкспериментировал с конденсаторами. Номиналом 2200мкФ у себя не нашел. Но нашел 1мкФ/50В, 10мкФ/50В, 100мкФ/16В. С любым из перечисленных кондеров, установленных в схему следующим образом:
работает корректно.
Не хватает знания теории. Подскажите, пожалуйста, как правильно рассчитать необходимый номинал конденсатора, если из потребителей на шине 5В висит только МК. Заранее спасибо.
а как тинька питается? от линейного стабилизатора?
все дело в помехах. конденсатор их сглаживает
Все от той же шины питания в 5В на выходе БП. Это БП для питания адаптера подключения жесткого диска к ПК через USB. Надобность в оном отпала, решил в дело его пустить, чтобы не городить огород с LM7805 и обвязкой, а он оказывается "грязное" питание выдает.
ну тогда понятно откуда помехи
Проверил. От разных БП работает корректно. От одного мерцает.
я же говорил, что защита БП...
Ребят, подскажите, плз как корректно обвязку МК выполнить. Поначитался всего подряд в сети, немного запутался. Кто-то говорит, что нужно использовать только электролиты, кто-то керамикой обходится.
Заранее спасибо.
я 10мкф керамики вешаю. пока хватало)
но от питания микроконтроллера не питаю все подряд. серву например от отдельного питания
http://myrobot.ru/articles/mc_stab.php в этой статье автор рекомендует 0.1мкФ ставить керамический.
Насколько я понимаю, если я ошибусь с емкостью, то схема может начать работать с ошибками, но ничего критичного с МК не случится. Верно?
0,1 от вч. и электролит от низкочастотных и более сильных
я поставил 10 и так проще
на каждую микросхему на плате - 10 mkF электролит и 0,1 mkF керамику
Ребят, подскажите, плз как корректно обвязку МК выполнить. Поначитался всего подряд в сети, немного запутался. Кто-то говорит, что нужно использовать только электролиты, кто-то керамикой обходится.
Заранее спасибо.
https://yadi.sk/i/tikT5q0NaFQuP
https://yadi.sk/i/ql4JDdN8aFnFo
https://yadi.sk/i/9ssf75PVaFxw8
https://yadi.sk/i/7dMC70ZqaKAt9
https://yadi.sk/i/_u9ONDAWaFcmW
https://yadi.sk/d/FjIs56o-aPtF3
http://arduino.ru/forum/proekty/catbottray

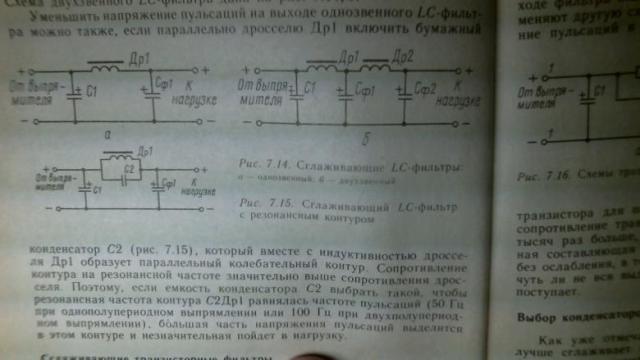

ключевое слово емкость на 1000мкф и индуктивность если нет ключевого слова аккумулятор
ну короче на заводском решении отдельный источник питания сами смотрите 500мкф и на входе фильтрует и ...
https://yadi.sk/i/EW-TcT5Bdmdfj
