Вот, кстати, на ловца... Посоветуете, чем незамысловато яркость придавить дисплею? А то светит ночью на полкомнаты.
На I2C модуле есть джампер "Led on/off" - ШИМ туда на 555 какой-нить привесить или просто резистор пойдет? Изменение оттенка дисплея меня не пугает.
Я 1602 пользую и в подсобных помещениях. Там lcd.backlight и lcd.noDisplay рулят, на кнопку жамкнул вместе со светом дисплей включился.
Шим где то здесь прямо с атмеги лепили (если плавно надо) отодрав вывод от PCF-ки. А резистором или простеньким стабилизатором без проблем, как обычный светодиод.
Как на модуле сделано не скажу, не брал ни разу.
Да, это я всё читал, но уже все разъемы на плате распаяны, отдельно проводок кидать - порнографично выходит. Пока собирал днем - всё было нормально, а ночью - полкомнаты синим светом залито, аж накрывать сверху приходится. Вот и хочу малой кровью притушить его. Совсем без подсветки - мрачно, а вот процентов на 20-30 оставить ее - было бы ОК.
Там наверняка биполярник или полевой на этом разъеме сидит, а через него к PCF-ке. Выпаять его нах, а туда резистор напрямую от питания подобрать.
Чет порылся, не могу схему на него найти.((((
Нашел, что то подобное. Если по такой же схеме у китайцев сделан, то программно управлять нельзя. Либо ШИМ прямо на колодку (может резистор уменьшить придется), либо транзистор убрать, а в коллектор-эмиттерные пады резистор (прикинуть по мощности).
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
В принципе да, и без геммороя.
Всё прокатило - килоом на джампер насадил и дисплей притух, как миленький.
Теперь, конечно, сразу хочется, чтобы яркость менялась в зависимости от освещенности в помещении. И корпус поменять на более толстый, чтобы изнутри индикаторы на модулях не просвечивали. Или оклеить его изнутри чем-то, что ли... Излишне прозрачными оказались эти ИЭК-овские навесные боксы для электроавтоматов.
Всё прокатило - килоом на джампер насадил и дисплей притух, как миленький.
Теперь, конечно, сразу хочется, чтобы яркость менялась в зависимости от освещенности в помещении. И корпус поменять на более толстый, чтобы изнутри индикаторы на модулях не просвечивали. Или оклеить его изнутри чем-то, что ли... Излишне прозрачными оказались эти ИЭК-овские навесные боксы для электроавтоматов.

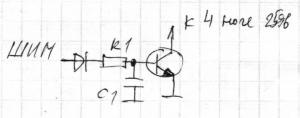

Если ШИМить, то надо по схеме как выше привел, чтобы с разъема не питанием, а транзистором управляло.
Корпус изнутри скотчем алюминиевым проклеить, заодно и экранируете.))))
Чтоб управлять яркостью подсветки LCD, нужно отправлять команду ВКЛ\ВЫКЛ подсветку 10-20 раз в сек и поставить сглаживающий фильтр в цепь базы транзистора (С=47-470мкФ), коммутирующего подсветку.
Примерно как раньше показывал
Чтоб рассеиваемая мощность на транзисторе не превысила паспортные данные.
Чтоб управлять яркостью подсветки LCD, нужно отправлять команду ВКЛ\ВЫКЛ подсветку 10-20 раз в сек и поставить сглаживающий фильтр в цепь базы транзистора (С=47-470мкФ), коммутирующего подсветку.
Примерно как раньше показывал
Чтоб рассеиваемая мощность на транзисторе не превысила паспортные данные.
RC-фильтр в базу транзистора, работающего в ключевом режиме? Да еще и после выпрямителя...
Интересно, Вы сами это пробовали?
PS. Я бы попробовал в эимттер поставить резистор на десятки-сотни Ом - ограничивающий максимальную величину подсветки (коль скоро она все равно избыточна). А в базу - делитель из обычного резистора и фоторезистора.
Пока тут научные споры не начались - спрошу: ежели я шим-схемой, завязанной на фоторезистор какой-нибудь, к примеру, на место этого джампера подвяжусь (VCC коммутировать буду) - аппарату же хуже не станет? Не хочу портить модуль, да и возможность программного отключения подсветки через штатный транзистор хотелось бы сохранить.
Пока тут научные споры не начались - спрошу: ежели я шим-схемой, завязанной на фоторезистор какой-нибудь, к примеру, на место этого джампера подвяжусь (VCC коммутировать буду) - аппарату же хуже не станет? Не хочу портить модуль, да и возможность программного отключения подсветки через штатный транзистор хотелось бы сохранить.
По Вашей схеме программного отключения нет, только джампером. Или неверно нарисовали.
UPD. Кстати у Андриано в конце весьма нормальный вариант.
По Вашей схеме программного отключения нет, только джампером. Или неверно нарисовали.
Согласен. Я не рисовал, я более-менее похожую нашел с коммутацией по GND и прямым подключением VCC. Но backlight у меня отключается программно + форсированно джампером, видать набортный транзистор на PCF заведен. Поэтому хочу штатный способ оставить и дополнительно планирую порулить подсветкой через мелкий автономный модуль, использовав для подключения пины джампера. Если выйдет, конечно. На ардуину регулировку вешать не хочу - лишний провод, который придется куда-то приляпывать на завершенной плате, да и место в progmem уже нет на эти излишества.
Тогда лучше полчасика с тестером потратьте и нарисуйте как в действительности. Есть разные варианты с разной проводимостью транзисторов и от этого уже плясать.
На той схеме, что я выше приводил, можно ШИМ прямо на базовый резистор подавать.
Не очень понял смысл работы транзистора в линейном режиме, со всеми вытекающими, там где подходит ключевой режим?
Для управления яркостью в ключевом режиме нужен программный ШИМ хотя бы 10 градаций -ВКЛ, ОТКЛ и 8 промежуточных) с частотой 100 Гц, чтоб не мелькало.
Нужно слать команду lcd.backlight();//вкл подсветку LCD
каждые 10 мсек
а команду lcd.noBacklight();//ток подсветки ЛСД 25 мА
спустя 1-9 мсек после комады ВКЛ.
Если есть на это ресурсы, то можно так сделать.
Если в скетче есть "тормоза", то можно по моему предыдущему посту.
С ноги 7 PCF кинуть шотки или кремниевый диод (дорожку разрезать, резистор последовательно не нужен) на базу VT1, кондер на 10-47 мкФ между базой и землей, R8 выпаять, а если при максимуме будет недостаточное свечение, впаять на 22-68 кОм.
И слать команду ВКЛ/ОТКЛ подсветки 5-10 раз в сек.
Если в скетче есть "тормоза", то можно по моему предыдущему посту.
С ноги 7 PCF кинуть шотки или кремниевый диод (дорожку разрезать, резистор последовательно не нужен) на базу VT1, кондер на 10-47 мкФ между базой и землей, R8 выпаять, а если при максимуме будет недостаточное свечение, впаять на 22-68 кОм.
И слать команду ВКЛ/ОТКЛ подсветки 5-10 раз в сек.
Вы по бумагам, а я по тестеру.
не, мы исходя из того, на сколько автору батарейки хватило
не, мы исходя из того, на сколько автору батарейки хватило
Извинямс.))) Я чего то там ссылки на даташиты увидел, решил что про них.
Правда обычно резючок ставлю на ограничение в районе 80мА. По яркости почти не заметно, а диодикам думаю на пользу.))))
Вот, кстати, на ловца... Посоветуете, чем незамысловато яркость придавить дисплею? А то светит ночью на полкомнаты.
На I2C модуле есть джампер "Led on/off" - ШИМ туда на 555 какой-нить привесить или просто резистор пойдет? Изменение оттенка дисплея меня не пугает.
Вот, кстати, на ловца... Посоветуете, чем незамысловато яркость придавить дисплею? А то светит ночью на полкомнаты.
На I2C модуле есть джампер "Led on/off" - ШИМ туда на 555 какой-нить привесить или просто резистор пойдет? Изменение оттенка дисплея меня не пугает.
Я 1602 пользую и в подсобных помещениях. Там lcd.backlight и lcd.noDisplay рулят, на кнопку жамкнул вместе со светом дисплей включился.
Шим где то здесь прямо с атмеги лепили (если плавно надо) отодрав вывод от PCF-ки. А резистором или простеньким стабилизатором без проблем, как обычный светодиод.
Как на модуле сделано не скажу, не брал ни разу.
Да, это я всё читал, но уже все разъемы на плате распаяны, отдельно проводок кидать - порнографично выходит. Пока собирал днем - всё было нормально, а ночью - полкомнаты синим светом залито, аж накрывать сверху приходится. Вот и хочу малой кровью притушить его. Совсем без подсветки - мрачно, а вот процентов на 20-30 оставить ее - было бы ОК.
Там наверняка биполярник или полевой на этом разъеме сидит, а через него к PCF-ке. Выпаять его нах, а туда резистор напрямую от питания подобрать.
Чет порылся, не могу схему на него найти.((((
Нашел, что то подобное. Если по такой же схеме у китайцев сделан, то программно управлять нельзя. Либо ШИМ прямо на колодку (может резистор уменьшить придется), либо транзистор убрать, а в коллектор-эмиттерные пады резистор (прикинуть по мощности).
Вскрыл корпус, прозвонил. Похоже вот на это:
http://www.electroschematics.com/12459/arduino-i2c-lcd-backpack-introductory-tutorial/
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
В принципе да, и без геммороя.
Если я все корректно пропикал, то на моё мэкземпляре джампером соединяется LED+ с VCC. Т.е. я, если правильно понимаю, могу тупо на этот разъем резистор привесить на BLC-разъеме и ничего выпаивать не нужно?
В принципе да, и без геммороя.
Всё прокатило - килоом на джампер насадил и дисплей притух, как миленький.
Теперь, конечно, сразу хочется, чтобы яркость менялась в зависимости от освещенности в помещении. И корпус поменять на более толстый, чтобы изнутри индикаторы на модулях не просвечивали. Или оклеить его изнутри чем-то, что ли... Излишне прозрачными оказались эти ИЭК-овские навесные боксы для электроавтоматов.
Всё прокатило - килоом на джампер насадил и дисплей притух, как миленький.
Теперь, конечно, сразу хочется, чтобы яркость менялась в зависимости от освещенности в помещении. И корпус поменять на более толстый, чтобы изнутри индикаторы на модулях не просвечивали. Или оклеить его изнутри чем-то, что ли... Излишне прозрачными оказались эти ИЭК-овские навесные боксы для электроавтоматов.
Если ШИМить, то надо по схеме как выше привел, чтобы с разъема не питанием, а транзистором управляло.
Корпус изнутри скотчем алюминиевым проклеить, заодно и экранируете.))))
Чтоб управлять яркостью подсветки LCD, нужно отправлять команду ВКЛ\ВЫКЛ подсветку 10-20 раз в сек и поставить сглаживающий фильтр в цепь базы транзистора (С=47-470мкФ), коммутирующего подсветку.
Примерно как раньше показывал
Чтоб рассеиваемая мощность на транзисторе не превысила паспортные данные.
Вы по бумагам, а я по тестеру.
не, мы исходя из того, на сколько автору батарейки хватило
"Автор батарейки" не писал, что у него Крона. Это Вы сами придумали. Поэтому погрешность имеет место быть.
"Автор батарейки" не писал, что у него Крона. Это Вы сами придумали. Поэтому погрешность имеет место быть.
Автор вообще мало пишет, поэтому любое суждение равновероятно справедливо ;)
Чтоб управлять яркостью подсветки LCD, нужно отправлять команду ВКЛ\ВЫКЛ подсветку 10-20 раз в сек и поставить сглаживающий фильтр в цепь базы транзистора (С=47-470мкФ), коммутирующего подсветку.
Примерно как раньше показывал
Чтоб рассеиваемая мощность на транзисторе не превысила паспортные данные.
RC-фильтр в базу транзистора, работающего в ключевом режиме? Да еще и после выпрямителя...
Интересно, Вы сами это пробовали?
PS. Я бы попробовал в эимттер поставить резистор на десятки-сотни Ом - ограничивающий максимальную величину подсветки (коль скоро она все равно избыточна). А в базу - делитель из обычного резистора и фоторезистора.
Транзистор в режиме усиления тока. Этакое переменное сопротивление, поэтому и про рассеиваемую мощность написал.
http://arduino.ru/forum/apparatnye-voprosy/upravlenie-arduinoi-napryazhe...
Транзистор в режиме усиления тока. Этакое переменное сопротивление, поэтому и про рассеиваемую мощность написал.
http://arduino.ru/forum/apparatnye-voprosy/upravlenie-arduinoi-napryazhe...
Не очень понял смысл работы транзистора в линейном режиме, со всеми вытекающими, там где подходит ключевой режим?
Пока тут научные споры не начались - спрошу: ежели я шим-схемой, завязанной на фоторезистор какой-нибудь, к примеру, на место этого джампера подвяжусь (VCC коммутировать буду) - аппарату же хуже не станет? Не хочу портить модуль, да и возможность программного отключения подсветки через штатный транзистор хотелось бы сохранить.
Пока тут научные споры не начались - спрошу: ежели я шим-схемой, завязанной на фоторезистор какой-нибудь, к примеру, на место этого джампера подвяжусь (VCC коммутировать буду) - аппарату же хуже не станет? Не хочу портить модуль, да и возможность программного отключения подсветки через штатный транзистор хотелось бы сохранить.
По Вашей схеме программного отключения нет, только джампером. Или неверно нарисовали.
UPD. Кстати у Андриано в конце весьма нормальный вариант.
По Вашей схеме программного отключения нет, только джампером. Или неверно нарисовали.
Согласен. Я не рисовал, я более-менее похожую нашел с коммутацией по GND и прямым подключением VCC. Но backlight у меня отключается программно + форсированно джампером, видать набортный транзистор на PCF заведен. Поэтому хочу штатный способ оставить и дополнительно планирую порулить подсветкой через мелкий автономный модуль, использовав для подключения пины джампера. Если выйдет, конечно. На ардуину регулировку вешать не хочу - лишний провод, который придется куда-то приляпывать на завершенной плате, да и место в progmem уже нет на эти излишества.
Тогда лучше полчасика с тестером потратьте и нарисуйте как в действительности. Есть разные варианты с разной проводимостью транзисторов и от этого уже плясать.
На той схеме, что я выше приводил, можно ШИМ прямо на базовый резистор подавать.
Транзистор в режиме усиления тока. Этакое переменное сопротивление, поэтому и про рассеиваемую мощность написал.
http://arduino.ru/forum/apparatnye-voprosy/upravlenie-arduinoi-napryazhe...
Не очень понял смысл работы транзистора в линейном режиме, со всеми вытекающими, там где подходит ключевой режим?
Для управления яркостью в ключевом режиме нужен программный ШИМ хотя бы 10 градаций -ВКЛ, ОТКЛ и 8 промежуточных) с частотой 100 Гц, чтоб не мелькало.
Нужно слать команду
lcd.backlight();//вкл подсветку LCD
каждые 10 мсек
а команду lcd.noBacklight();//ток подсветки ЛСД 25 мА
спустя 1-9 мсек после комады ВКЛ.
Если есть на это ресурсы, то можно так сделать.
Если в скетче есть "тормоза", то можно по моему предыдущему посту.
С ноги 7 PCF кинуть шотки или кремниевый диод (дорожку разрезать, резистор последовательно не нужен) на базу VT1, кондер на 10-47 мкФ между базой и землей, R8 выпаять, а если при максимуме будет недостаточное свечение, впаять на 22-68 кОм.
И слать команду ВКЛ/ОТКЛ подсветки 5-10 раз в сек.
Если в скетче есть "тормоза", то можно по моему предыдущему посту.
С ноги 7 PCF кинуть шотки или кремниевый диод (дорожку разрезать, резистор последовательно не нужен) на базу VT1, кондер на 10-47 мкФ между базой и землей, R8 выпаять, а если при максимуме будет недостаточное свечение, впаять на 22-68 кОм.
И слать команду ВКЛ/ОТКЛ подсветки 5-10 раз в сек.
ОК, понял.
