X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
Ну почему Вы так тупите. Поставьте вашу транзисторную цепочку вместо ТL431. потенциометром 10к отрегулируйте диапазон. Ну не базаре же вы , и не в наперски играете. А если все же играете то давате ставьте денежные ставки .
собрал такую схемку работает только от 2 до 10в регулирует вольтаж
а для регулировки тока тоже такая схемка прокатит?
Для увеличения вых. напряжения возьмите резистор меньшего номинала. 4.7-10 кОм.
Сам я никогда подобными вопросами не занимался, но что можно сделать по простому, чтоб управлять током.
Выпаять TL431 и резистор 2.2 кОм. К точке соединения конденсатора без номинала и резистора 71.5 кОм подключить ШИМ через резистор 47-100 кОм. Безъимянный С должен примерно 1 мкФ.
X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
Да. сгорит.
Я вот глядя на схему задумался о замене нижнего плеча делителя на цифровой потенциометр. Должно получится нормально. А ток задавать ШИМом вполне пригодно.
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Все фигня. При ребуте контроллера на выходе БП может появится высокое напряжение и попалить все к чертям.
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Все фигня. При ребуте контроллера на выходе БП может появится высокое напряжение и попалить все к чертям.
Наоборот - при закрытом транзисторе выходное не будет выше 1.25 В (опорное для XL4015)
Я как-то тоже экспериментировал с этими модулями, пробывал по-всякому управлять, но неизменно происходило существенное ухудшение параметров стабилизации, в общем все эти микрухи очень не любят когда у них что-то инородное висит на фидбэке. Причём это в полной мере касается и ограничителя тока, который ТС привёл в топике. Когда он начинает работать то на выходе модуля какой то ад творится, микруха уходит в разнос, и пульсации достигают пары вольт на частоте в несколько килогерц. В общем это нельзя считать стабилизацией тока, таким говном и аккмуляторы-то страшно заряжать, разве что 12-вольтовые свинцовые. В общем не стоит как говориться натягивать "сову на глобус" :) Для управляемых DC-DC ничего лучше "дедовских" TL494 нет.
PS: Хотя я бы ещё попробовал оторвать нижний конец делителя от земли, и подавать на него регулируемое опорное напряжение, возможно это прокатит. Ну тоесть пробывать конечно не буду, просто мысль вслух.
То что пульсации из цепи ОС будут усилены многократно и выведены - это разумеется. Потому ШИМ надо очень фильтровать. И потому я цифровой потенциометр предпочту в регулировке напряжения. В ограничении тока от ШИМ тоже можна легко отказатся, если ЦАП втулить, там проще.
Причём это в полной мере касается и ограничителя тока, который ТС привёл в топике. Когда он начинает работать то на выходе модуля какой то ад творится, микруха уходит в разнос, и пульсации достигают пары вольт на частоте в несколько килогерц.
dimax, может это потому, что ОУ работают в ключевом режиме? Думаю, если сделать какое то ограниченное усиление сигнала ошибки, то и пульсаций бы не было.
я уже здесь запутался так какая схема работать будет лучше ?))
я уже думал собирать как мне посоветовали #4 ,только для меня как для новичка сложно понять как всё собрать , хотя бы визуальную схему иметь с номиналами всех резисторов и т.д.
я уже здесь запутался так какая схема работать будет лучше ?))
я уже думал собирать как мне посоветовали #4 ,только для меня как для новичка сложно понять как всё собрать , хотя бы визуальную схему иметь с номиналами всех резисторов и т.д.
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
я уже здесь запутался так какая схема работать будет лучше ?))
я уже думал собирать как мне посоветовали #4 ,только для меня как для новичка сложно понять как всё собрать , хотя бы визуальную схему иметь с номиналами всех резисторов и т.д.
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
9744, Ну проверьте, делов-то. Ничто так не понижает самооценку как нерабочий проект :)
PS: С наименьшим вредом для стабилизации будет работать вариант о котором Logik писал -заменить нижний резистор делителя электронным потенциометром. C большой вероятностью именно этот способ применяется в модуле с картинки в #28.
я уже здесь запутался так какая схема работать будет лучше ?))
я уже думал собирать как мне посоветовали #4 ,только для меня как для новичка сложно понять как всё собрать , хотя бы визуальную схему иметь с номиналами всех резисторов и т.д.
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
а если сделать так будет работать?
Даже близко нет, что я писал выше:
Сам я никогда подобными вопросами не занимался, но что можно сделать по простому, чтоб управлять током.
Выпаять TL431 и резистор 2.2 кОм. К точке соединения конденсатора без номинала и резистора 71.5 кОм подключить ШИМ через резистор 47-100 кОм. Безъимянный С должен примерно 1 мкФ.
В этой схеме вообще TL431 можно убрать. Тогда в качестве опорного будет 5 В вместо 2.5 В.
И чтоб LM358 работал в линейном режиме (сейчас он в ключевом, как компаратор), нужно ввести ООС. Припаять резистор между ногами 1-2 (параллельно С) примерно 47 кОм. Подаете ШИМ=255 и подстроечником выставляете макс. ток который требуется при ШИМ=255.
К ноге 2 конденсатор нельзя подключать! Начнется самовозбуждение ОУ.
Добьетесь регулировки тока, тогда напишу про регулировку напряжения.
Спасибо. Посмотрел, то что можна паралельно довесить к потенциометру, да рассмотрю вариант. Только DS3906 ни на али ни поблизости нет в наличии. На али бвли по 10 баксов, както вроде задорого. Да и DS3906 имеет всего 64 шага регулировки. Может чего нахимичить из нескольких штук.
Нарыл схему китайскогого управляемого DC-DC. Хороший дядька с Израиля не поленился и срисовал :) Лучик добра ему в карму. И какую-то свою прошивку под него написал. (блин, вот не лень было этот кусок говна модуль модернизировать? )
Видно, что разработчики схемы понимали важность фильтров :) Полный пакет найденного тут.
Нарыл схему китайскогого управляемого DC-DC. Хороший дядька с Израиля не поленился и срисовал :) Лучик добра ему в карму. И какую-то свою прошивку под него написал. (блин, вот не лень было этот кусок говна модуль модернизировать? )
Да ладно уж так жестоко. Он у меня третий год за лабораторник трудится. Если в точные измерения и аудио не лезть, а мне и не надо, матрицы, светики и прочие движки весьма достойно крутит.))))
Подскажите как сделать несколько фиксированных напряжений - например 6, 9 и 12 В (плавная регулировка не нужна) и несколько фиксированних ограничений тока - например 1, 3 и 5А.
Управление (выбор напряжения и тока) нужно сделать через оптопары PC817.
X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
а кп-103
200 кп-103 и 99 прецизионных резисторов?
Помогите как сделать управление Dc-Dc преобразователем на xl4015e1 при помощи arduino
ограничение тока - через ОУ/делитель на вх 2 левого операционника, установка напряжения - через дифференциальный усилитель и диод на вх 2 xl4005.
а кп-103
у меня есть два кп103м но как реолизовать не знаяю )))
у меня есть два кп103м но как реолизовать не знаяю )))
сдать на реолизацию в ближайший радиомагазин, там оценят и реолизуют
сдать на реолизацию в ближайший радиомагазин, там оценят и реолизуют
ага норм решение )))
для ночяла нужно разобратся с установкай напряжения
#97 а так сделать можно на кт315?
это будет наверное так??))
9744, да похоже вы далеко пойдете с такими пробелами в знаниях. Подсроичник 10к видете. Вот от него ,а скорее до него и пляшите.
9744, а вы попробуйте какую-нибудь импульсную нагрузку подключить теперь. (шим-лампочку например) и посмотрите как сильно будет прыгать напряжение.
Ну почему Вы так тупите. Поставьте вашу транзисторную цепочку вместо ТL431. потенциометром 10к отрегулируйте диапазон. Ну не базаре же вы , и не в наперски играете. А если все же играете то давате ставьте денежные ставки .
9744, а вы попробуйте какую-нибудь импульсную нагрузку подключить теперь. (шим-лампочку например) и посмотрите как сильно будет прыгать напряжение.
ну подскажите простую схему для сборки чтобы работала хорошо
9744, а вы попробуйте какую-нибудь импульсную нагрузку подключить теперь. (шим-лампочку например) и посмотрите как сильно будет прыгать напряжение.
ну подскажите простую схему для сборки чтобы работала хорошо
#4
а в виде схемы можно )))
установка напряжения - через дифференциальный усилитель и диод на вх 2 xl4005.
есть lm358p подойдёт ?
Для увеличения вых. напряжения возьмите резистор меньшего номинала. 4.7-10 кОм.
Сам я никогда подобными вопросами не занимался, но что можно сделать по простому, чтоб управлять током.
Выпаять TL431 и резистор 2.2 кОм. К точке соединения конденсатора без номинала и резистора 71.5 кОм подключить ШИМ через резистор 47-100 кОм. Безъимянный С должен примерно 1 мкФ.
X9C103P, лениво смотреть даташит, думаю что X9C103P вместо верхнего подстроечника сразу же выпустит волшебный дым. Почитайте аналогичную тему - простого решения данной задачи не существует :)
Да. сгорит.
Я вот глядя на схему задумался о замене нижнего плеча делителя на цифровой потенциометр. Должно получится нормально. А ток задавать ШИМом вполне пригодно.
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Все фигня. При ребуте контроллера на выходе БП может появится высокое напряжение и попалить все к чертям.
Всётаки ту схемку я рисовал для стабилизатора только напряжения. В данной схеме это не стоит применять. Так как транзистор будет грузить ЛМ-ку по выходу при стабилизации тока. Вот если только транзистор поставить последовательно с R 270 Ом (в цепь коллектора)?
Все фигня. При ребуте контроллера на выходе БП может появится высокое напряжение и попалить все к чертям.
Наоборот - при закрытом транзисторе выходное не будет выше 1.25 В (опорное для XL4015)
Я как-то тоже экспериментировал с этими модулями, пробывал по-всякому управлять, но неизменно происходило существенное ухудшение параметров стабилизации, в общем все эти микрухи очень не любят когда у них что-то инородное висит на фидбэке. Причём это в полной мере касается и ограничителя тока, который ТС привёл в топике. Когда он начинает работать то на выходе модуля какой то ад творится, микруха уходит в разнос, и пульсации достигают пары вольт на частоте в несколько килогерц. В общем это нельзя считать стабилизацией тока, таким говном и аккмуляторы-то страшно заряжать, разве что 12-вольтовые свинцовые. В общем не стоит как говориться натягивать "сову на глобус" :) Для управляемых DC-DC ничего лучше "дедовских" TL494 нет.
PS: Хотя я бы ещё попробовал оторвать нижний конец делителя от земли, и подавать на него регулируемое опорное напряжение, возможно это прокатит. Ну тоесть пробывать конечно не буду, просто мысль вслух.
То что пульсации из цепи ОС будут усилены многократно и выведены - это разумеется. Потому ШИМ надо очень фильтровать. И потому я цифровой потенциометр предпочту в регулировке напряжения. В ограничении тока от ШИМ тоже можна легко отказатся, если ЦАП втулить, там проще.
TL494 совсем с другой весовой категории.
Причём это в полной мере касается и ограничителя тока, который ТС привёл в топике. Когда он начинает работать то на выходе модуля какой то ад творится, микруха уходит в разнос, и пульсации достигают пары вольт на частоте в несколько килогерц.
dimax, может это потому, что ОУ работают в ключевом режиме? Думаю, если сделать какое то ограниченное усиление сигнала ошибки, то и пульсаций бы не было.
Купи модуль по ссылке и не мучайся!
https://ru.aliexpress.com/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
поискав в google и разобравшись для того чтобы регулировать напряжение будет достаточно то кой схемы?
резистор 4,7K конденсатор на 10uf для фильтра pwm, и диод на 2 выход xl4015e1 ,на выходе должно быть не больше 0.8в всё верно?

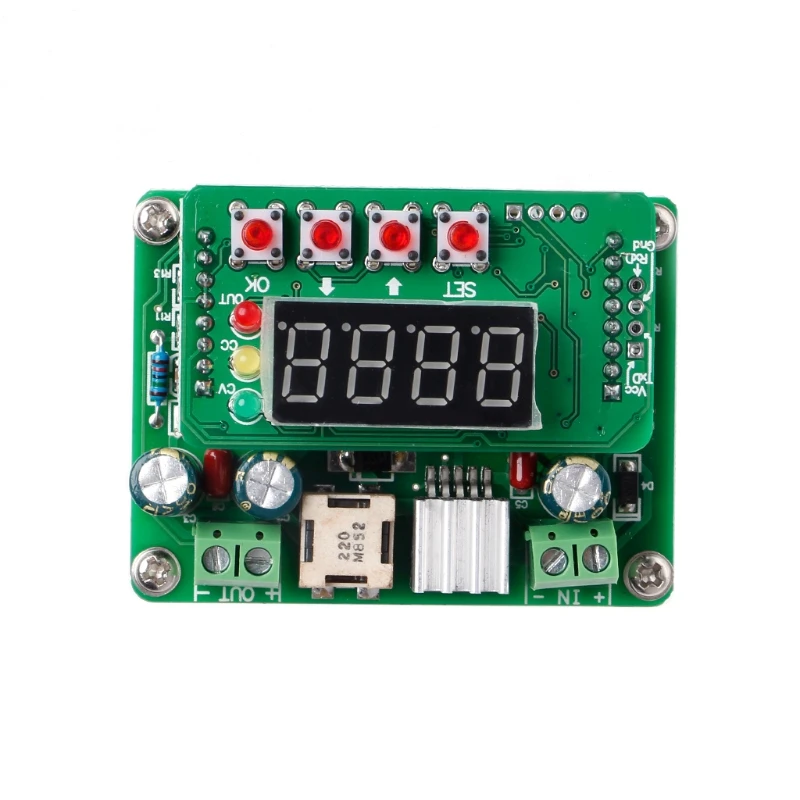

есть цифровой вариант преобразователя на xl4005e1 но не где не могу найти на него схему
https://youtu.be/t-VtaWuk9C8
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
9744, Ну проверьте, делов-то. Ничто так не понижает самооценку как нерабочий проект :)
PS: С наименьшим вредом для стабилизации будет работать вариант о котором Logik писал -заменить нижний резистор делителя электронным потенциометром. C большой вероятностью именно этот способ применяется в модуле с картинки в #28.
Как я писал пост 16, 18 пробовали? Транзистор не параллельно резистору, а последовательно.
Даже близко нет, что я писал выше:
Сам я никогда подобными вопросами не занимался, но что можно сделать по простому, чтоб управлять током.
Выпаять TL431 и резистор 2.2 кОм. К точке соединения конденсатора без номинала и резистора 71.5 кОм подключить ШИМ через резистор 47-100 кОм. Безъимянный С должен примерно 1 мкФ.
В этой схеме вообще TL431 можно убрать. Тогда в качестве опорного будет 5 В вместо 2.5 В.
И чтоб LM358 работал в линейном режиме (сейчас он в ключевом, как компаратор), нужно ввести ООС. Припаять резистор между ногами 1-2 (параллельно С) примерно 47 кОм.
Подаете ШИМ=255 и подстроечником выставляете макс. ток который требуется при ШИМ=255.
К ноге 2 конденсатор нельзя подключать! Начнется самовозбуждение ОУ.
Добьетесь регулировки тока, тогда напишу про регулировку напряжения.
Порыл я али на предмет цифрового потенциометра 1КОм, только X9C102 нарыл https://ru.aliexpress.com/item/5PCS-X9C102PIZ-DIP8-X9C102PZI-DIP-X9C102P-X9C102-new-and-original-IC-free-shipping/32477793332.html?spm=a2g0s.13010208.99999999.278.7aec3c00r6sDWS . Никто не встречал других вариантов? Похоже номинал в 1К не очень распостранен. А X9C102PIZ не самый подходящий и по точности и по интерфейсу.
Logik, нужен мелкоомный, вот тут предлагают обходное решение, как раз для той же цели.
Спасибо. Посмотрел, то что можна паралельно довесить к потенциометру, да рассмотрю вариант. Только DS3906 ни на али ни поблизости нет в наличии. На али бвли по 10 баксов, както вроде задорого. Да и DS3906 имеет всего 64 шага регулировки. Может чего нахимичить из нескольких штук.
Нарыл схему китайскогого управляемого DC-DC. Хороший дядька с Израиля не поленился и срисовал :) Лучик добра ему в карму. И какую-то свою прошивку под него написал. (блин, вот не лень было этот
кусок говнамодуль модернизировать? )Видно, что разработчики схемы понимали важность фильтров :) Полный пакет найденного тут.
Нарыл схему китайскогого управляемого DC-DC. Хороший дядька с Израиля не поленился и срисовал :) Лучик добра ему в карму. И какую-то свою прошивку под него написал. (блин, вот не лень было этот
кусок говнамодуль модернизировать? )Да ладно уж так жестоко. Он у меня третий год за лабораторник трудится. Если в точные измерения и аудио не лезть, а мне и не надо, матрицы, светики и прочие движки весьма достойно крутит.))))
И я свои пятькопеек вставлю. Вот так я делал програмную регулировку (через цифровой переменный резистор): https://www.youtube.com/watch?v=w5r9xz8_7m4
Подскажите как сделать несколько фиксированных напряжений - например 6, 9 и 12 В (плавная регулировка не нужна) и несколько фиксированних ограничений тока - например 1, 3 и 5А.
Управление (выбор напряжения и тока) нужно сделать через оптопары PC817.
