Не понял, по какому принципу формируются импульсы на зависимых каналах, но это такое. На рисунке зависимостей не углядел, скетч смотреть лень (тем более, что он работает не так, как хочется). Я так понял, что основная проблема сейчас - это запрет импульсов в "зеленой зоне"? Если да, то можно сделать так. Генерируем импульсы на главном канале ведь мы сами, т.е. всегда знаем их длительность - допустим 10 ms. "Некоторое время до окончания импульса", ну и "некоторое время после окончания импульса" нам, я так понимаю, тоже задано и известно, допустим по 0.5 ms, т.е. "зеленая зона" будет иметь длительность 1 ms.

Заведем какую-то глобальную переменную, по значению которой будем определять, можно ли выдавать на выходах зависимых каналов импульсы (пускай при ее значении "1" - можно, "0" - запрет, при ее инициализации ставим ее в "1"). В момент начала импульса на главном канале, запускаем отсчет времени и по истечении 9.5 ms (длина импульса на главном канале минус "некоторое время до окончания импульса") выставляем значение этой переменной в "0", а по истечении еще 1 ms ("зеленая зона" закончилась) возвращаем ее в "1".

А уже при генерации импульсов на зависимых каналах будем проверять эту глобальную переменную. Если в какой-то момент на выходе зависимого канала должен быть высокий уровень, то проверяем также и эту переменную. Если там "добро", то выдаем высокий уровень, иначе - попали на "зеленую зону" и выставляем низкий. Т.е. тут чистое логическое "И".

Да Вы полностью правы, но поскольку я ноль в программировании, то написать это я сам не могу.

Частота 1го канала и 8ми остальных регулируюся отдельно, 8 зависимых каналов имеют одну частоту

Папалекси, это не тот случай, когда можно помочь советом. Тут светит серьёзная работа по разработке алгоритма и программированию.

Да он просто криво нарисовал, миллиметровки или листка в клеточку не нашлось, алгоритм простой, нечётные импульсы тактируются передним фронтом, чётные задним   с задержкой T, число импульсов для счёта - 4  )))

Разрисовать получится красиво, а не эта абракадабра

да скважность естественно не 50


ua6em, ну так посоветуйте ТС что-то,  коли алгоритм простой ) Мне вот видится большая рутина..

1 канал работает на своей отдельной частоте и скважности.

Частота и скважность 1го не зависит от частоты и скважности со 2го по9й

каналы со 2го по 9й работают на другой частоте и другой скважности.

и там и там частота и скважность регулируется отдельно.

каналы со 2го по 9й - это бегущие огни, каждый следующий включается после предыдущего.

Самое главное чтобы небыло сигнала на каналах со 2го по 9й в конце импульса первого канала.

В скетче который я выложил все генерируется, только в зеленой зоне сигнал на каналах 2-9 есть, а надо чтобы небыло.

Ну скетч то Вы уже написали, значит не полный ноль. Начните с того, что нарисуйте тот же рисунок, но точный (можно на миллиметровке, можно в графическом редакторе на компе), чтобы было видно, что и в какой момент должно происходить. Но пока без "зеленых зон". Разберитесь как оно должно работать. Создайте алгоритм - представьте, что это вам самому надо включать и выключать рубильники в определенной последовательности - напишите для себя эту последовательность, чтобы Вы сами понимали. А по алгоритму уже пишите скетч. И уже потом, когда будет работать как надо, но без "зеленых зон", добавите эти "зеленые зоны". Алгоритм их работы я уже расписал.

Хорошо попробую. Потом отпишусь что из этого вышло.

я этот скетч просто собрал из двух уже готовых, сделанных не мной

По сути здесь два независимых генератора. Выход второго блокируется на неизвестное время.  Второй имеет 8 выходов, которые крутятся по кругу с каждым импульсом. Что бы хоть что то посоветовать надо знать следующее. От какой частоты и с каким шагом регулировать первый генератор до частоты 500Гц. Тоже для второго генератора. Ширина зелёной зоны и зависит ли она от частоты. Пределы регулирования скважности первого и второго генератора. Если шаг изменения частоты равен зелёной зоне, и минимальная частота на менее 2 герц, то всё просто. Если что то то более затратное по ресурсам то надо думать, как впихнуть невпихуемое.

я заблуждался, синхронизации никакой нет, следовательно, вижу только как решить програмно-аппаратно, немного логики рассыпухи и одновибратор типа АГ запускаемый по заднему фронту, можно на 555 но я с ними не работал, увы, программно это тоже можно, но это реалтайм, на этом проце точно не ко мне

Я немного неправильно описал, не по заднему фронту, а за некоторое время до заднего фронта и некоторое после заднего фронта. На аппаратном уровне несколько сложно это реализовать.

Как на рисунке начало и конец "зеленой зоны"

тогда понадобится два одновибратора или программно реализовать это "несколько впереди заднего фронта" и начинать надо с канала 1 (по вашему обозначению)

Вроде получилось, только не могу сбросить зависимые каналы во время зеленой зоны.

Код не претендует конечно на оптимизированность, но главное что истина гдето рядом.

они остаются в том же состоянии что и до зеленой зоны, но во время зеленой зоны импульсы на зависимых каналах не генерируются.

Помогите кто чем может.

зависымые каналы включаются с 84 строки, туда нужно подставить код, который будет переводить выходы в LOW.

не могу никак это сделать.

int genPin = 13; // номер пина генератора
int genState = LOW; // состояние генератора
// последний момент времени, когда состояние генератора изменялось
unsigned long previousMillisGen = 0;
long genOnTime = 3000; // длительность импульса (в миллисекундах)
long genOffTime = 3000; // длительность паузы (в миллисекундах)

class Flasher
{
  // Переменные - члены класса
  // Инициализируются при запуске
  int ledPin; // номер пина со светодиодом
  long OnTime; // время включения в миллисекундах
  long OffTime; // время, когда светодиод выключен

  // Текущее состояние
  int ledState; // состояние ВКЛ/ВЫКЛ
  unsigned long previousMillis; // последний момент смены состояния

  // Конструктор создает экземпляр Flasher и инициализирует
  // переменные-члены класса и состояние
  public:
  Flasher(int pin, long on, long off)
  {
   ledPin = pin;
   pinMode(ledPin, OUTPUT);

   OnTime = on;
   OffTime = off;

   ledState = LOW;
   previousMillis = 0;
  }

  void Update()
  {
   // выясняем не настал ли момент сменить состояние светодиода

   unsigned long currentMillis = millis(); // текущее время в миллисекундах

   if((ledState == HIGH) && (currentMillis - previousMillis >= OnTime))
   {
     ledState = LOW; // выключаем
     previousMillis = currentMillis; // запоминаем момент времени
     digitalWrite(ledPin, ledState); // реализуем новое состояние
   }
   else if ((ledState == LOW) && (currentMillis - previousMillis >= OffTime))
   {
     ledState = HIGH; // включаем
     previousMillis = currentMillis ; // запоминаем момент времени
     digitalWrite(ledPin, ledState); // реализуем новое состояние
   }
  }
};

Flasher led1(9, 100, 100);
Flasher led2(10, 200, 200);
Flasher led3(11, 300, 300);
Flasher led4(12, 400, 400);

void setup()
{
  // устанавливаем цифровой пин генератора как ВЫХОД
  pinMode(genPin, OUTPUT);
}

void loop()
{
   // выясняем не настал ли момент сменить состояние генератора
   unsigned long currentMillisGen = millis(); // текущее время в миллисекундах
   // если светодиод включен и светится больше чем надо
  if((genState == HIGH) && (currentMillisGen - previousMillisGen >= genOnTime))
  {
    genState = LOW; // выключаем
    previousMillisGen = currentMillisGen; // запоминаем момент времени
    digitalWrite(genPin, genState); // реализуем новое состояние
  }
  else if ((genState == LOW) && (currentMillisGen - previousMillisGen >= genOffTime))
  {
    genState = HIGH; // включаем
    previousMillisGen = currentMillisGen ; // запоминаем момент времени
    digitalWrite(genPin, genState); // реализуем новое состояние
  }
 if ((genState == HIGH) && (currentMillisGen - previousMillisGen <= genOnTime-1000))
 {
  led1.Update();
 }
 else if ((genState == LOW) && (currentMillisGen - previousMillisGen >= 1000))
 {
  led1.Update();
 }
 if ((genState == HIGH) && (currentMillisGen - previousMillisGen <= genOnTime-1000))
 {
  led2.Update();
 }
 else if ((genState == LOW) && (currentMillisGen - previousMillisGen >= 1000))
 {
  led2.Update();
 }
 if ((genState == HIGH) && (currentMillisGen - previousMillisGen <= genOnTime-1000))
 {
  led3.Update();
 }
 else if ((genState == LOW) && (currentMillisGen - previousMillisGen >= 1000))
 {
  led3.Update();
 }
 if ((genState == HIGH) && (currentMillisGen - previousMillisGen <= genOnTime-1000))
 {
  led4.Update();
 }
 else if ((genState == LOW) && (currentMillisGen - previousMillisGen >= 1000))
 {
  led4.Update();
 }
}

1) проблема в том, что не любую частоту можно синтезировать. Чем выше частота -тем больше шаг в "сетке" возможных частот. Впрочем до 5000 Герц особых проблем нет. Шаг в 1 Герц реален.

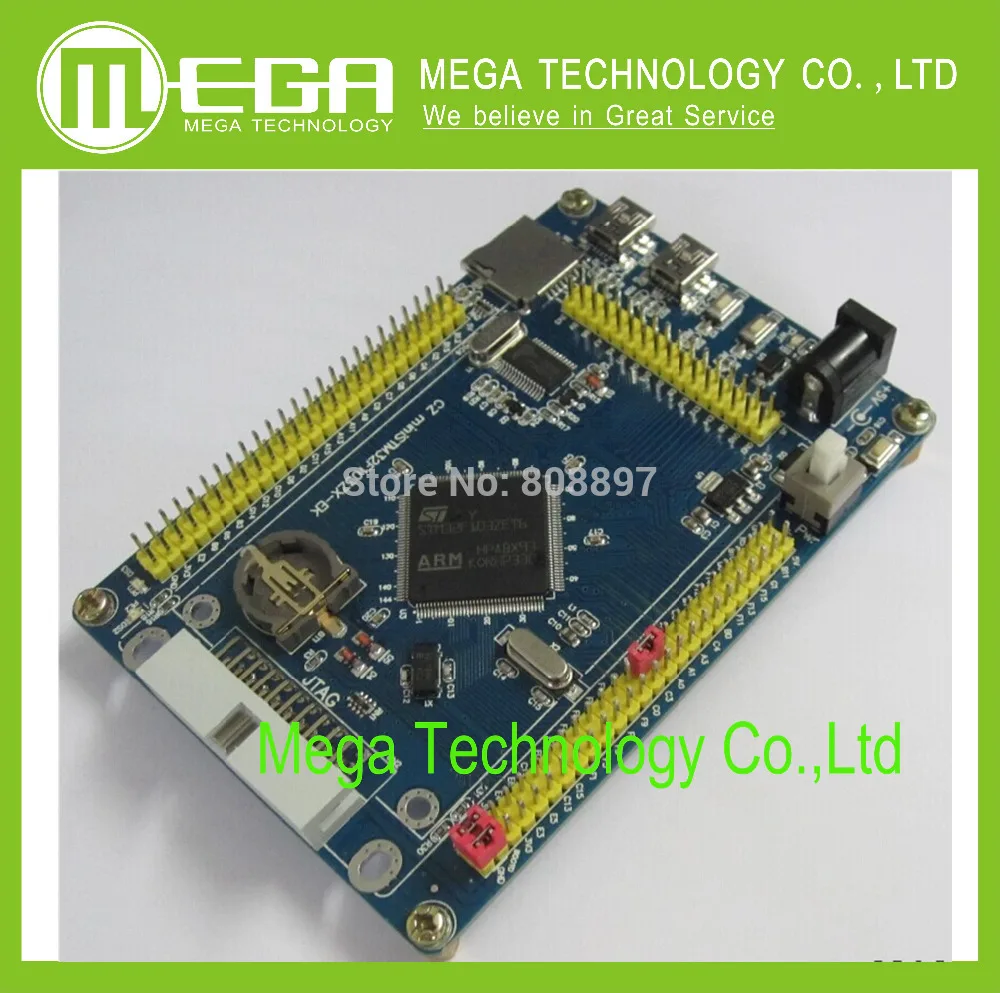

2,3) Скорее ни на какой, если нужно именно от 5 каналов.  Реально на плате с МК stm32 , причём подойдёт не любая, а та, где много таймеров. Типа такой, тут 8 таймеров, соответссно 8 каналов возможно сделать:

О,как...

по п.1 - там частота в "подчиненных" каналах может быть значительно выше 5к... и значительно ниже 2 - это возможно? Про "плавающий" шаг при регулировке я читал в Ваших постах - это мне не критично. Меня интересует - какую максимальную/минимальную частоту я могу получить?

по 2-3 - а как же это обсуждение в этой ветке девятиканального генератора?

Spbster, о максимальных частотах и шаге почитайте тут, пост 23, параграф Генерация прямоугольного сигнала. Минимальная частота тоже имеет ограничение, но сходу не вспомню. Единицы миллигерц наверное.  У топикстартера другая задача -частота там до 500 Герц, это можно программными методами решить. В вашем случае только аппаратными.

Частоту отличную от основной можно получить только на отдельном таймере. Если частота одна и таже но скважность разная то на stm может быть 4 канала на таймер. Частота зависит от скважности, при меандре до десятков МГц. В низ практически сколько угодно.

Понял, большое спасибо за ответы.
