Это NJM2904 -- операционый усилитель, молочный брат LM358.

Понять бы что за девайс в целом...

Более двух недель (с пятого числа) провалялся в столе без дела (и без питания). Достал - надпись на месте, полёт нормальный. Дальше уж не буду ждать - производитель пишет. что надо хоть раз в несколько дней стирать, а то артефакты могут остаться.

Опытные собратья, подскажите пожалуйста, как и где сыскать мне разъём 2x5pin с шагом 1,25мм и вот такого обличья

Производитель сенсора, который меня интересует, в даташите пишет: "Connector | JSD-BH-312-002 | 1.25 mm", но фотографии или ссылки на производителя не приводит. Алиэкспресс нибэнимэ на этот счёт... Может, конечно, это и описка насчёт 1.25.

*****

...Или второй вариант - могу ли я на 1.25 mm male pin header без особых проблем насадить 1.27 mm female connector (как на первой картинке)? Он у меня есть в наличии.

Вот размерности того сенсора, от которого у меня переходник валяется

А вот того, что хочу купить и подключить

По внешнему виду (на картинках продавцов) - они вообще братья-близнецы, поэтому допускаю, что и разъёмы у них одинаковые могут быть. Но один производитель пишет, что у его коннектора pitch 1.27mm, а другой - что 1.25mm.

Как быть?

Может быть не JSD a JST?

2 сотки на 4 интервала это 0.08 мм

Вполне впихуемое......

гугель мне тоже рекомендовал поискать JST-xxx, но... http://en.gassensor.com.cn/uploadfiles/2019/11/20191101100302475.pdf , стр. 5/18 говорит о "JSD-BH-312-002". Не удивлюсь, если производитель сенсора перемаркировал стандартные разъёмы и продаёт их оптом, по тройной цене. В китайский саппорт я вопрос написал, но ответа нет.

Машинистка ошиблась.
Все линки на JSD-BH-312-002 идут в этот ЕДИНСТВЕННЫЙ файл.
А вы попробуйте впихнуть.

Попробовать-то можно, денех/времени жалко, если не войдёт ))

Интересно то, что на 2x5 1.25мм на алишке вообще нет похожих по виду коннекторов. Вот я и решил переспросить: может ещё какие места есть "на посмотреть" (Маузер.ком или ещё чего-то навроде) - существуют ли такие в природе или это описка с вероятностью в 99%?

99% ашипка машинистки.
Я недавно в макетку 2.54  вставлял 5 штук синих тройных клеммников под винт с шагом 5.0
Просто они не зацеплялись друг за друга, но вставить можно было хоть 100 штук.
Вот эти зазоры в ключах.

Это не ошибка!

такие коннекторы есть.

на алишке я тоже такие заказывал и папу и маму. Есть SMD мамы, с ножками загнутыми под 45"

Обычно такие ставят под JTAG

Есть ли возможность подкинуть ссылку на страницу товара? Уже вдоль и поперёк всё излазил...

к сожалению найти не получилось... 55 страниц по 15 посылок... хз когда их заказывал :-)

выглядит вот-так

но в вашем случае это коннектор с шагом 1.27мм, ошибка в документации!

если посмотрите даташит этого же производителя тут: https://www.devicemart.co.kr/goods/download?id=6500099&rank=3

то этот коннектор уже с шагом 1.27 мм :-)

Точно... чего это я не допетрил в даташиты других сенсоров того же вухан-кубика глянуть, зациклился на поиске 1,25мм.

На 1,27мм коннекторов валом на али.

На некситоне скидка $30 на заказ от $300, если кому интересно.

Просто напомнить, что "Снижен порог для беспошлинных интернет-покупок за рубежом": https://ria.ru/20200101/1563055701.html

натыкать в разъем контактов,припаять провода,замазать аккуратно эпоксилином=любой нужный разъем

Решил  добавить в таблетку  и покормить свою фотоловушку.
Не берите SanDisk Ultra никогда.

64GB месяц назад, мне и сыну пришли:

128GB неделю назад:

В Китае не стоит брать карты памяти. Там 99% самопал с подпольных заводов или отбраковка. Тем более у нас с гарантией в магазине не намного дороже.

Интересная штучка для тех, кому нравится EEPROM и FRAM: EERAM. Помесь бульдога с носорогом - восьминогая микросхема с  I2C, совпадающая по распиновке с обычной внешней EEPROM 24C04 (такие на модулях с часами DS3231 часто стоят), снабжаемая дополнительным конденсатором и хранящая данные в SRAM, однако при падении питания, успевающая сделать резервную копию в своём EEPROM, вися на этом самом доп. конденсаторе (фича отключаемая). При появлении питания бэкап возвращается на место.

47L04/47C04/47L16/47C16 - больше мильёна бэкапов, Zero cycle delay reads and writes и всё такое: datasheet, AN2047, AN2257, AN3171.

На алиэкспрессе, например, есть лоты: 47C04. Не брал, но раздумываю над этим.

UPD: существуют скорострельные SPI-модификации МС (до 66MHz по шине, до 1Mb ёмкости), но они только низковольтовые - 48LM01.

там, в основном 24С32 стоят

Да, зарапортовался что-то я. К слову, есть еще предложения по 47C16.  У продавца 47C04 отзывы не очень, рендер вместо фото...

Получил такую хреновину:

Если честно - ожидал большего ))

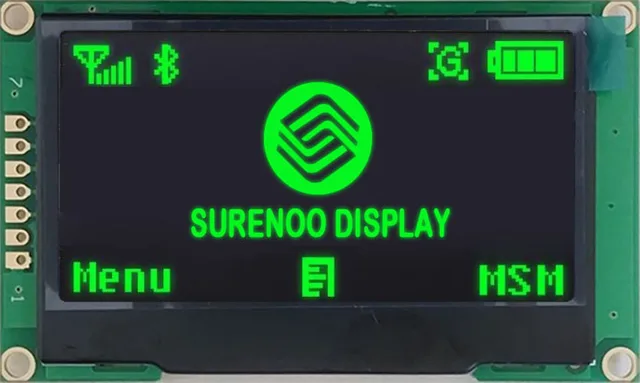

Размером с 1.3 спичечного коробка, цвет сочно-зелёный, чипсет SSD1309, яркость (контраст) до нуля не регулируется и 256 градаций, обещанных даташитом, не чувствуются.

Само качество детали изготовления хорошее, непромытого флюса нет.

У меня версия со SPI, драйвером сработал U8G2. При подключении используются все 7 пинов :(

Работает с 5V без всяких конверторов, по UT61E потребление на полной заливке и максимальной яркости 100mA

Так же очень расстроило, что дисплей полосатит в тех строках, где цвет неравномерен на всей их протяженности. Второй раз по такой цене брать бы не стал.

Эта полосатость - врожденная бага оледов. По крайней мере мне другие с Али не приходили. Там схемотехника такая, строка запитана от источника тока и если часть пикселей в строке не засвечена, то остальные получат больше тока. Я отказался от тёмных символов на светлом фоне пошти везде.Ну и 18 баксов - однако;)

Да, блин, думал что у него контрастностью можно рулить до нуля, чтобы вместо TFT с PWM-ом поставить. И побрился...
OLED у меня на смартфоне не полосатит, значит чипсеты, выбираемые для алишных дисплеев не умеют правильно рассчитывать и держать ток :(

Ежели кому интересно побыстрощупать megaAVR, то есть такая забавная плата на Atmega4808  https://aliexpress.ru/item/4000100138848.html . Аддон для Arduino: https://github.com/Thinary/ThinaryArduino

Сам не брал, заметил случайно.

Действительно забавная. И самое забавное там, что в качестве USB to Serial конвертера там используется контроллер SAMD11 который существенно круче по своим возможностям чем атмега.

 У того же продавца есть и 328PB. https://aliexpress.ru/item/32828478049.html

Очень спорные платы. В 1.5 раза больше ОЗУ и ПЗУ. Таймеров больше.
Зато сильно дороже обычной нанки и куча гемороя с совместимостью во всех библиотеках. Смысла шило на мыло менять нету. К тому же Arduino Mega ненамного дороже стоит, есть очень компактные платы.

Тоже и с Atmega328PB

Юзал их активно. Понравилось два SPI, I2C и UART. Ну и 4 дополнительных GPIO. Особенно SPI, когда на одной NRF24 висит, а на другую можно повесить тот же дисплей. QTouth не сумел запустить, так как работают только с проприоритарной библиотекой от AVR. Остальные фишки как то не очень востребованы.

Уж если и переползать с AVR, то на STM32, а еще лучше на модули ESP8266, ESP32, NRF52
Там сразу же модемы встроенные

За 328PB знаем...

Вот ещё из того же магазина: AHT10 от известного по AM2302/AM2320 производителя AOSONG (datasheet CN).

Типа новое поколение сенсоров. Сам он резвый: ~75ms на замер, между замерами ждать долго не надо - я потестил на 10ms, вроде всё ок. Разрешение обещано хорошее: RH - 0.024%, T - 0.01C. Дополнительный плюс - есть бит завершения конвертации в статусе, минус - нет CRC.

Так что если кому надо быстро сортир проветривать или траву сушить очень прецизионно - можете пробовать.

[5265] Time: 61ms	T: 24.231C	H: 35.281%
[5340] Time: 62ms	T: 24.255C	H: 36.018%
[5413] Time: 62ms	T: 24.292C	H: 36.890%
[5488] Time: 62ms	T: 24.349C	H: 37.888%
[5562] Time: 62ms	T: 24.418C	H: 38.859%
[5637] Time: 61ms	T: 24.504C	H: 39.833%
[5710] Time: 63ms	T: 24.601C	H: 40.851%
[5785] Time: 62ms	T: 24.707C	H: 41.830%
[5859] Time: 62ms	T: 24.824C	H: 42.827%
[5933] Time: 61ms	T: 24.937C	H: 43.808%
[6007] Time: 62ms	T: 25.061C	H: 44.814%
[6081] Time: 63ms	T: 25.181C	H: 45.849%
[6156] Time: 61ms	T: 25.313C	H: 46.844%
[6230] Time: 62ms	T: 25.442C	H: 47.931%
[6304] Time: 62ms	T: 25.574C	H: 48.954%

Накатал тестовый скетч, который привожу ниже. Он представляет из себя переработанный китайский, поэтому в нём есть какие-то magic numbers, которые не совсем понятны из даташита.

#include <Wire.h>

#define AHT10_I2C_ADDRESS  0x38  // or 0x39
#define AHT10_STATUS_BUSY  0x80

const uint8_t initCmd[3]    = {0xE1, 0x08, 0x00}; // Init + CAL Enable
const uint8_t measureCmd[3] = {0xAC, 0x33, 0x00};
const uint8_t resetCmd      = 0xBA; // The soft reset takes less than 20ms

uint8_t aht10ReadMetric(float& _temperature, float& _humidity) {
  uint8_t  readedBytes, rc = false;
  uint8_t  rawData[0x06];
  uint32_t rawTemperature, rawHumidity, convStartTime = millis();

  Wire.beginTransmission(AHT10_I2C_ADDRESS);
  Wire.write(measureCmd, sizeof(measureCmd));
  Wire.endTransmission();

  // Note: The sensor takes time to collect.
  // After the host sends a measurement command (0xAC ... ), the delay is over 75ms and the converted data is read and the returned status bit is normal.
  // If the status bit [Bit7 of] is 0 for the data can be read normally, the sensor 1 is the busy state, the host needs to wait for the data processing is completed.
  // while() can be replaced by delay(100);
  while (!rc) {
    uint8_t statusByte;
    aht10ReadStatus(statusByte);
    rc = !(statusByte & AHT10_STATUS_BUSY);
  //  Serial.println(statusByte, BIN);
    delay(10);
  }
  Serial.print("Time: "); Serial.print(millis() - convStartTime); Serial.print("ms\t");

  readedBytes = Wire.requestFrom(AHT10_I2C_ADDRESS, sizeof(rawData));
  if (sizeof(rawData) != readedBytes) {
    rc = false;
    goto finish;
  }
  for (uint8_t i = 0; sizeof(rawData) > i; i++) {
    rawData[i] = Wire.read();
  }

  rawTemperature =  (((uint32_t)rawData[3] & 0x0F) << 16) | ((uint32_t)rawData[4] << 8) | rawData[5];
  rawHumidity = (((uint32_t)rawData[1] << 16) | ((uint32_t)rawData[2] << 8) | rawData[3]) >> 4;

  _temperature = (((float)rawTemperature * 200) / 1048576) - 50;
  _humidity = (float)rawHumidity * 100 / 1048576;
  rc = true;

finish:
  return rc;
}

uint8_t aht10Init() {
  uint8_t statusByte, result;
  Wire.beginTransmission(AHT10_I2C_ADDRESS);
  Wire.write(initCmd, sizeof(initCmd));
  Wire.endTransmission();
  result = aht10ReadStatus(statusByte);
  result &= ((statusByte & 0x68) == 0x08);
  return result;

}

uint8_t aht10ReadStatus(uint8_t& _statusByte) {
  uint8_t readedBytes = Wire.requestFrom(AHT10_I2C_ADDRESS, 0x01);
  _statusByte = Wire.read();
  return (0x01 == readedBytes);
}

void setup() {
  Wire.begin();

  Serial.begin(115200);
  Serial.println("AHT10 sensor demo");
  Serial.print("Init ");
  if (aht10Init()) {
    Serial.println("ok");
  } else {
    Serial.println("fail");
    while (true);
  }
}

void loop() {
  float temperature, humidity;
  uint8_t rc;

  Serial.print("["); Serial.print(millis()); Serial.print("] ");
  rc = aht10ReadMetric(temperature, humidity);
  if (rc) {
    Serial.print("T: "); Serial.print(temperature, 3); Serial.print("C\t");
    Serial.print("H: "); Serial.print(humidity, 3); Serial.print("%\t");
  } else {
    Serial.println("Read error");
  }
  Serial.println();
  delay(1000);
  //delay(10);
}

Абсолютно согласен. 7,5баксов 4808 стоять не может. Уж лучше 3 бакса докинуть, если моща приспичит, и взять https://onion.io/store/omega2/ С линуксом, вайфаем и езернетом. А если 580МГц не особо нужны, то да, ESP8266 хорош.

А может кому двигатель 550 надобен. Подшипники действительно стальные, люфтов не чувствуется. Ехал долго и доставка за это время в полтора раза подросла, у меня за 400 рупий вышел.

Тоже прикупил подобные дисплеи, только белые. Мне понравились, шрифт 6х5 читабельный в отличии 1.3" дюймового.

Да, цена конечно космос, но вот почемуто понравились мне OLED. Полосатость есть,  но это при полной заливке, при отображении символами полостатости не видно.

Подключил по I2C работает хорошо в отличии от этого https://aliexpress.ru/item/32965834123.html, эти не работают толком, зависают, причем если заливать дисплей то зависают после 60% экрана стабильно. думал мои кривые коды, но оказалось всетаки кривые дисплеи.

Выгорают сильно?

По этим дисплеям, думаю, статистики пока еще нет.  :)

предыдущие, 0.96" которые, выгорают на статической картинке и максимальной яркости достаточно быстро.  Один у меня выгорел за 1 год, второй, за 2.

Я думаю технологически от других размеров они ничем сильно не отличаются. Выгорят так же как и 1,3"
У меня на инкубаторе 1.3" был постоянно включен пол года, знатно выгорел, заметно. А в курятнике третий год стоит, гаснет после 30 сек отсутствия активности энкодера. Выгорания нет.

Я тут спрашивал про разъём с шагом 1.25мм для сенсора PM2012 от Wuhan Cubic (подразделение Sifang Wuhan Optoelectronic)... Позже коллективный разум выяснил, что в даташите скорее всего допущена описка и стоит брать разъём с шагом 1.27мм.

Эта история имеет не менее запутанное продолжение.

Собственно говоря, я давно искал PM2.5 сенсор с I2C интерфейсом, так как мой Plantower PMS-A003 имеет только UART и 3.3V TTL, что не очень интересно, когда ардуина пятивольтовая и с одним UART-портом. В дебрях китайских сайтов упоминается некий PMS-A003I (с индексом I), который как-будто умеет работать по I2C, но ни документации, ни предложений на Ali/Ebay/etc найти не удалось. Продавцы с этих площадок тоже не сознавались, что могут его найти и продать. Сенсор-фантом, словом.

И вот я как-то натыкаюсь на PM2012, который, судя по даташиту, вообще волшебный. Один MTTF в 110,000 hrs (continuous turn on) чего только стоит. Плюс раздельное управление лазером / протяжным кулером - включай и выключай, как хочешь. Байты статуса, алармы по температуре и неисправностям кулера... Да ещё и толерантный к 5V. Конфетка просто.

Заказал я его, получил... С виду - брат-близнец PMS-A003 (но это и раньше, по картинкам, было видно). Переходник от последнего (валялся у меня без дела) сел на него как родной.  Т.е. разъём там действительно с шагом 1.27мм.  Быстренько напускаю я на него I2C-сканер и... начинаю подозревать неладное: PM2012 должен отозваться на 0x50, а полученный висит на адресе 0x12... Недолго думая - реквестую с него пачку байтов и, что бы вы думали? Он, мерзавец, отвечает пакетом с заголовком 42H 4DH, то есть натурально по протоколу Plantower чешет. И не сгорает от 5V на I2C.

Теперь даже и не знаю, что делать. С одной стороны: я получил то, что искал - PMS-x003I, но с иной наклейкой. С другой стороны - волшебного сенсора от Wuhan Cubic я не имею. Как спор открывать - неясно, видос с ардуиной и Serial Monitor-ом снимать что ли?

Но, если кому-то нужен PM2.5 от Plantower с I2C, то даю ссылку на магазин

Разъёмы 1.27мм под "дырочный монтаж" и "поверхностный". К сенсору подходят - я совал. Еле вытащил потом эту мелочь пинцетом.

Кстати, если кто не знал: Google Translator под Android умеет переводить по картинке прямо на лету. Наводишь камеру на китайскую этикетку... Или прямо на монитор... И вуаля - видишь перевод, наложеный на иероглиф.

P.S. Это какой-то китайский трэш. На сайте производителя даташит с одним протоколом, на сайте одного из продавцов - с другим. Причём, до страницы 9 отличий практически нет (только в сроке MTTF): версия документа, дата выпуска, редактор - одни и те же.

Забыл спросить.

Я правильно понимаю, что ежели в вышеописанном сенсоре SDA/SCL совмещены с RX/TX (переключение притяжкой конфигурационного пина к GND), и I2C не погорел с 5V TTL Ардуины, то и UART можно с той же Ардуиной юзать без опасений на предмет выхода белого дыма, потому что там, унутре, тот же open-drain транзистор будет дирижировать линией (схемотехнически же не будут два разных способа управления для разных интерфейсов встраивать)?

Всё же планирую его через UART потыркать разными командами, мошт опомнится и станет волшебным таки.

https://aliexpress.ru/item/4000202965040.html?spm=a2g0v.12057483.0.0.301915e1Sf449v

В наших погодных условиях писец прийдет к этим ветрячкам за 5 минут.

что-то я не понял - зачем эти мясорубки?

Это ветрогенераторы, поехал, ходовые огни загорелись, без подключения к бортовой сети авто.

вау! щайтан!

b707, главное не ездить по тем дорогам, где можно с доном Кихотом встретиться, а то увидит ветряк, примет за мельницу, бегай потом за каской.

Ооо , и в ветренную погоду они светятся ночью на парковке(создавая иллюзию наличия водилы в машине). Типа - противоугонка.

Может кто-то не видел.
G8ND-2UK-12vdc
Два реле в одном маленьком корпусе.
Соединены сразу с расчётом изменения полярности сигнала
для реверса моторчиков постоянного тока.
Стоят обычно в электрическом ручнике.
https://aliexpress.ru/item/4000374108500.html

железка одной ногой со схемой не бьется, 6-7 возможно соединены

В даташите от OMRON ног больше :-)

Не, там все сходится, просто на картинке слева маленький контакт оказался на фоне большого и его не заметно сразу.
