сделал самотельный датчик для снятия вторичного напряжения системы зажигания автомобиля. Да просто индуктивное реле к катушке приложил и все. Получил такую осцилограмму.

Но мне нужна только "метка" первого цилиндра (строб сигнал), т.е. должен выглядеть примерно так.

Требуется регулировка нагрева воздушного ТЭНа мощностью 4кВт.

Регулировка мощности - энкодером.
Продолжительность включения ТЭНа - 5-30 секунд, включаем по нажатию кнопки.

Принцип работы - выставили требуемую температуру энкодером, значение записалось в EEPROM. Включаем ТЭН - ТЭН греет в соответствии с установленным значением.

Какие есть варианты для решения моей задачи?

киньте в меня тапочком, что бы я понял как защитить ардуинку при работе с сопротивлением( 1 ступень КЗ ДО 300 ом, 2 ступень рабочая 500-1200, 3 ступень перебор- окисление в цепи). со ступенями и сигналами оповещения я разберусь, а как сделать защиту от напряжения на щупы(до30вольт), что бы ардуинка не умерла.

Здравствуйте. Пришла ардуина уно, подключил ее, установил вроде все драйвера, залил блинк, все отработало. Подключил дхт11, все тоже отработало, в иде отображался компорт3. Видимо, потом я что-то сделал не так, теперь ардуина не распознается в диспетчере устройств, иде не предлагает выбрать 3 компорт, и залить ничего не получается. На другом компе тоже не видит. Как-то можно исправить?

Добрый день. Регулятор напряжения на плате ардуинки сгорел, я впаял другой, работает.. Но и этот регулятор греется, и резистор в 17 ом подключенный последовательно с ардуино по цепи питания от аккумуллятора автомобиля. Пытался включить через дополнительный делитель напряжения lm317, но через него ардуино вообще не включилась. Схемы собирал с помощью этого калькулятора: http://cxem.net/calc/lm317_calc.php . Сейчас хочу попробовать с помощью режима стабилизатора тока (вторая функция в калькулятора по ссылке), но мне кажется это не то что нужно...

Есть кнопка с фиксацией и подсветкой, у кнопки 2 контакта, нормально разомкнутые, +2 контакта питание подсветки (led). Нужно сделать так, чтобы при нажатии кнопки загоралась подсветка, помимо собственно передачи информации о нажатии в Arduino. Во всех схемах, что вижу в сети, кнопка и led всегда на раздельных pin-ах. Мне не обязательно включать led из Arduino, поэтому хочется не занимать лишний пин. Вопрос: как сделать, чтобы был занят только один pin? Буду рад схеме, либо её словесному объяснению. Уровень, понятно, начинающий.

В общем в прошлом году отказала приборка от мотоцикла. Без неё я проездил месяц. В ноябре помер аккум (скинул на китайскость аккума) потом сел другой, в дальнейшем после прозвонки выяснилась короткое на фаре мотоцикла которое я так и не смог решить (так как выпал снег, а гаража нет. Ковыряться на улице в минус не самое замечательное решение). Новая приборка стоит более 2к рублей, а толку от неё не много (тахометр, адометр, спидометр и лампочки).

Здравствуйте, заглянувшие.
Требуется сделать устройство, управляемое при помощи ИК-сигнала.

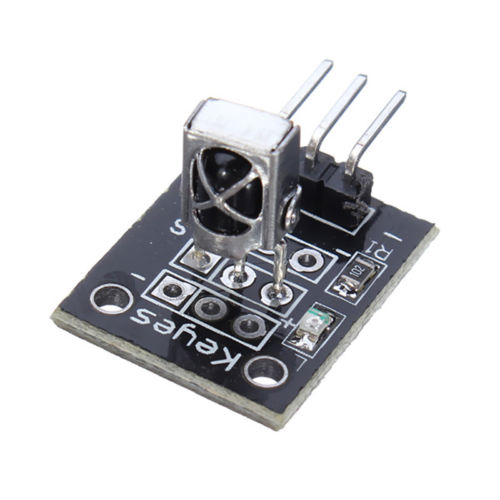

Имеется модуль с приёмником оного по имени KY-022. Выглядит вот так:

VCC +5V.

GND земля.

IN Сигнал.

продрема в том что на IN надо подключить землю (GND) тогда реле включается, а с выхода при HIGH +5V. а при LOW 0V а не земля.

Здравствуйте уважаемые формучане.

Загорелся сконструировать систему переключения между выводами звука - т.е.

Изначально звук идёт из устройства.

Выводится на звук на два выхода (аудио разъёмы), которые должны меняться нажатием кнопки.

То есть кнопку нажал звк пошёл на один из аудио разъёмо ещё раз нажал, звук пошёл на другой разъём.

Подскажите пожалйста, реально ли реализовать данную систему на ардуино.

Что цеплять на вход? л и правый шаушник? и на выходе то же самое?
