Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
Да нет . На платы их ставлю (как та , что на фото выше), не мембраны. Сверху клею самоклейку с напечатаным рисунком - и панель готова. А собратной стороны СМД монтаж. Компактно и панель на вид не плохая получается.
Чет не грузятся фотки.
Не смог загрузить. Позж выложу как это выглядит. Просто мембранные и вообще готовые не всегда подходят под мои цели.
Слева готовая плата (не моя) , справа немного переделанная (добавлены фукции и под Амегу сделано). Вверху-лицевая поверхность, снизу фото тыльной стороны с смд элементами.
А других , более "объемных" кнопок, проблем найти нет.
Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
867,26 руб. / партия 1000 шт. / партия , 1,16 руб. / шт.
1000pcs per lot
Бесплатная доставка в Russian Federation службой China Post Registered Air Mail
А какова технология изготовления "самоклейки с напечатанным рисунком" и какой при этом будет результат?
Струйная печать, я думаю. Снаружи ламинируется (при печати или самопал со скотчем). У меня были такие наклейки на корпус с надписью - по качеству скажу - в целом сносно. Под дождём и душем не стоит поливать. Если надо водостойкое, то по краям среза промазать суперклеем, либо скотча внахлёст (допустим сама печать 50х90 мм, ламината 55х95 мм).
SpectrumZX, возможно ли это сделать полностью оптическим? Например smd фоторезистор и smd светодиод рядом ставить, и компаратором/АЦП мерить, чтобы реагировало на отражение/ИК проводимость пальца либо цвет. По-идее если синим светодиодом светить, должно реагировать на пальцы в синих и белых перчатках.
Да, ещё вопрос. Не изнашивается ли плёнка от нажиманий на пимпочки? Понимаю что вроде в пультах от магнитол такие кнопки и ничего не трескается, но там и материал толще. Плёнка для печати - 75 мкм.
уважаемые форумчане, всем привет! :) топик замечательный, но есть предложение...
создать отдельный форум: куплю - продам (AliExpress, eBay и прочее)
в форуме поднять "темы по интересам" ака: "кнопки", "БП", "контроллеры", " прототипы и платы" и иное по интересам.
суть в том, что 5800+ постов невозможно перечитать. Я иногода пытаюсь вспомнить, чего интересного вычитывал, но не могу найти где это читал. Поисковик почти бесполезен. Сейчас прицениваюсь к коробкам для проекта.... за 30минут ничего интересного не нашел, а оно есть я точно знаю....
SpectrumZX, возможно ли это сделать полностью оптическим? Например smd фоторезистор и smd светодиод рядом ставить, и компаратором/АЦП мерить, чтобы реагировало на отражение/ИК проводимость пальца либо цвет. По-идее если синим светодиодом светить, должно реагировать на пальцы в синих и белых перчатках.
Тогда проще делать сенсорные. Либо типа ttp223/4/6..., либо типа qtouch
Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
867,26 руб. / партия 1000 шт. / партия , 1,16 руб. / шт.
1000pcs per lot
Бесплатная доставка в Russian Federation службой China Post Registered Air Mail
Пленку заказываю . Печатают на пластиковой основе и свеху ламинируют матовой пленкой.Поэтому печать прочна и стойка к трению и мойке (в разумных пределах).Панели с такой технологией изготовления работают по много лет.
ivdor, под водой не работает она. А так да, супервещь.
Гриша, есть такая задумка, но для меня это малая часть моей затеи, я замахиваюсь на разбор трёх первых разделов полностью. Мне понадобится ещё не менее 2 месяцев на это. Посмотрим, что можно сделать.
UPD. Snapshot первых 116 страниц целиком, 4.3 Мб, на машине 2 ГГц открывается ~15 секунд, крутить прокрутку без фризов можно через 45 секунд. Дальше всё просто, жмём Ctrl+F ищем.
Крыжик — село, Кальченковский сельский совет, Белопольский район, Сумская область, Украина. Код КОАТУУ — 5920683903. Население по переписи 2001 года составляло 129 человек.
Cуть в том, что 5800+ постов невозможно перечитать. Я иногода пытаюсь вспомнить, чего интересного вычитывал, но не могу найти где это читал. Поисковик почти бесполезен. Сейчас прицениваюсь к коробкам для проекта.... за 30минут ничего интересного не нашел, а оно есть я точно знаю....
Не вижу смысла рыться в старых сообщениях этой темы. Старые ссылки чаще всего бесполезны, они чаще всего мертвы. Да и расклад меняется. Те же коробочки раньше брал у китайцев. Сейчас у нас на радиорынке они дешевле и разнообразние. Ещё массово появились 3д принтера, а там уже любую коробочку нарисовать можно.
Не вижу смысла рыться в старых сообщениях этой темы. Старые ссылки чаще всего бесполезны.
тут местами очень нормальные обсуждения покупок типа модуля: HLK-PM01 AC-DC 220V to 5V mini power supply module,intelligent household switch power supply module. #2384
может ценник и изменился, но его стоит поискать, есть множество других моментов....
Гриша, есть такая задумка, но для меня это малая часть моей затеи, я замахиваюсь на разбор трёх первых разделов полностью. Мне понадобится ещё не менее 2 месяцев на это. Посмотрим, что можно сделать.
А этот момент обсуждается на предмет пожеланий в отдельном топике? или помощники только мешают?
Есть у кого нибудь пример использования данного реле?
их целая линейка, ваш выбор не самый лучший, так как это random. для простого переключения лучше брать zero cross, а это AQH2213 но еще лучше AQH3213 они до 1.2А или 12А в импульсе
Наверно, самые дешевые оптосимисторы (они же твердотельные реле) на 220В (не "драйверы" типа мос).
Есть у кого нибудь пример использования данного реле?
Те, что с zero-cross = отлично идут как раз как драйверы симисторов вместо МОСек, у меня такие стоят в схеме управления 40А симисторами.
Что касается использования как реле - я бы особо предельным значением не доверял. Случайное прохождение тока 2А через 3213 (допустимый ток по даташиту - 1.2А) привелу к растрескиванию корпуса микросхемы с отгоранием ноги. Но на слабенькую нагрузку, типа светодиодных ламп 10-50Вт - идут нормально.
Простите, а моськи чем не угодили? они вапще рублей по 10 без ZeroCross и рублей 12-15 с Zero. Мошт я чота делаю не то, но с симисторами BT только их и ставлю.
я активно пользую AQH как реле для управления лампочками, реле, контакторами, вентиляторами, как zero-cross так и random (в схеме управеления вентилятором используя ФИМ). В случае с индуктивными нагрузками паралелльно выходу ставлю снубберы. Все отлично уже годами работает
то, что оно обязано сгореть при постоянном токе 2А так это к бабке не ходи - прямым текстом написано в даташите и это ни разу не повод отказываться от них в качестве реле
заменить ими MOC можно действительно только от любви к искусству, эти релюшки стоят примерно по 20р при покупки кучки, а MOC стоят 5-8р за штуку тоже при покупке кучки
я активно пользую AQH как реле для управления лампочками, реле, контакторами, вентиляторами, как zero-cross так и random (в схеме управеления вентилятором используя ФИМ). В случае с индуктивными нагрузками паралелльно выходу ставлю снубберы. Все отлично уже годами работает
Можно ссылочку на схемку для уравления вентилятором ?
это ФИМ - фазо-импульсная модуляци. работает не с любым вентилятором и даже с тем с какими работает нужно программно исключать режимы при которых мотор гудит или не стартует
я использую в системе охлаждения коморки где стоит некоторое оборудование. вентилятор обычный 100мм из магазина стройматериалов, а режимов работы фактически 4, я их условно назвал OFF-50%-75%-100%. Но по факту под каждой цифрой стоит пообранные экспериментально значения ФИМ. И да, в отличии от схемы по ссылке вместо связки MOC+TRIAC использую AQH3223
Привет сообществу, ссылку где то, когда то давали, найте не могу. Никто не встречал на Али калиброванный источник напряжения, отдельный девайсик с батарейкой. Пробовал разные словосочетания: образцовый, калиброванный, точный, глухо.((((
Если кто знает, бросьте ссылочку или словосочетание по которому искать. Благодарю.
По всем параметрам лучше модуль на AD588BQ. Хотя слегка подороже.
Купил для интереса партию 10 шт за ~1000р чисто микросхем (сейчас продавец увеличил цену в два раза).
Измерения на 6.5 мультиметре (Rigol DM3068) показали, что из 10 м/с только две входят в диапазон +1мВ и все входят в диапазон +3мВ. отсюда только два варианта:
1. Большая наработка, что привело к данному дрейфу.
2. Перешлифовка с A/J типов.
Если первый вариант, то это очень хорошо ибо стабилитрон состарен и больше значительного дрейфа не будет, но я склоняюсь ко второму варианту: уж очень подозрительно что на б/у чипах одинаковая дата выпуска.
Есть вопросы, целых два,
один ответ найден, надо отрезать потенциометр.
А второй - нигде не указано максимальное напряжение на входе ENABLE.
Где-то пишут о пяти Вольтах максимум, где-то о простой подаче на него входного напряжения.
А у меня оно будет 24 Вольта.
А второй - нигде не указано максимальное напряжение на входе ENABLE.
По отзывам, м/с там используется - MP2315.
В ДШ указан порог срабатывания по входу EN ~1.5V, рекомендуется 2V (ток потребления составит 2,5мкА).
А вообще, вывод позволяет подать напряжение до 6V.
Судя по току и порогу можно подавать на этот вход входное 24 Вольта через килоом примерно так 100.....
Глянул на плату повнимательнее, нашёл резистор
с дебильной маркировкой 30D = 200 kOhms ( вместо нормальной 204)
идущий на 6 ногу.
Значит всё уже украдено до нас и просто соединяем EN и IN+.
При работе импульсные токи в дросселе намного выше, чем ток в нагрузку. При превышении паспортных токов в индукторе, последний оказывается в состоянии насыщения, отчего индуктивность резко уменьшается, а ток столь же резко возрастает. Чип при этом офигевает и либо горит, либо уходит в защиту. Вобщем, на катушках лучше не экономить.
Та ладно, вы прям слона покупаете, основную массу заказов (они дешевые) отбираю по одному критерию - минимум стоимости (если уж совсем мутное описание пропускаю). За все время, сотни две-три заказов, была пара тройка косяков, да и там деньги вернулись. Фирме, у которой был высокий рейтинг (товар сломался на вторую неделю) карму портить не стал, спор не открывал, был удивлен - замену прислали без спора и бесплатно. 1-2% возможных накладных расходов, при китайских ценах, вполне допустимая потеря, тем более и ее не наблюдается. ИМХО.
Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
...
Производят их , вроде бы как пиндосы. Вот тут их много разных форм . Но китайских не нашел.
А зачем они сами по себе?
У китайцев они в клавиатурах
или в таком виде:
Или Вы сами хотите производить клавиатуры?
https://youtu.be/h5dFS1AMQq8
Или Вы сами хотите производить клавиатуры?
https://youtu.be/h5dFS1AMQq8
Да нет . На платы их ставлю (как та , что на фото выше), не мембраны. Сверху клею самоклейку с напечатаным рисунком - и панель готова. А собратной стороны СМД монтаж. Компактно и панель на вид не плохая получается.
Чет не грузятся фотки.
Не смог загрузить. Позж выложу как это выглядит. Просто мембранные и вообще готовые не всегда подходят под мои цели.
Слева готовая плата (не моя) , справа немного переделанная (добавлены фукции и под Амегу сделано). Вверху-лицевая поверхность, снизу фото тыльной стороны с смд элементами.
А других , более "объемных" кнопок, проблем найти нет.
Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
Производят их , вроде бы как пиндосы. Вот тут их много разных форм . Но китайских не нашел.

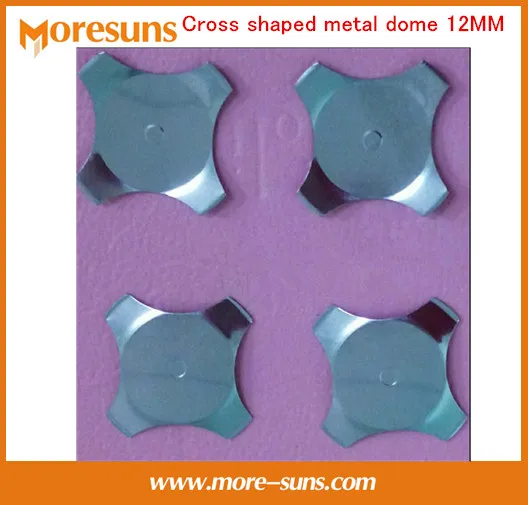

На 12мм - большие ?
Price: 519,78 руб. / lot (100 pieces / lot , 5,21 руб. / piece )Скидка: 488,56 руб. / lot -6% 7 days left
Free Shipping to Russian Federation via China Post Registered Air Mail
Store:Shenzhen More-Suns Electronics Co.,Ltd
Rate: 98.9%

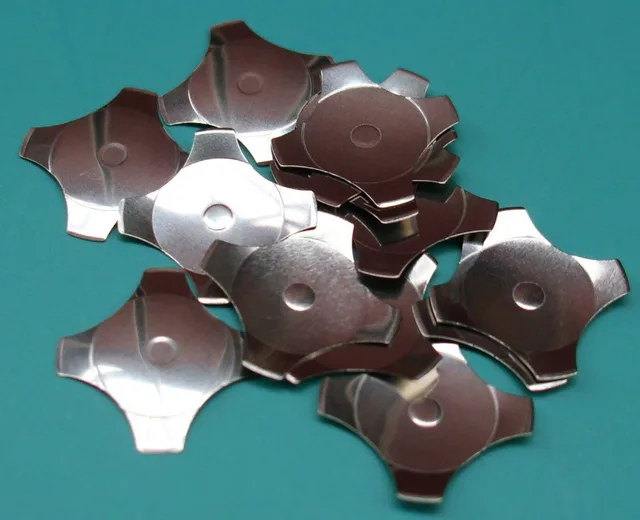

Ну и искать, соответственно, как на картинке - metal dome switch
(ссылка ниже - сортировка по цене за единицу, всякие разные формы и габариты)
https://www.aliexpress.com/wholesale?ltype=wholesale&isMobileExclusive=n&isFreeShip=y&SearchText=metal+dome+switch&tc=af&isUnitPrice=yes&isFavorite=n&isLocalReturn=n&needQuery=n&g=y&d=y&blanktest=0&origin=y&jump=afs&SortType=price_asc&groupsort=n&isBigSale=n&CatId=0&isViewCP=y&isOnSale=n
По 1000шт, естественно, дешевле за ед. :)

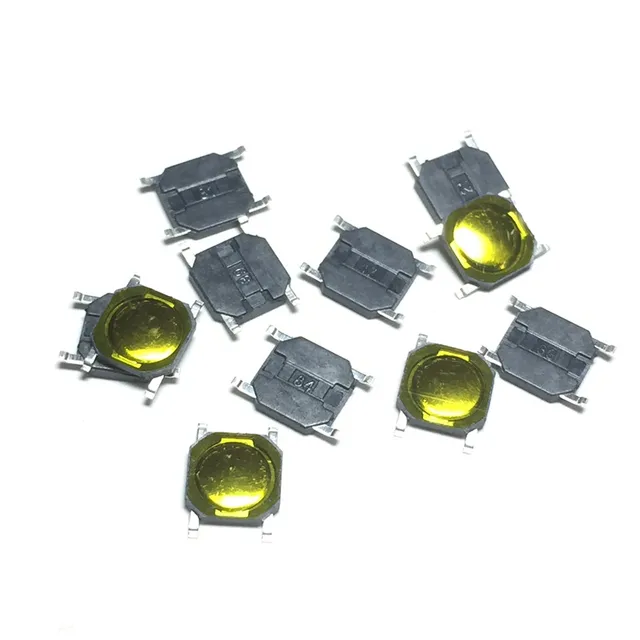

867,26 руб. / партия 1000 шт. / партия , 1,16 руб. / шт.
1000pcs per lot
Бесплатная доставка в Russian Federation службой China Post Registered Air Mail
Rated 5.0/5 based on 9 customer reviews
Магазин:Hongkong Rtl Industrial Limited
Store Rate: 99.3%
Понятно.
Это выходит вариант "самому производить", имхо.
А какова технология изготовления "самоклейки с напечатанным рисунком" и какой при этом будет результат?
Струйная печать, я думаю. Снаружи ламинируется (при печати или самопал со скотчем). У меня были такие наклейки на корпус с надписью - по качеству скажу - в целом сносно. Под дождём и душем не стоит поливать. Если надо водостойкое, то по краям среза промазать суперклеем, либо скотча внахлёст (допустим сама печать 50х90 мм, ламината 55х95 мм).
SpectrumZX, возможно ли это сделать полностью оптическим? Например smd фоторезистор и smd светодиод рядом ставить, и компаратором/АЦП мерить, чтобы реагировало на отражение/ИК проводимость пальца либо цвет. По-идее если синим светодиодом светить, должно реагировать на пальцы в синих и белых перчатках.
Да, ещё вопрос. Не изнашивается ли плёнка от нажиманий на пимпочки? Понимаю что вроде в пультах от магнитол такие кнопки и ничего не трескается, но там и материал толще. Плёнка для печати - 75 мкм.
уважаемые форумчане, всем привет! :) топик замечательный, но есть предложение...
создать отдельный форум: куплю - продам (AliExpress, eBay и прочее)
в форуме поднять "темы по интересам" ака: "кнопки", "БП", "контроллеры", " прототипы и платы" и иное по интересам.
суть в том, что 5800+ постов невозможно перечитать. Я иногода пытаюсь вспомнить, чего интересного вычитывал, но не могу найти где это читал. Поисковик почти бесполезен. Сейчас прицениваюсь к коробкам для проекта.... за 30минут ничего интересного не нашел, а оно есть я точно знаю....
ЗЫ может модератеры рассмотрят этот вопрос?
Тогда проще делать сенсорные. Либо типа ttp223/4/6..., либо типа qtouch
Мож кто видел где вот такие кнопочки или как там их называют-momentary switch contacts -или в этом роде. Искал и по производителю и по разным вариантам наименования - никак.
Производят их , вроде бы как пиндосы. Вот тут их много разных форм . Но китайских не нашел.
На 12мм - большие ?
Price: 519,78 руб. / lot (100 pieces / lot , 5,21 руб. / piece )Скидка: 488,56 руб. / lot -6% 7 days left
Free Shipping to Russian Federation via China Post Registered Air Mail
Store:Shenzhen More-Suns Electronics Co.,Ltd
Rate: 98.9%
Ну и искать, соответственно, как на картинке - metal dome switch
(ссылка ниже - сортировка по цене за единицу, всякие разные формы и габариты)
https://www.aliexpress.com/wholesale?ltype=wholesale&isMobileExclusive=n&isFreeShip=y&SearchText=metal+dome+switch&tc=af&isUnitPrice=yes&isFavorite=n&isLocalReturn=n&needQuery=n&g=y&d=y&blanktest=0&origin=y&jump=afs&SortType=price_asc&groupsort=n&isBigSale=n&CatId=0&isViewCP=y&isOnSale=n
По 1000шт, естественно, дешевле за ед. :)
867,26 руб. / партия 1000 шт. / партия , 1,16 руб. / шт.
1000pcs per lot
Бесплатная доставка в Russian Federation службой China Post Registered Air Mail
Rated 5.0/5 based on 9 customer reviews
Магазин:Hongkong Rtl Industrial Limited
Store Rate: 99.3%
Спасибо большое! То что надо!
Пленку заказываю . Печатают на пластиковой основе и свеху ламинируют матовой пленкой.Поэтому печать прочна и стойка к трению и мойке (в разумных пределах).Панели с такой технологией изготовления работают по много лет.
ivdor, под водой не работает она. А так да, супервещь.
Гриша, есть такая задумка, но для меня это малая часть моей затеи, я замахиваюсь на разбор трёх первых разделов полностью. Мне понадобится ещё не менее 2 месяцев на это. Посмотрим, что можно сделать.
UPD. Snapshot первых 116 страниц целиком, 4.3 Мб, на машине 2 ГГц открывается ~15 секунд, крутить прокрутку без фризов можно через 45 секунд. Дальше всё просто, жмём Ctrl+F ищем.
https://drive.google.com/open?id=18NckR0vCPdV8tEv2aHEikREdzbS_17Fy
Как отключить уведомления по этой теме? Весь почтовый ящик завален
Как отключить уведомления по этой теме? Весь почтовый ящик завален
Нашествие "Чужих". ???
( В сообщении есть линк как отписаться.)
Под полем комментария крыжик "Уведомлять меня о новых комментариях". Снять его и отписать сюда ещё один пост.
Под полем комментария крыжик
Крыжик — село, Кальченковский сельский совет, Белопольский район, Сумская область, Украина. Код КОАТУУ — 5920683903. Население по переписи 2001 года составляло 129 человек.
:) :) :)
Cуть в том, что 5800+ постов невозможно перечитать. Я иногода пытаюсь вспомнить, чего интересного вычитывал, но не могу найти где это читал. Поисковик почти бесполезен. Сейчас прицениваюсь к коробкам для проекта.... за 30минут ничего интересного не нашел, а оно есть я точно знаю....
Не вижу смысла рыться в старых сообщениях этой темы. Старые ссылки чаще всего бесполезны, они чаще всего мертвы. Да и расклад меняется. Те же коробочки раньше брал у китайцев. Сейчас у нас на радиорынке они дешевле и разнообразние. Ещё массово появились 3д принтера, а там уже любую коробочку нарисовать можно.
Аналогично. Старые ссылки закрываются. Но мониторю тему раз в неделю и интересное кидаю сразу в мои желания. Здесь искать не приходится.
Не вижу смысла рыться в старых сообщениях этой темы. Старые ссылки чаще всего бесполезны.
тут местами очень нормальные обсуждения покупок типа модуля: HLK-PM01 AC-DC 220V to 5V mini power supply module,intelligent household switch power supply module. #2384
может ценник и изменился, но его стоит поискать, есть множество других моментов....
ОФФТОП
Гриша, есть такая задумка, но для меня это малая часть моей затеи, я замахиваюсь на разбор трёх первых разделов полностью. Мне понадобится ещё не менее 2 месяцев на это. Посмотрим, что можно сделать.
А этот момент обсуждается на предмет пожеланий в отдельном топике? или помощники только мешают?
Да.
http://arduino.ru/forum/proekty/reshalka-problem-novichkov-nuzhdayus-v-k...
817,54 руб. / партия 10 шт. / партия , 82,10 руб. / шт.
Бесплатная доставка в Russian Federation службой Russian Air
Rated 4.8/5 based on 4 customer reviews
Магазин:KELI Store
Store Rate: 99.1%

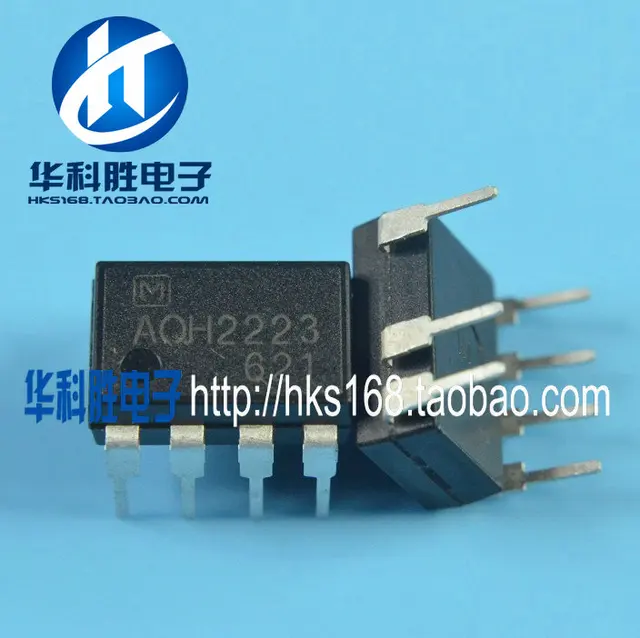

Наверно, самые дешевые оптосимисторы (они же твердотельные реле) на 220В (не "драйверы" типа мос).
По даташиту - 0.9А постоянно, до 9А импульсом. Т.е. порядка 200Вт нагрузки.
Лампа 150Вт не вызывает неприятного нагрева его корпуса (градусов 50-60)
203,15 руб. / партия 10 шт. / партия , 20,63 руб. / шт.
Магазин:IC Transistor Shop 519
Есть у кого нибудь пример использования данного реле?
Наверно, самые дешевые оптосимисторы (они же твердотельные реле) на 220В (не "драйверы" типа мос).
По даташиту - 0.9А постоянно, до 9А импульсом. Т.е. порядка 200Вт нагрузки.
Лампа 150Вт не вызывает неприятного нагрева его корпуса (градусов 50-60)
203,15 руб. / партия 10 шт. / партия , 20,63 руб. / шт.
Магазин:IC Transistor Shop 519
Есть у кого нибудь пример использования данного реле?
их целая линейка, ваш выбор не самый лучший, так как это random. для простого переключения лучше брать zero cross, а это AQH2213 но еще лучше AQH3213 они до 1.2А или 12А в импульсе
Наверно, самые дешевые оптосимисторы (они же твердотельные реле) на 220В (не "драйверы" типа мос).
Есть у кого нибудь пример использования данного реле?
Те, что с zero-cross = отлично идут как раз как драйверы симисторов вместо МОСек, у меня такие стоят в схеме управления 40А симисторами.
Что касается использования как реле - я бы особо предельным значением не доверял. Случайное прохождение тока 2А через 3213 (допустимый ток по даташиту - 1.2А) привелу к растрескиванию корпуса микросхемы с отгоранием ноги. Но на слабенькую нагрузку, типа светодиодных ламп 10-50Вт - идут нормально.
Простите, а моськи чем не угодили? они вапще рублей по 10 без ZeroCross и рублей 12-15 с Zero. Мошт я чота делаю не то, но с симисторами BT только их и ставлю.
https://ru.aliexpress.com/item/10PCS-MOC3043-DIP6-DIP-new-and-original-I...
или AQH2223 чем-то принципиально лучше? за исключением тока в 0.9А?
или AQH2223 чем-то принципиально лучше? за исключением тока в 0.9А?
только тем, что 3213 у меня есть, а МОСек - нет :) Ну и, теоретически, их можно использовать как мини-SSR. НО МОСьки тоже можно.
я активно пользую AQH как реле для управления лампочками, реле, контакторами, вентиляторами, как zero-cross так и random (в схеме управеления вентилятором используя ФИМ). В случае с индуктивными нагрузками паралелльно выходу ставлю снубберы. Все отлично уже годами работает
то, что оно обязано сгореть при постоянном токе 2А так это к бабке не ходи - прямым текстом написано в даташите и это ни разу не повод отказываться от них в качестве реле
заменить ими MOC можно действительно только от любви к искусству, эти релюшки стоят примерно по 20р при покупки кучки, а MOC стоят 5-8р за штуку тоже при покупке кучки
я активно пользую AQH как реле для управления лампочками, реле, контакторами, вентиляторами, как zero-cross так и random (в схеме управеления вентилятором используя ФИМ). В случае с индуктивными нагрузками паралелльно выходу ставлю снубберы. Все отлично уже годами работает
Можно ссылочку на схемку для уравления вентилятором ?
Можно ссылочку на схемку для уравления вентилятором ?
http://arduino.ru/forum/proekty/spi-modul-upravleniya-moshchnostyu-setevoi-nagruzki
http://radiokot.ru/circuit/digital/automat/74/
это ФИМ - фазо-импульсная модуляци. работает не с любым вентилятором и даже с тем с какими работает нужно программно исключать режимы при которых мотор гудит или не стартует
я использую в системе охлаждения коморки где стоит некоторое оборудование. вентилятор обычный 100мм из магазина стройматериалов, а режимов работы фактически 4, я их условно назвал OFF-50%-75%-100%. Но по факту под каждой цифрой стоит пообранные экспериментально значения ФИМ. И да, в отличии от схемы по ссылке вместо связки MOC+TRIAC использую AQH3223
Привет сообществу, ссылку где то, когда то давали, найте не могу. Никто не встречал на Али калиброванный источник напряжения, отдельный девайсик с батарейкой. Пробовал разные словосочетания: образцовый, калиброванный, точный, глухо.((((
Если кто знает, бросьте ссылочку или словосочетание по которому искать. Благодарю.
Если кто знает, бросьте ссылочку или словосочетание по которому искать. Благодарю.
AD584KH
AD584KH
Пасибки, по простому хрен отыщешь.))))
AD584KH
Пасибки, по простому хрен отыщешь.))))
ИОН 10 вольт.... наверное мне повезло :) первая ссыль
По всем параметрам лучше модуль на AD588BQ. Хотя слегка подороже.
Купил для интереса партию 10 шт за ~1000р чисто микросхем (сейчас продавец увеличил цену в два раза).
Измерения на 6.5 мультиметре (Rigol DM3068) показали, что из 10 м/с только две входят в диапазон +1мВ и все входят в диапазон +3мВ. отсюда только два варианта:
1. Большая наработка, что привело к данному дрейфу.
2. Перешлифовка с A/J типов.
Если первый вариант, то это очень хорошо ибо стабилитрон состарен и больше значительного дрейфа не будет, но я склоняюсь ко второму варианту: уж очень подозрительно что на б/у чипах одинаковая дата выпуска.
Решил попробовать такие StepDown модули.
https://www.ebay.com/itm/5PCS-Mini-Buck-Converter-DC-DC-12-24V-To-5V-3A-Step-Down-Adjustable-Power-Module/201986971015
Для питания Нано.
Габариты впечатлили - 10х20 мм , это вам не 2596....
Плюс - настройка выхода возможна перемычками ( чтобы никто не мог крутить потенциометр)
Но........
Есть вопросы, целых два,
один ответ найден, надо отрезать потенциометр.
А второй - нигде не указано максимальное напряжение на входе ENABLE.
Где-то пишут о пяти Вольтах максимум, где-то о простой подаче на него входного напряжения.
А у меня оно будет 24 Вольта.
Кто-то юзал их?
По отзывам, м/с там используется - MP2315.
В ДШ указан порог срабатывания по входу EN ~1.5V, рекомендуется 2V (ток потребления составит 2,5мкА).
А вообще, вывод позволяет подать напряжение до 6V.
Вот эти же Dc-DC, на Али.
Спасибо, особенно за pdf.
Судя по току и порогу можно подавать на этот вход входное 24 Вольта через килоом примерно так 100.....
Глянул на плату повнимательнее, нашёл резистор
с дебильной маркировкой 30D = 200 kOhms ( вместо нормальной 204)
идущий на 6 ногу.
Значит всё уже украдено до нас и просто соединяем EN и IN+.
"нормальная" маркировка, она обычно для 5% точности, а "дебильная" для 1%.
я на этих mp2315 сам делаю платки, вход EN через 100к на плюс питания
может кто эти заводские платы протестировать на нагрузку?
мои дают до 2А дальше чип сильно греется и срабатывает защита. У меня правда дроссель мельче, но он по параметрам должен тянуть и 3А
При работе импульсные токи в дросселе намного выше, чем ток в нагрузку. При превышении паспортных токов в индукторе, последний оказывается в состоянии насыщения, отчего индуктивность резко уменьшается, а ток столь же резко возрастает. Чип при этом офигевает и либо горит, либо уходит в защиту. Вобщем, на катушках лучше не экономить.
обычно нужен запас 20-30%, у меня почти 30% запас https://www.chipdip.ru/product/lqh88pn6r8n
об экономии речь не идет
105,11 руб. / шт.
Бесплатная доставка в Russian Federation службой Yanwen Economic Air Mail
Магазин:Shop1847793 Store
Store Rate: 100%
Хрена се, как я переплатил :(
Магазин новый, могут и не прислать. Отзывы без текста )

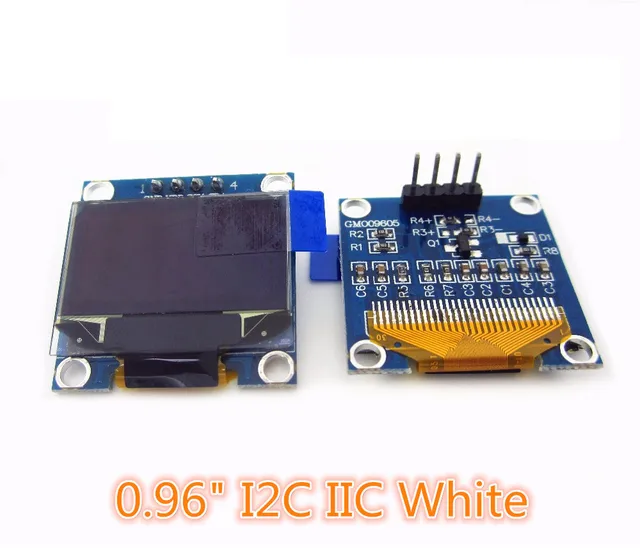

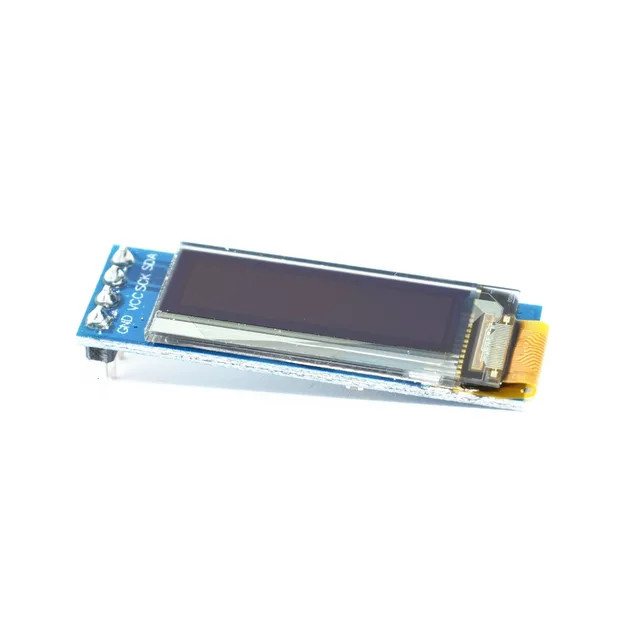

Если поделок много, то лучше, наверно, 128х64 брать, но десяток - http://arduino.ru/forum/obshchii/interesnoe-na-aliexpress-i-ebay?page=116#comment-341038
Магазин новый, могут и не прислать. Отзывы без текста )
там вообще все глухо....
Подробная информация о рейтинге продавца недоступна, если число оценок меньше 10.
там вообще все глухо....
Подробная информация о рейтинге продавца недоступна, если число оценок меньше 10.
Отзывов мало, но недельные, нормальные - https://ru.aliexpress.com/store/feedback-score/1847793.html
Придет - отпишусь, не придет - тоже отпишусь )
Та ладно, вы прям слона покупаете, основную массу заказов (они дешевые) отбираю по одному критерию - минимум стоимости (если уж совсем мутное описание пропускаю). За все время, сотни две-три заказов, была пара тройка косяков, да и там деньги вернулись. Фирме, у которой был высокий рейтинг (товар сломался на вторую неделю) карму портить не стал, спор не открывал, был удивлен - замену прислали без спора и бесплатно. 1-2% возможных накладных расходов, при китайских ценах, вполне допустимая потеря, тем более и ее не наблюдается. ИМХО.
сегодня благополучно сдохла одна из двух плат из БП на 9 вольт в готовом устройстве, проработав месяц :(
https://ru.aliexpress.com/item/AC-100V-240V-Converter-Adapter-DC-9V-1A-P...
кому нибудь встречались на просторах AliExpress качественный/проверенный модуль БП AC DC 9V 2A ?
andycat, минвел, один из лидеров качества бп :) В чипе-дипе есть
Аналогичный у коллеги, только на 12V уже года полтора работает.
в корпусе не надо, а вторая ссылка - просто то что нужно, спасибо.
